Разработка кинематической схемы токарно-затыловочного станка 1811 с проектированием режущего инструмента

БарГУ
Кафедра «Оборудования и автоматизации производства
Курсовая работа по дисциплине «Металлорежущие станки»
Тема: «Разработка кинематической схемы токарно-затыловочного станка с проектированием режущего инструмента»
Барановичи 2014

Предмет исследования: кинематическая схема, режущий инструмент.
Объектом исследования является токарно-затыловочный станок, а также сборный проходной резец.
Целью данной курсового работы является разработка кинематической схемы токарно-затыловочного станка с проектированием режущего инструмента. Проект состоит из расчетной и графической частей.
В расчетной части курсового проекта производится анализ конструкций и расчет передач, технических характеристик, различных устройств и механизмов привода главного движения станка. Работа также включает постановку задачи на расчет и конструирование проходного резца, его описание и область применения, а так же и сам расчет геометрических характеристик данного инструмента.
Курсовая работа: 39 с., 7 рис., 5 табл., 11 источников, 5 прил.

Состав: Кинематическая схема (КС), Проходной резец (СБ), Технические характеристики станка (РЧ), График частот, Структурная сетка, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Разработка кинематической схемы токарно-затыловочного станка 1811 с проектированием режущего инструмента

001 Структурная сетка 1811 (1 А4).cdw
002 График частот 1811 (1 А4).cdw
003 График частот 1811 Уточнённый расчёт (1 А4).cdw
004 Технические характеристики 1811 (1 А2).cdw

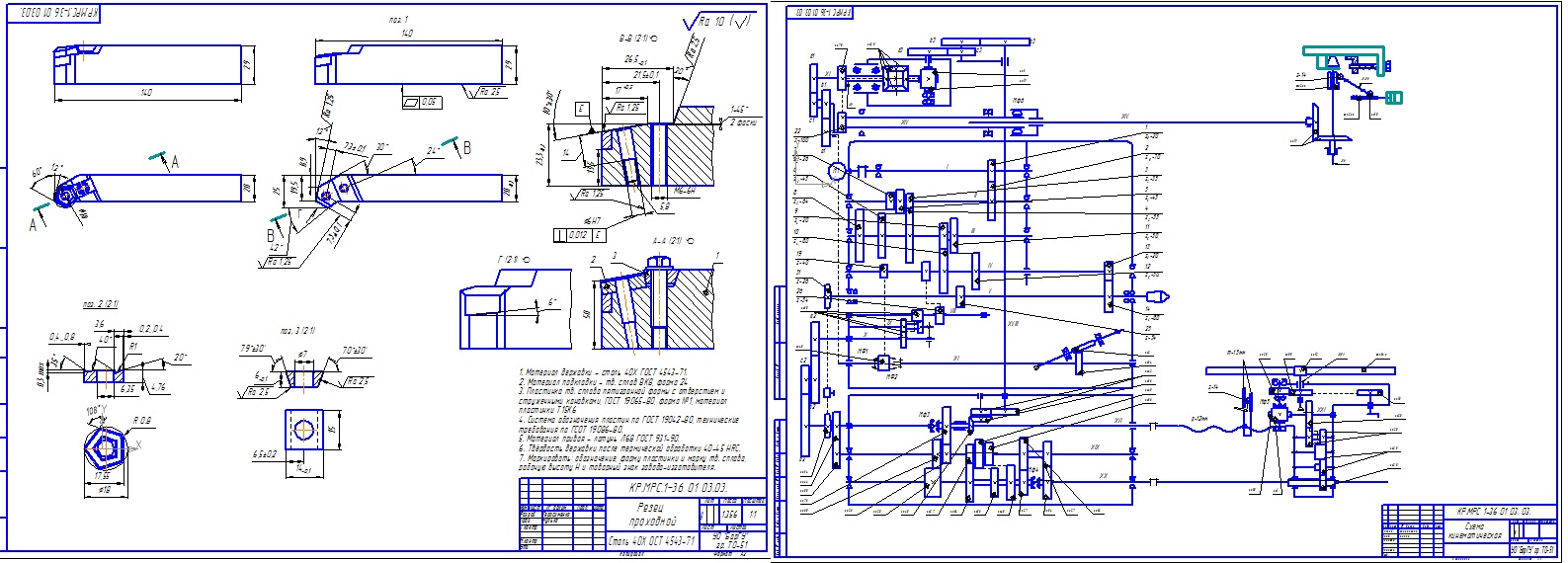

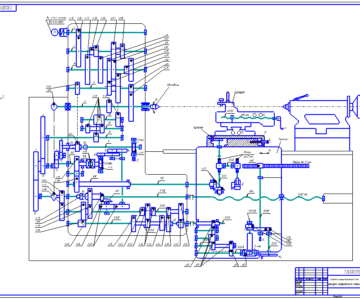

005 Кинематическая схема станка 1811 (1 А1).cdw

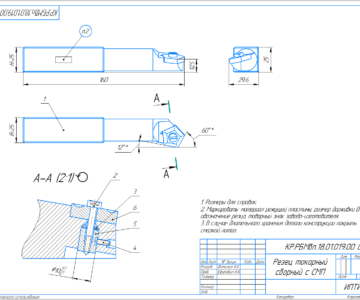

006 Проходной резец СМП (1 А2).cdw
Титульный лист
Универсальный токарно-затыловочный 1811 04-10-14 00-58 (36 А4).docx
