Разработка кинематики, кинематической настройки главного привода токарно-затыловочного станка

Белорусский национальный технический университет
Кафедра: «Металлорежущие станки и инструменты»
Курсовой проект по дисциплине "Технологическое оборудование инструментального производства"
На тему: "Разработка кинематики, кинематической настройки главного привода токарно-затыловочного станка"

Целью данного курсового проектирования является разработка кинематики, кинематической настройки главного привода токарно-затыловочного станка со ступенчатым регулированием частоты вращения шпинделя.
В работе описывается компоновка, технологическая схема обработки, принцип образования поверхностей, структурная схема и кинематика токарно-затыловочного станка модели 1811. Выполняется кинематический расчет привода главного движения, расчет передаточных отношений передач привода. Приводится выбор чисел зубьев зубчатых колес и предварительный расчет диаметров валов.

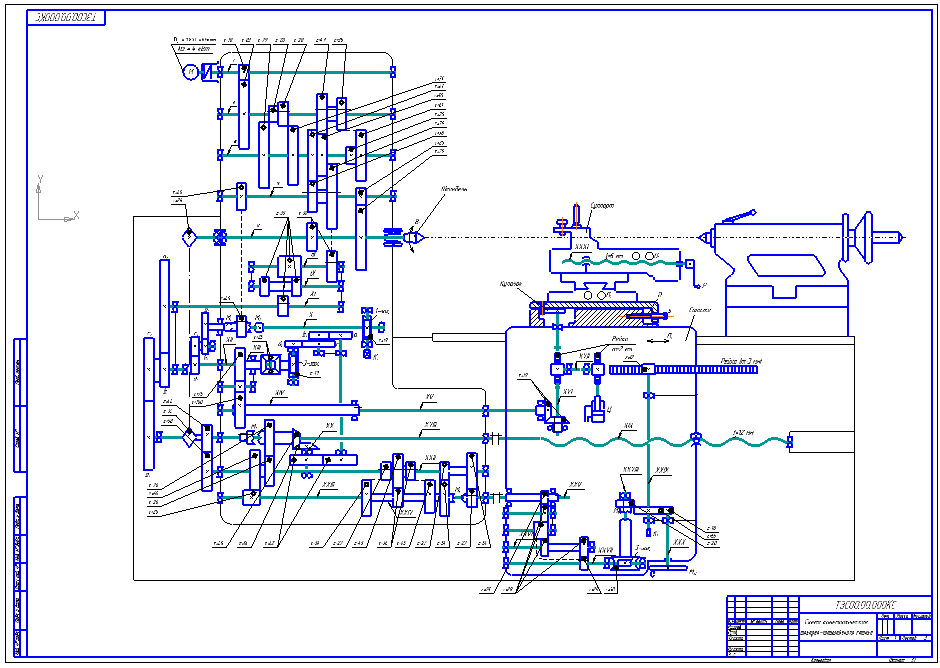

Графическая часть состоит из кинематической схемы со всторенной разработанной кинематикой главного привода, структурной схемой и общего вида токарно-затыловочного станка модели 1811.

Состав: Схема кинематическая токарно-затыловчного станка, Схема структурная токарно-затыловочного станка модели 1811, Общий вид станка токарно-затыловочного модели 1811, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13
