Разработка кинематики, кинематической настройки главного привода токарно-револьверного станка

БНТУ
Машиностроительный факультет
Кафедра: «Металлорежущие станки и инструменты»
Дисциплина:"Металлорежущие станки и инструменты"
тема: «Разработка кинематики, кинематической настройки главного привода токарно-револьверного станка»

Целью данного курсового проектирования является разработка кинематики, кинематической настройки главного привода токарно-револьверного станка со ступенчатым регулированием частоты вращения шпинделя.
В работе описывается компоновка, технологическая схема обработки, принцип образования поверхностей, структурная схема и кинематика токарно-револьверного станка модели 1П365. Выполняется кинематический расчет привода главного движения, расчет передаточных отношений передач привода. Приводится выбор чисел зубьев зубчатых колес и предварительный расчет диаметров валов.

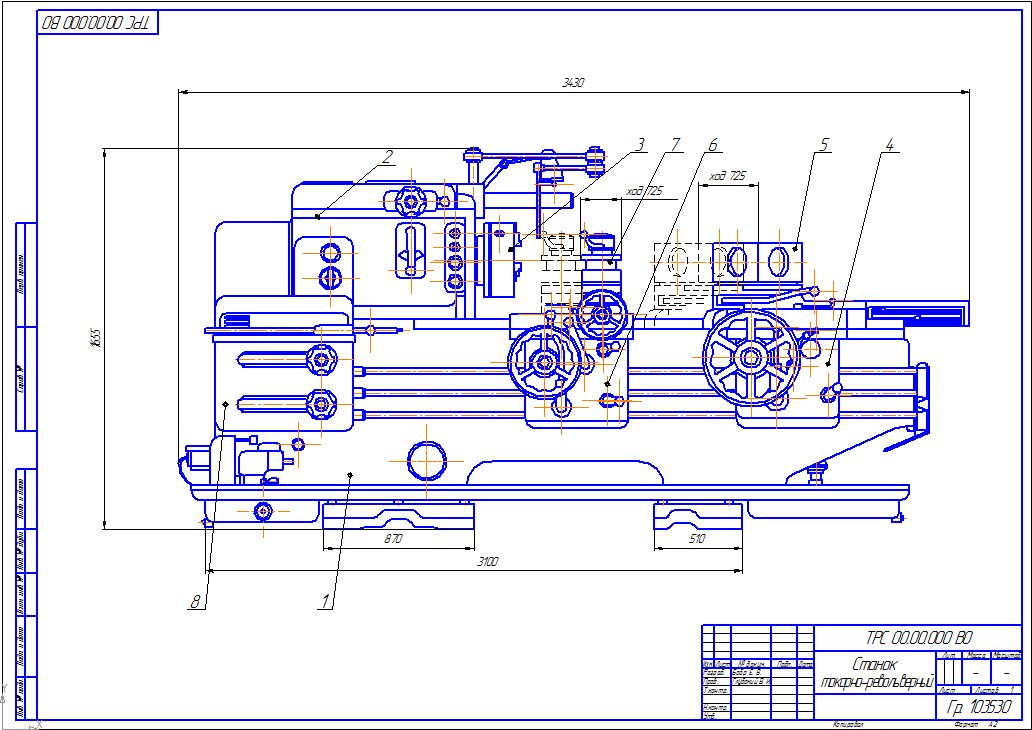

Графическая часть состоит из кинематической схемы со встроенной разработанной кинематикой главного привода, структурной схемой и общего вида токарно-револьверного станка модели 1П365.

Состав: кинематическая схема главного привода, структурная схема, общий вид токарно-револьверного станка модели 1П365, спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14.0

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Токарные станки / Разработка кинематики, кинематической настройки главного привода токарно-револьверного станка

!!!!!!!!!!!!!МОЯ ПЗ FINALL!!!.docx
Кинематика.cdw
Общий вид.cdw
Спецификация.spw
奬 ୠ ⮪୮-ॢ좥୮ ⠭ 1365.cdw
