Развёртки ступенчатые цилиндрические

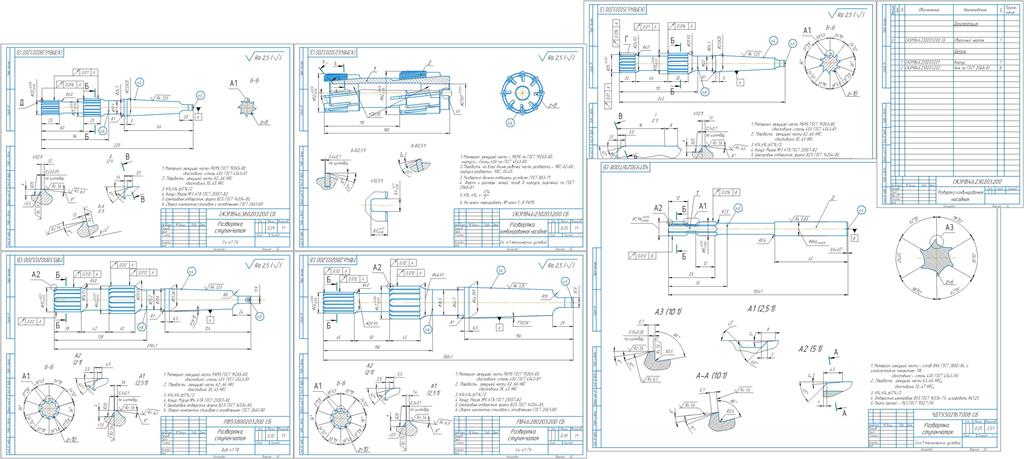

Развёртки ступенчатые комбинированные цилиндрические. Ступенчатые развертки позволяют за один проход окончательно обработать точные отверстия с соответствующей чистотой поверхности Ra = 1,25 мкм. Данные развёртки выполнены в исполнении: насадная, с коническим и цилиндрическим хвостовиком.

Данная серия представлена такими цилиндрическими развёртками:
1. Развертка ВК6 ступенчатая 8Н7 с покрытием TiN и с цилиндрическим хвостовиком;
2. Развертка ВК6 ступенчатая 20Н7 с покрытием TiN и с коническим хвостовиком;
3. Развертка Р6М5 насадная комбинированная 52Н7х62Н7;
4. Развертка ступенчатая с коническим хвостовиком 20Н8х25Н8
5. Развертка ступенчатая с коническим хвостовиком 25Js7х30Н7
6. Развертка ступенчатая с коническим хвостовиком 30Н8х47Н8
7. Развертка ступенчатая с коническим хвостовиком 35Н7х40Н7

Отличие спроектированных развёрток от стандартных:
- режущий материал обеспечивает увеличенную устойчивость и повышенную производительность;
- износостойкое покрытие TiN (нитрид титана) обеспечивает длительный срок службы инструмента, стабильность операций за счет повышенной прочности зубов, увеличенную стойкость и улучшенное качество обработанной поверхности, сохранение точности обработки при работе на более высоких режимах резания;
- усиленная шейка и малая общая длина развёртки обеспечивают максимальную жесткость инструмента и качественное стружкодробление;
- развёртка данной конструкции обеспечивает высокопроизводительное высокоточное развёртывание и отличное качество обработанной поверхности;
- дает возможность применять значительно большие скорости резания по сравнению с быстрорежущими развертками;
- геометрия развертки с прямыми канавками обеспечивает отличный отвод стружки перед режущей кромкой. В результате, оптимально сохраняется обработанная поверхность, так как стружка не попадает в зону резания.

Состав: Развёртки ступенчатые комбинированные цилиндрические (7 СБ), Спецификации, Описание развёртки Язык документа
