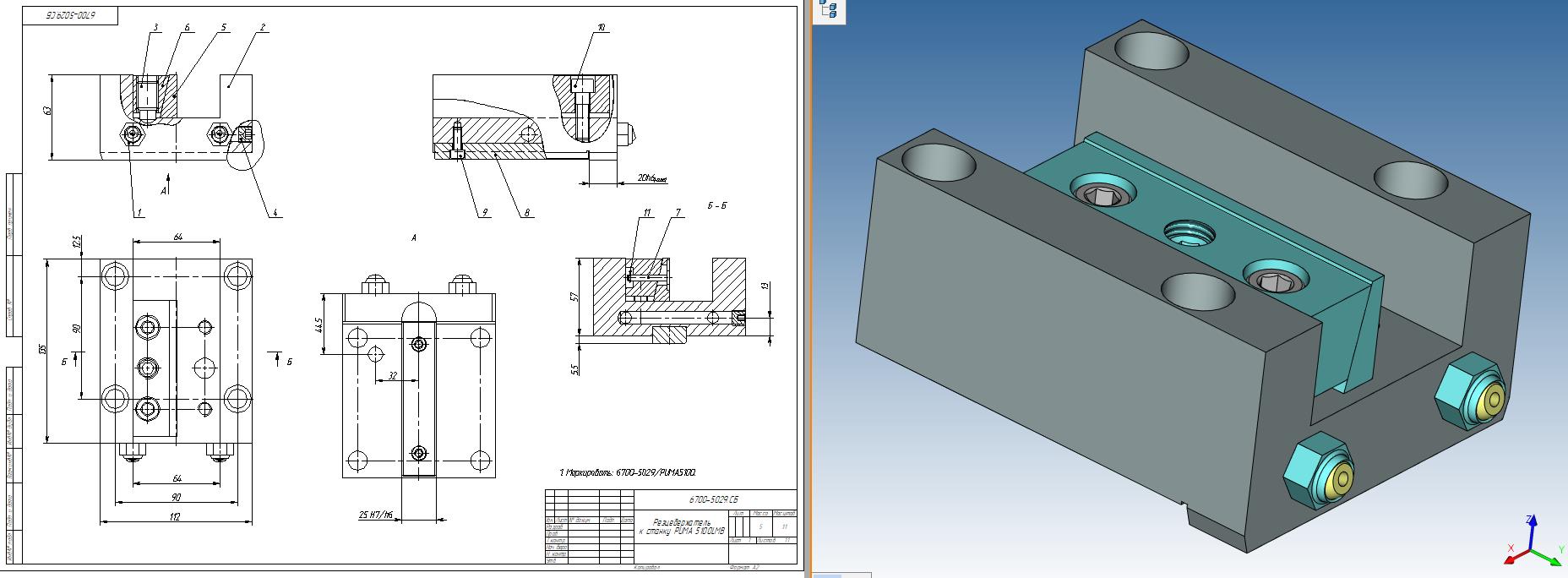

Резцедержатель к станку PUMA 5100.

Резцедержатель к станку PUMA5100 предназначен для закрепления в нем токарных проходных резцов. Резцедержатель устанавливается в револьверный суппорт станка.

Состав: Сборочный чертеж. Деталировка. Спецификация.3D Сборка.

Софт: T-FLEX CAD 10

Файлы:

6700-5029 Резцедержатель для ст-ка PUMA 5100/6700-5029.001 Корпус.grb

6700-5029 Резцедержатель для ст-ка PUMA 5100/6700-5029.002 Винт.grb

6700-5029 Резцедержатель для ст-ка PUMA 5100/6700-5029.003 Пробка.grb

6700-5029 Резцедержатель для ст-ка PUMA 5100/6700-5029.004 Клин.grb

6700-5029 Резцедержатель для ст-ка PUMA 5100/6700-5029.005 Прижим.grb

6700-5029 Резцедержатель для ст-ка PUMA 5100/6700-5029.006 Ось.grb

6700-5029 Резцедержатель для ст-ка PUMA 5100/6700-5029.007 Шпонка.grb

6700-5029 Резцедержатель для ст-ка PUMA 5100/6700-5029.100.001 Корпус форсунки.grb

6700-5029 Резцедержатель для ст-ка PUMA 5100/6700-5029.100.002 Глазок.grb

6700-5029 Резцедержатель для ст-ка PUMA 5100/6700-5029.100.СБ Форсунка.grb

6700-5029 Резцедержатель для ст-ка PUMA 5100/6700-5029.СБ Резцедержатель к станку PUMA 5100LMB для торц. обр-ки.grb

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
