Резцедержатель Т-образныйк станку PUMA5100 предназначен для закрепления в нем токарных резцов. Резцедержатель устанавливается в револьверный суппорт станка.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Режущий, станочный инструмент -
- Резцедержатель Т-образный к станку PUMA 5100.

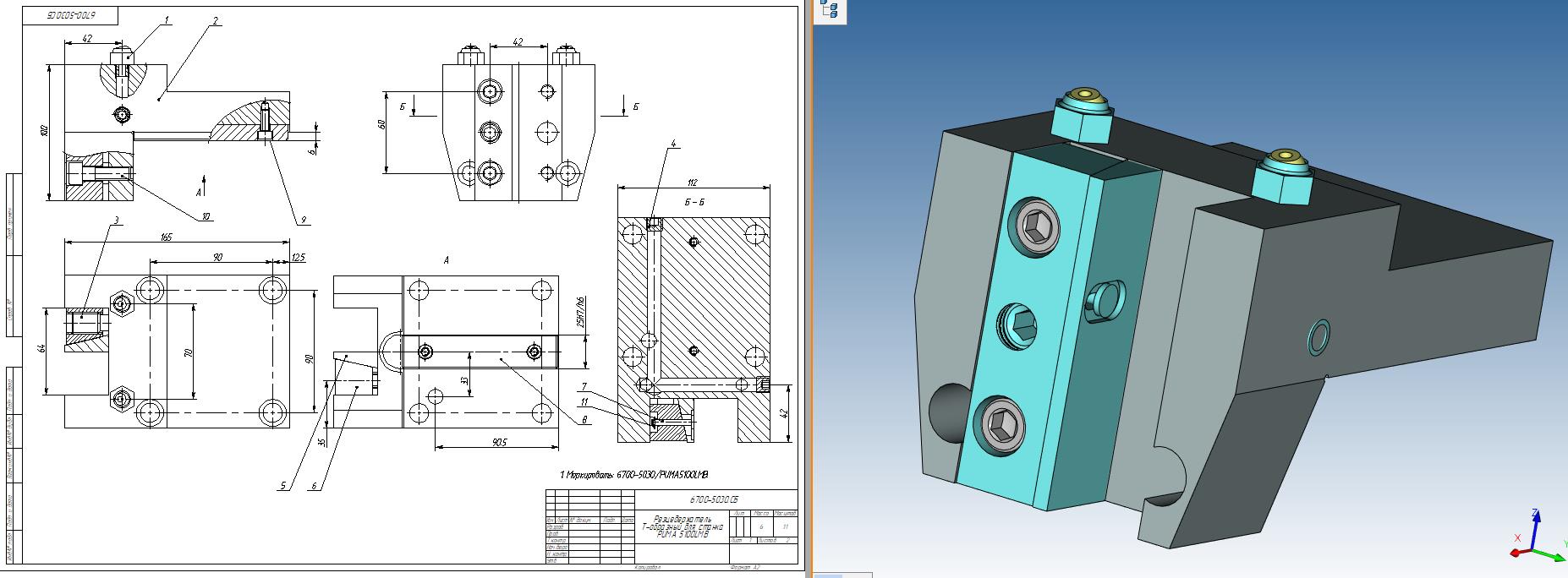

Резцедержатель Т-образный к станку PUMA 5100.
0
0
42
0
0
40
Сообщить о проблеме
Автор
Анатолий
Корнеев
Дата
14.11.2023
Язык
Русский
Состав
Сборочный чертеж. Деталировка. Спецификация, 3D Сборка.
Софт
T-FLEX CAD 10
Содержимое архива
-
6700-5030 Резцедержатель для станка PUMA 5100LMB
-
6700-5030.001 Корпус.grb
-
6700-5030.002 Прижим.grb
-
6700-5030.003 Клин.grb
-
6700-5030.004 Ось.grb
-
6700-5030.005 Винт.grb
-
6700-5030.006 Пробка.grb
-
6700-5030.007 Шпонка.grb
-
6700-5030.100.001 Корпус форсунки.grb
-
6700-5030.100.002 Глазок.grb
-
6700-5030.100.СБ Форсунка.grb
-
6700-5030.СБ Резцердержатель к станку PUMA5100LMB.grb
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
