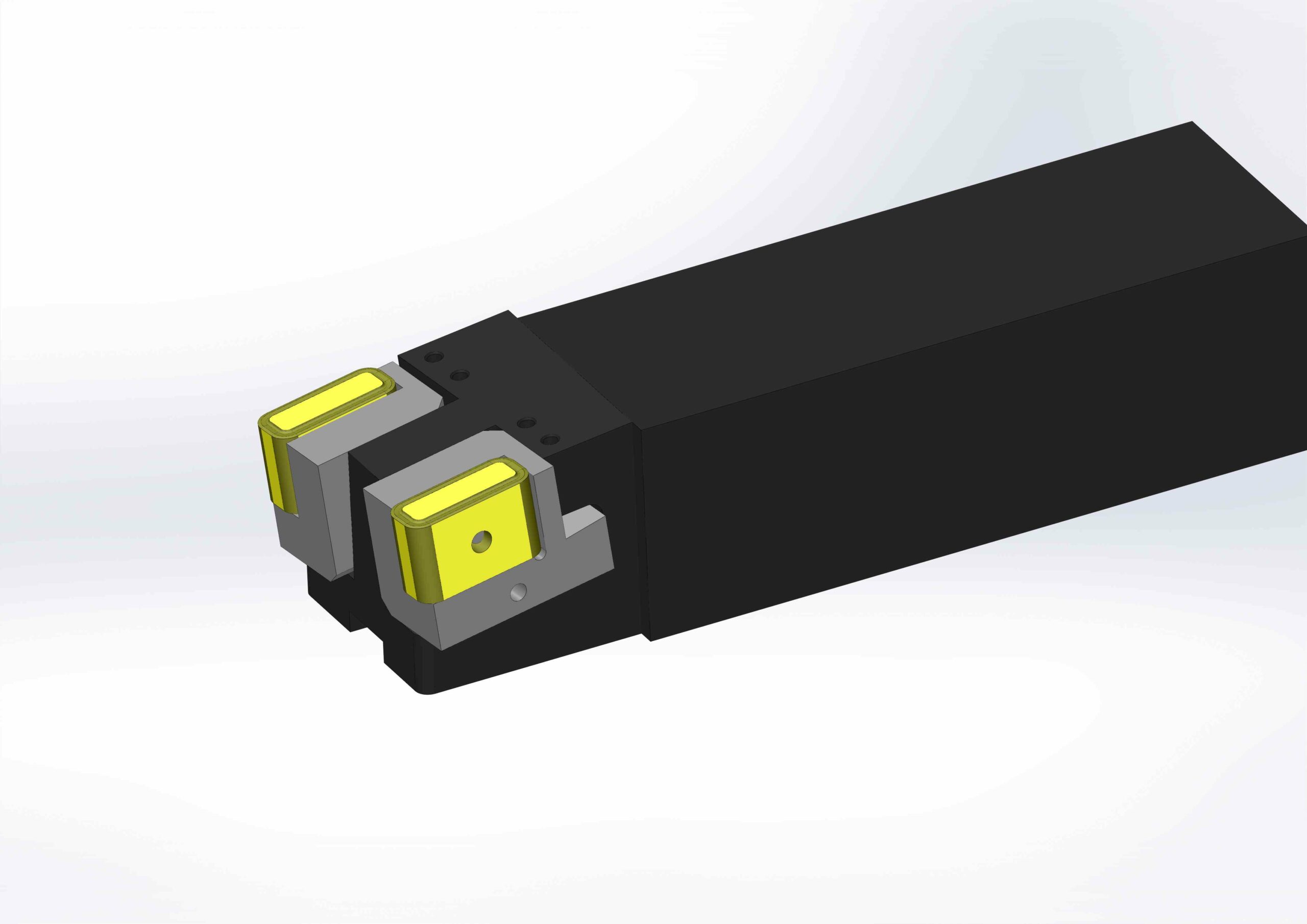

Точная модель резца Sandvik для обработки железнодорожных колесных пар. Державка L/R175.32-5055M, Кассета -L/R175.32.3223-30, Пластина - 30 мм. Размеры державки Bxh - 50x55, L = 218 (общая длина с пластинами и кассетами).
