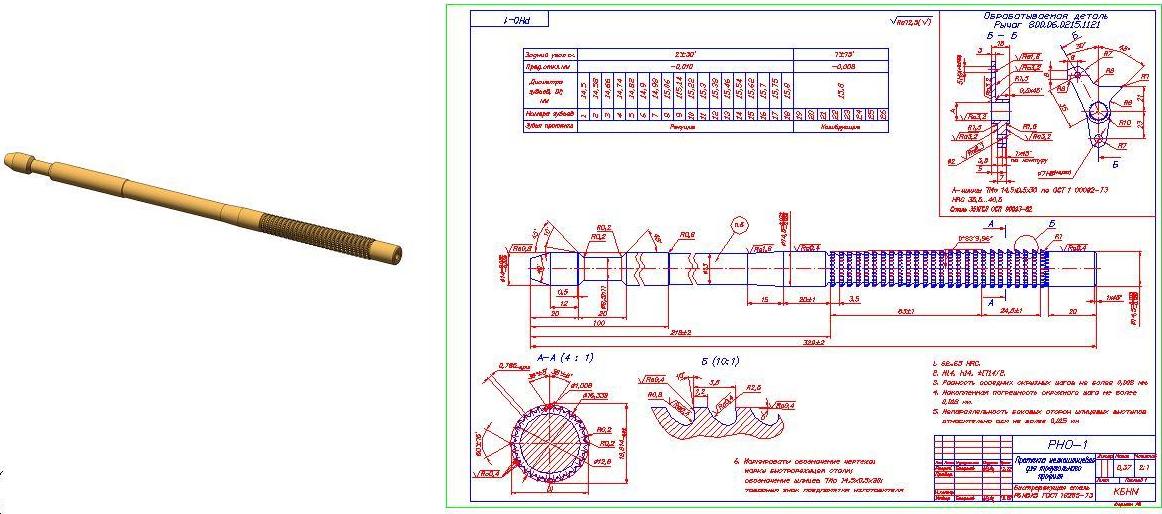

РНО-1 Протяжка мелкошлицевая для треугольного профиля

Протяжка РНО-1 мелкошлицевая предназначена для обработки треугольного профиля детали Рычаг 800.06.0215.1121
1. Параметры отверстия шлицевой втулки – ТМо 14,5×0,5×30 по ОСТ 1 00092– 73
 Диаметр окружности впадин da =15,8–0,035 мм
 Диаметр отверстия da1=14,5+0,035 мм
 Диаметр делительной окружности d =15 мм
 Шаг зубьев t = 1,57 мм
 Число зубьев z = 30
 Ширина впадины еt =0,78+0,14/+0,07 мм
 Контрольный размер для блочной скобы В = 8,12-0,05 мм
 Половина угла впадины – β = 36º ±15’
 Радиус закругления впадины зуба r = r1 = 0,2 мм
 Длина протягиваемого отверстия – L = 15 мм
2. Материал обрабатываемой детали ……... сталь 35ХГСЛ
ОСТ1 90093-82 800.06.0215.1121
 НRC 35,5...40,5
3. Смазочная жидкость ……….……….. эмульсия
4. Материал протяжки ………………... быстрорежущая сталь Р6M5 ГОСТ 19265-73
5. Предварительное отверстие подготовлено протяжкой или разверткой и имеет диаметр Do = 14,5+0,027(Н8)

Состав: Рабочий чертеж и модель 3D Язык документа

Софт: AutoCAD 2005

Сайт: www

Файлы:
РНО-1 Протяжка мелкошлицевая для треугольного профиля.dwg
РНО-1 РР Протяжка мелкошлицевая для треугольного профиля.SLDPRT
Рычаг 800.06.0215.1121.SLDPRT
