Сборник 3D моделей фрез (двухугловая, торцевая, прямая, концевая)

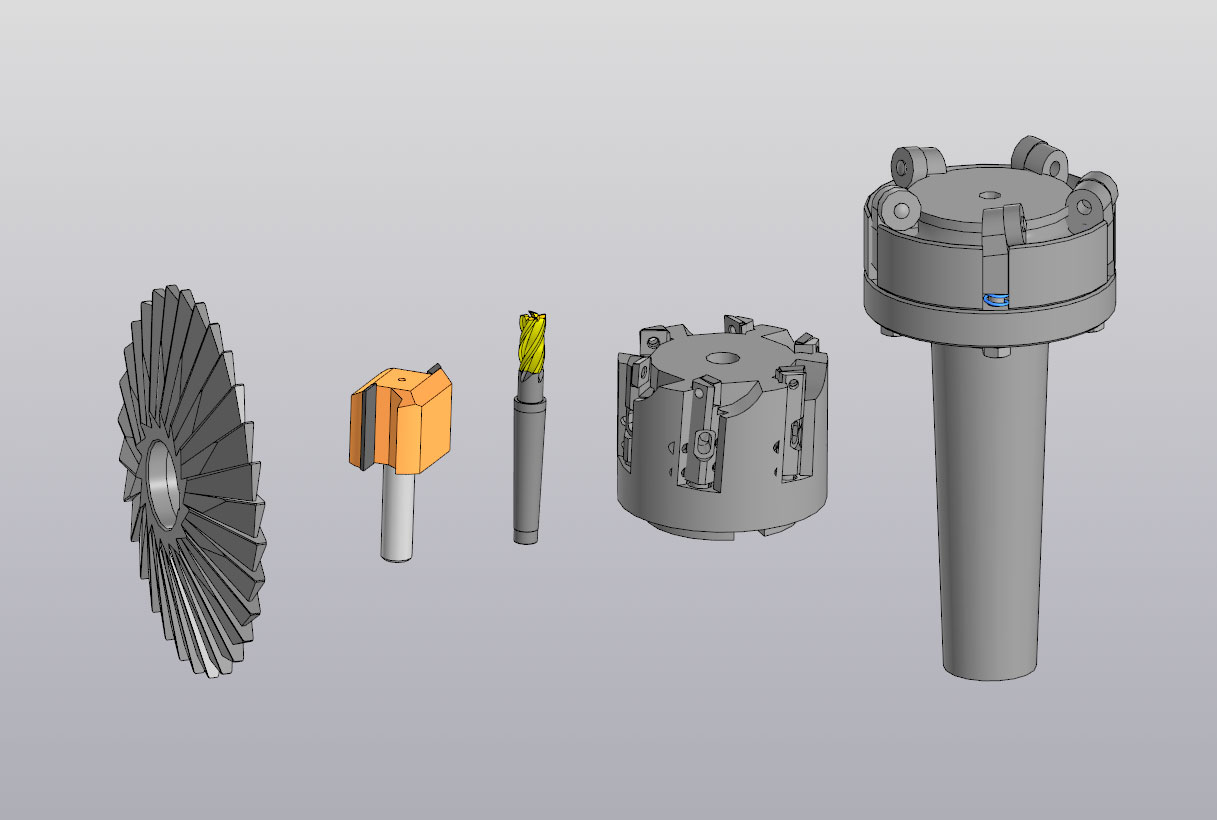

Сборник 3D моделей фрез

1. Двухугловая фреза ИФ-28-10 D150х24
Фреза двухугловая ИФ-24-10, наружный диаметр D150 мм, толщина 24 мм.

2. Торцевая сборочная фреза. 3D модель торцевой фрезы со вставными ножами с механическим креплением. Сборная торцовая фреза, состоящая из корпуса с многогранными неперетачиваемыми пластинами тангенциальной формы, которые закреплены в корпусе с помощью винтов, отличающаяся тем, что она снабжена кольцом с прижимными пластинами для поджима снизу режущих пластин, режущие пластины расположены в корпусе фрезы вертикально и горизонтально во взаимно перпендикулярных плоскостях под углом 90° друг к другу, при этом ряд горизонтальных пластин расположен выше и выдвинут из корпуса относительно ряда вертикальных пластин. Диаметр торцевой фрезы составляет 125 мм. Режущие пластины выполнены по ГОСТ 25393-90 из материала Т15К6, а составные части оправки состоят из конструкционной стали 45. Фреза предназначенна для фрезерования торцевых поверхностей.

3. Фреза прямая пазовая Ф-45мм. Модель концевой фрезы Ф 45мм. Точная копия Энкоровской фрезы, делал модель для нарезки профиля на фрезе. Профиль не выкладываю. Можно использовать как болванку для создания своих профилей.

4. Фреза концевая D=10 R6M5

5. Фреза торцевая с пластинами. Деталировка сборка. Сложная конструкция торцевой фрезы.
