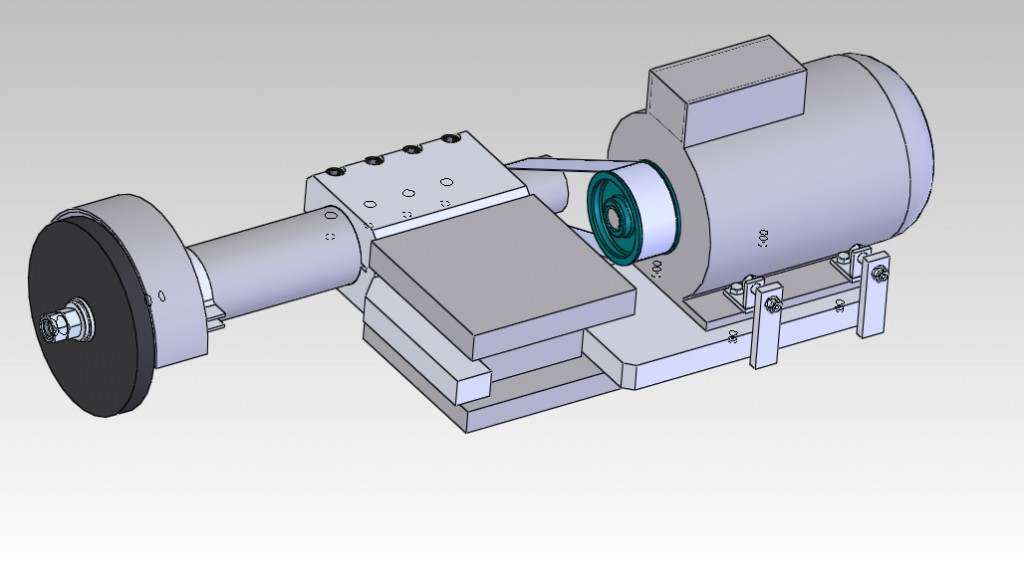

Шлифовальное устройство (фортуна). Применяется для шлифовки тел вращения, установленных в токарный станок. Зажимается в резцедержке станка. Есть возможность менять круги для шлифовки (абразивные, зачистные, лепестковые)с помощью сменных оправок. используется Двигатель 2,2 КВт
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Режущий, станочный инструмент -
- Шлифовальное уствройство (фортуна)
Шлифовальное уствройство (фортуна)
1
444
54448
20
0
60
Сообщить о проблеме
Автор
Maxim Тесленко
Дата
30.03.2012
Язык
Русский
Состав
3D сборка со всеми деталями
Софт
SolidWorks 2011, sldprt, sldasm
Как открыть?
Отзывов пока нет
Содержимое архива
-
Болт ГОСТ 7805-70.SLDPRT
-
Винт ГОСТ 11738-84.sldprt
-
Гайка.SLDPRT
-
Корпус для фортуны.SLDPRT
-
Ремень2.SLDPRT
-
Сборка натяжного устройства.SLDASM
-
Шкив электродвигателя.SLDPRT
-
втулка для зажима камня.SLDPRT
-
держатель натяжного болта.SLDPRT
-
задняя стенка защиты.SLDPRT
-
компенсатор.SLDPRT
-
крепеж защиты.SLDPRT
-
круг шлифовальный.SLDPRT
-
крышка защиты.SLDPRT
-
опора для резцедержки.SLDPRT
-
оправка для камня.SLDPRT
-
резцедержка ДИП300.SLDPRT
-
сборка защиты фортуны.SLDASM
-
сборка оправки для фортуны.SLDASM
-
фортуна.SLDPRT
-
фортуна в сборе.SLDASM
-
шайба.SLDPRT
-
шайба двигателя.SLDPRT
-
электродвигатель АИР90L4 2,2кВт.SLDPRT
