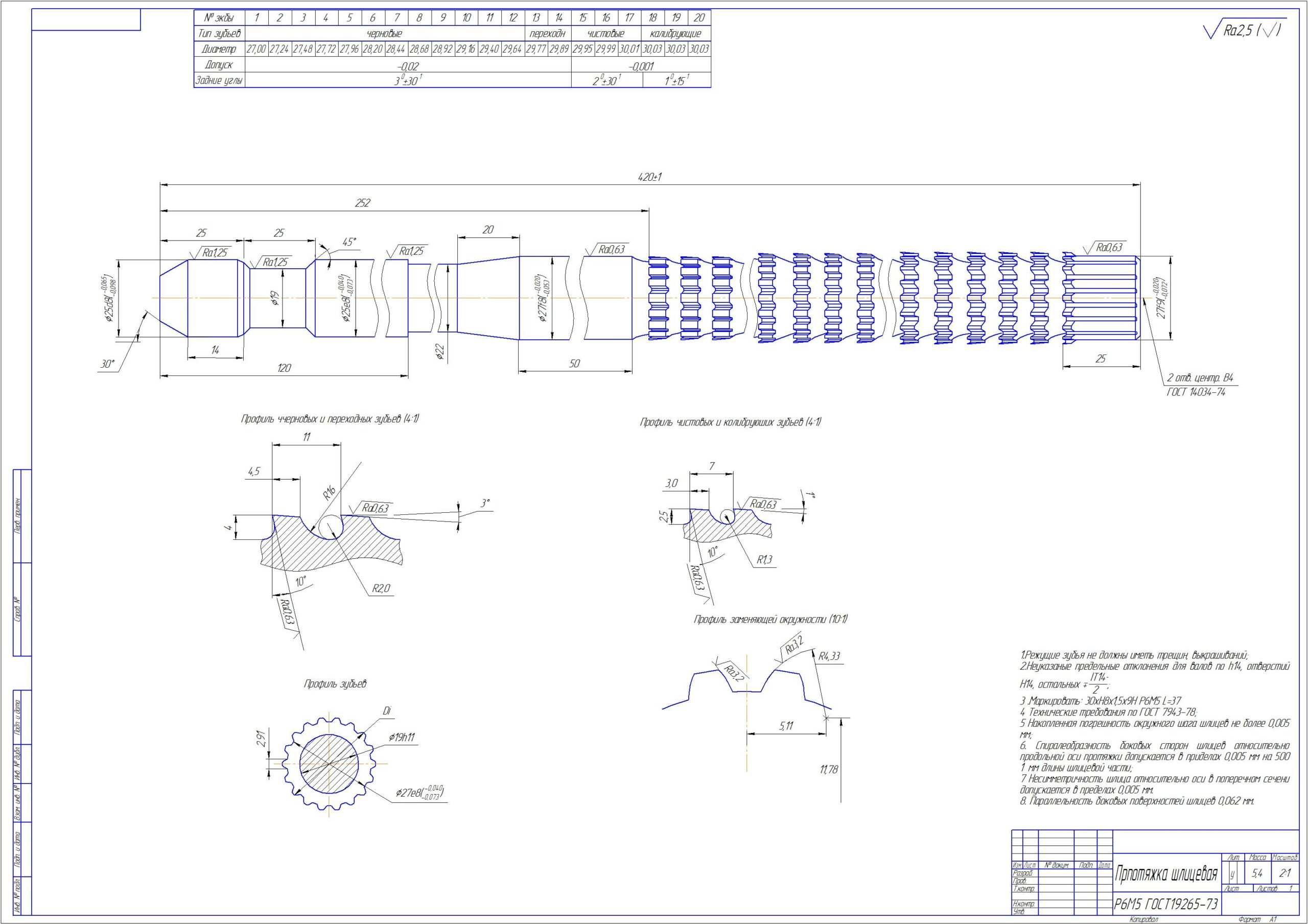

Шлицевая протяжка

ВГТУ. каф технологии машиностроения Курсовая работа по дисциплине Режущий инструмент

на тему Проектирование протяжки

2016

Протягиваемая заготовка: материал – алюминиевый сплав Д16Т ГОСТ21488-97; твердость материала НВ=130; отверстие по внутреннему диаметру обработано окончательно D0=27Н12 мм; модуль m=1,5 мм, наружный диаметр шлицевого отверстия мм, число шлицев z=18, профильный угол исходного контура αд=200, параметр шероховатости боковых поверхностей шлицев и поверхности впадин Ra=3,2 мкм, длина протягивания Lд =37 мм, делительная окружная ширина впадины мм (степень точности 9Н).

Состав: Протяжка для обработки шлицевой втулки Язык документа
