Протяжка шлицевая

Протяжки являются сложным режущим инструмен¬том, изготовляемым с высокой точностью. Их изготовляют как на специализированных инструментальных заводах, так и в инстру¬ментальных цехах машиностроительных заводов. В зависимости от характера производства выбирается оборудование для их изго¬товления; в инструментальных цехах, как правило, применяется универсальное оборудование, на специализированных предприя¬тиях наряду с универсальными станками применяют специальные станки и станки с числовым программным управлением.
Исходя из условий работы к протяжке предъявляются следующие требования:
1. Допуск радиального биения относительно оси центров не должен превышать величины обратной конусности по плоским граням;
2. Допуск радиального биения относительно оси центров калибрующих зубьев не более допуска на их размер;
3. Размеры и предельные отклонения хвостовика по ГОСТ 4044;
4. Остальные технические требования в соответствии с ГОСТ 28442-90.

Состав: Сборочный чертеж(СБ), ПЗ, Наладка Язык документа

Софт: КОМПАС-3D 13

Файлы:
Новая папка/
Новая папка/наладка 020.cdw
Новая папка/наладка 075.cdw
Новая папка/наладка 010.cdw
Новая папка/наладка 065.cdw
Новая папка/наладка 080.cdw
Новая папка/Пояснительная записка.docx
Новая папка/Наладка 030.cdw

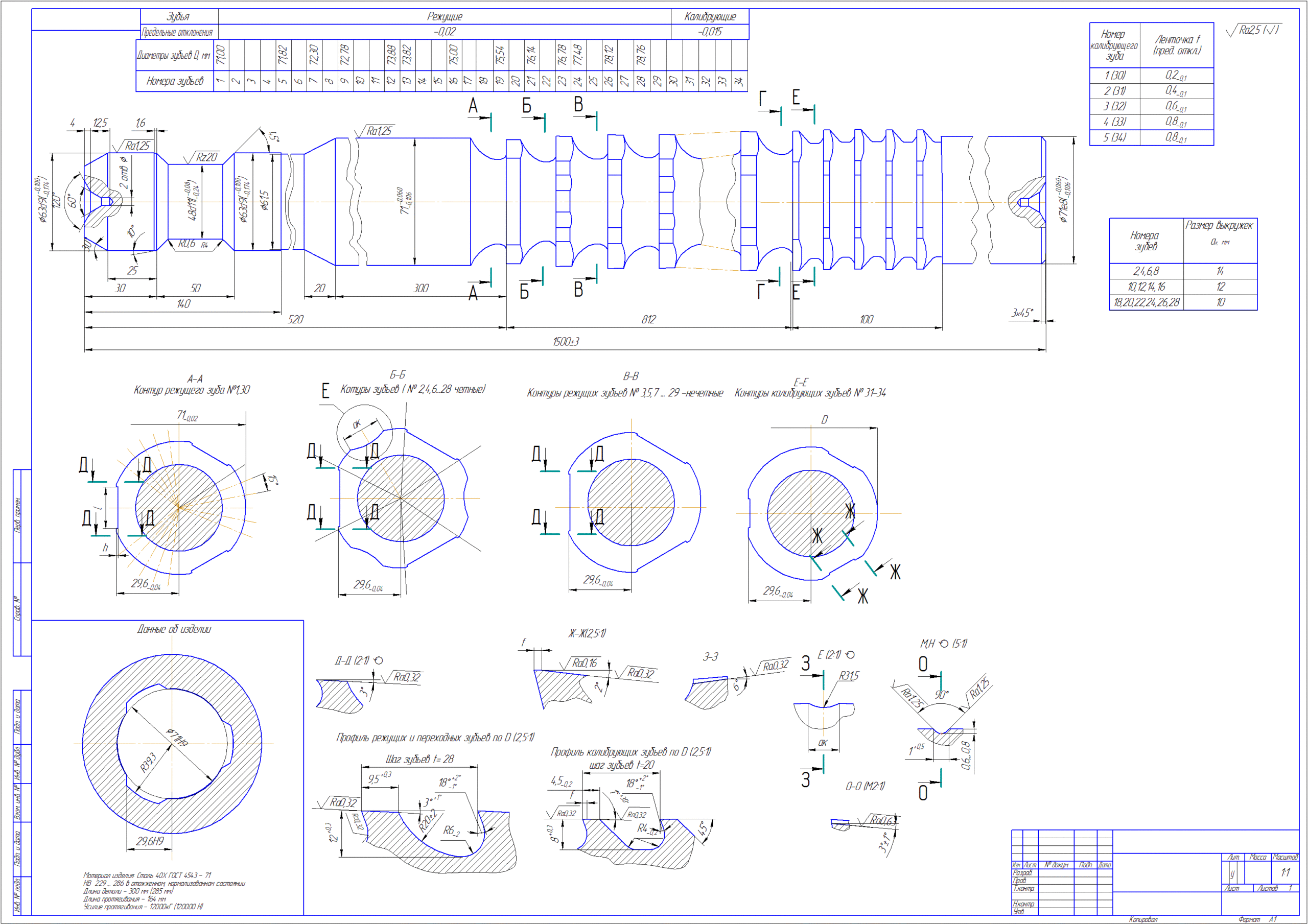

Новая папка/раб чертеж протяжки.cdw
Новая папка/раб чертеж протяжки.gif
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: LEOMIR
Дата: 2014-03-10
Просмотры: 1823
