Проектирование шлицевой протяжки. Длина протягивания: 52 мм

Казанский Национальный Исследовательский технический университет им. А.Н. Туполева
Кафедра "Авиации, наземного транспорта и энергетики (АНТЭ)"
Курсовой проект по дисциплине "Режущий инструмент"
На тему: "Проектирование шлицевой протяжки"
Казань 2009

В данном проекте производится расчёт шлицевой протяжки, а так же описание патрона необходимого для её закрепления.

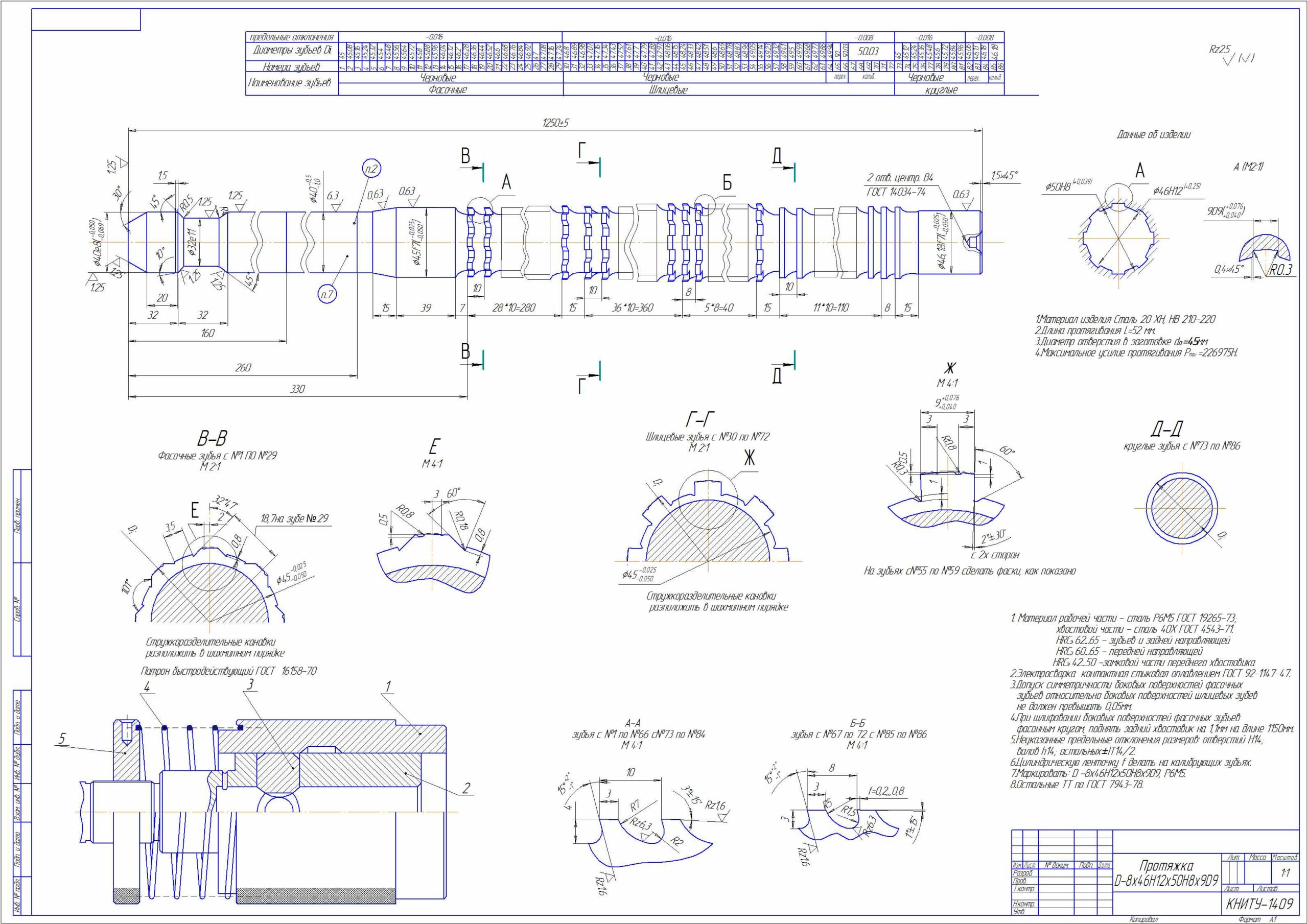

Курсовой проект содержит чертёж протяжки, выполненный на листе формата А1, 12 страниц пояснительной записки.
Исходное задание:
Проектирование шлицевой протяжки и патрона для её закрепления на станке.
№ варианта: 7-7
Длина протягивания: 52 мм.
D – 8x46H12x50H8x9D9. Станок 7510
Обрабатываемый материал: сталь 20ХН, HB 210 – 220.
