Конкурс асов 3D-моделирования

Проектирование специальных режущих инструментов

Пензенская Государственная Технологическая Академия
Кафедра технологии машиностроения
Курсовая работа по дисциплине "режущий инструмент"
На тему: "Проектирование специальных режущих инструментов"
Пенза 2017

Исходные данные
– размеры протягиваемого шлицевого отверстия втулки 8*52*58*10;
– длина протягивания 70 мм;
– требуемая шероховатость протягиваемых поверхностей 4 мкм.
– материал втулки и его твердость сталь 40 ГОСТ 1050-2013, НВ=290;
Станок для протяжки модели 7В57;
- тип производства – массовый;
- заготовка – штамповка в нормализованном состоянии.
В данной работе разрабытывается протяжка для протягивания шлицевого отверстия детали.

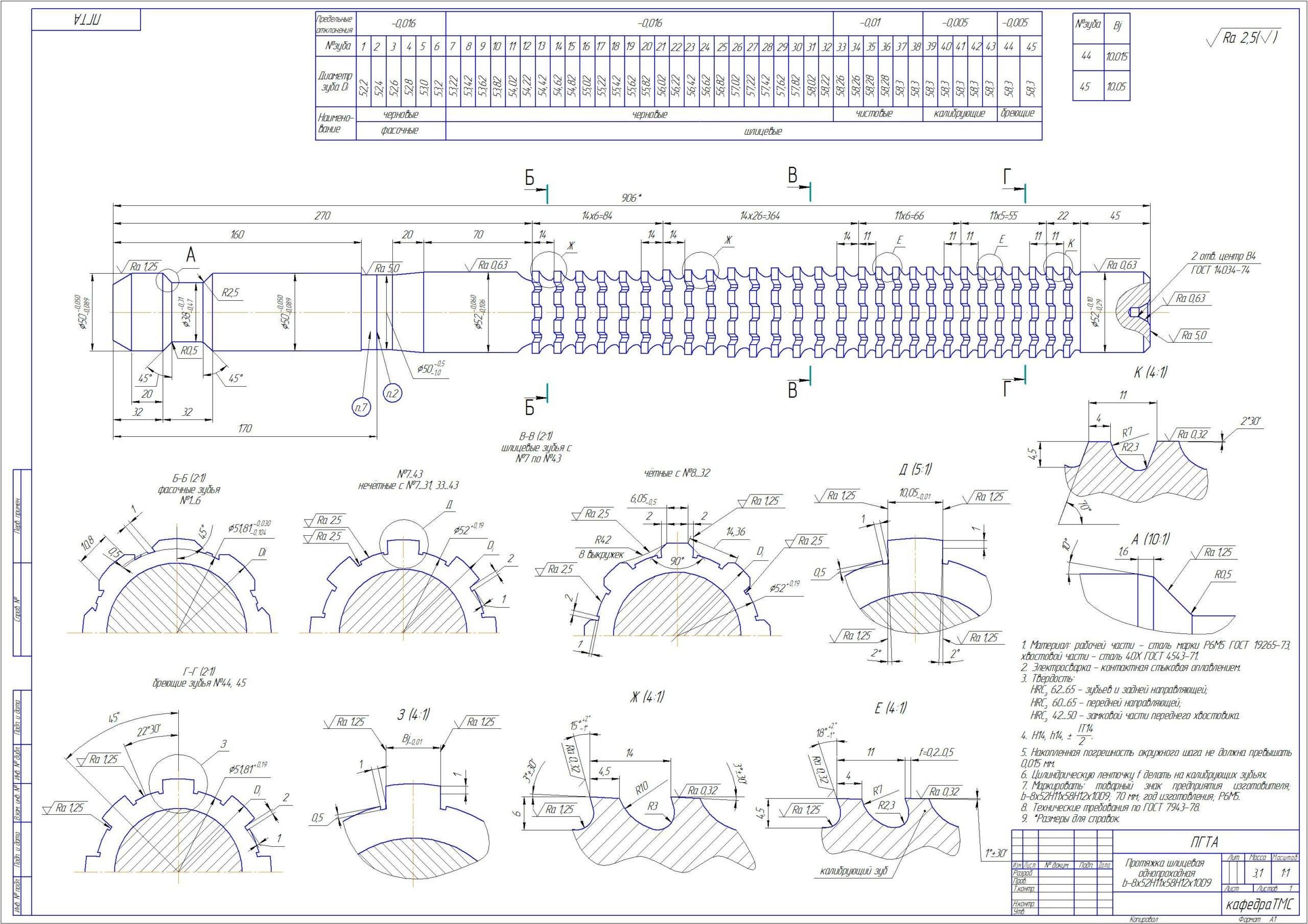

Графическая часть содержит чертеж протяжки
Содержание
1 Общая часть 6
1.1 Протягивания шлицевых отверстий 6
2 Данные для расчета шлицевой протяжки 8
2.1 Исходные данные 8
2.2 Определение диаметра отверстия заготовки 8
2.3 Определение группы обрабатываемости материала 9
2.4 Определение группы качества поверхностей 9
3 Расчет и конструирование шлицевой протяжки 10
3.1 Выбор конструкции шлицевой протяжки 10
3.1.1 Выбор типа протяжки 10
3.1.2 Выбор материала протяжки 11
3.1.3 Выбор типа хвостовика и его размеров 11
3.1.4 Определение количества чистовых и калибрующих зубьев, припуска 12
на чистовые зубья 12
3.1.5 Определение значений углов зубьев 12
3.2 Назначение режимов обработки 12
3.2.1 Выбор смазочно–охлаждающей жидкости (СОЖ) 12
3.2.2 Определение скорости резания протяжкой 13
3.2.3 Определение наработки чистовых зубьев 13
3.2.4 Определение подачи на черновые зубья 14
3.3 Определение глубины стружечных канавок 15
3.3.1 Определение глубины по условию размещения стружки 15
3.3.2 Определение глубины по условию жёсткости протяжки 16
3.3.3 Определение номера профиля черновых зубьев 16
3.4 Определение параметров продольного профиля зубьев 16
3.5 Расчет максимального усилия протягивания 17
3.6 Расчет количества зубьев в группах 18
3.7 Проверка протяжки на прочность 20
3.8 Расчет припусков на протягивание 20
3.9 Расчет количества зубьев протяжки 21
3.10 Расчет диаметров зубьев протяжки 23
3.10.1 Расчет диаметров при одном зубе в секции 23
3.11 Расчет выкружек на прорезных зубьях 23
3.12 Определение параметров поперечного профиля зубьев 24
3.13 Определение длины протяжки 25
4 Эксплуатационные показатели шлицевой протяжки 27
4.1 Расчет нормативной наработки протяжки 27
4.2 Расчет количества протягиваемых деталей 27
4.3 Определение основного времени операции протягивания 27
4.4 Определение показателей для восстановления протяжки 28
Заключение 32
Литература 33

Состав: Пояснительная записка, Чертеж(протяжка) Язык документа
