Курсовая работа "Проектирование и технология изготовления формообразующих инструментов"

Казанский национальный исследовательский технический университет им. А. Н. Туполева
Кафедра машиностроения
Курсовой проект по дисциплине "Проектирование и технология изготовления формообразующих инструментов"
На тему "Проектирование шлицевой протяжки"
Лениногорск 2014

В данной работе проектируется шлицевая протяжка. Производится расчет длины протяжки, количество и диаметры зубьев.
Графическая часть содержит изображение протяжк
Курсовой проект содержит 1 лист формата А1 графической части, 15 страницы пояснительной записки
Протяжки являются многозубыми высокопроизводительными металлорежущими инструментами, применяемыми для обработкивнутренних и наружных поверхностей простой и фасонной формы.
Главным движением при протягивании является поступательное перемещение инструмента вдоль своей оси симметрии как правило, с небольшой скоростью. Движение подачи, определяющее толщину среза, реализуется конструкцией протяжки за счет увеличения высоты или ширины каждого последующего режущего зуба инструмента относительно предыдущего.

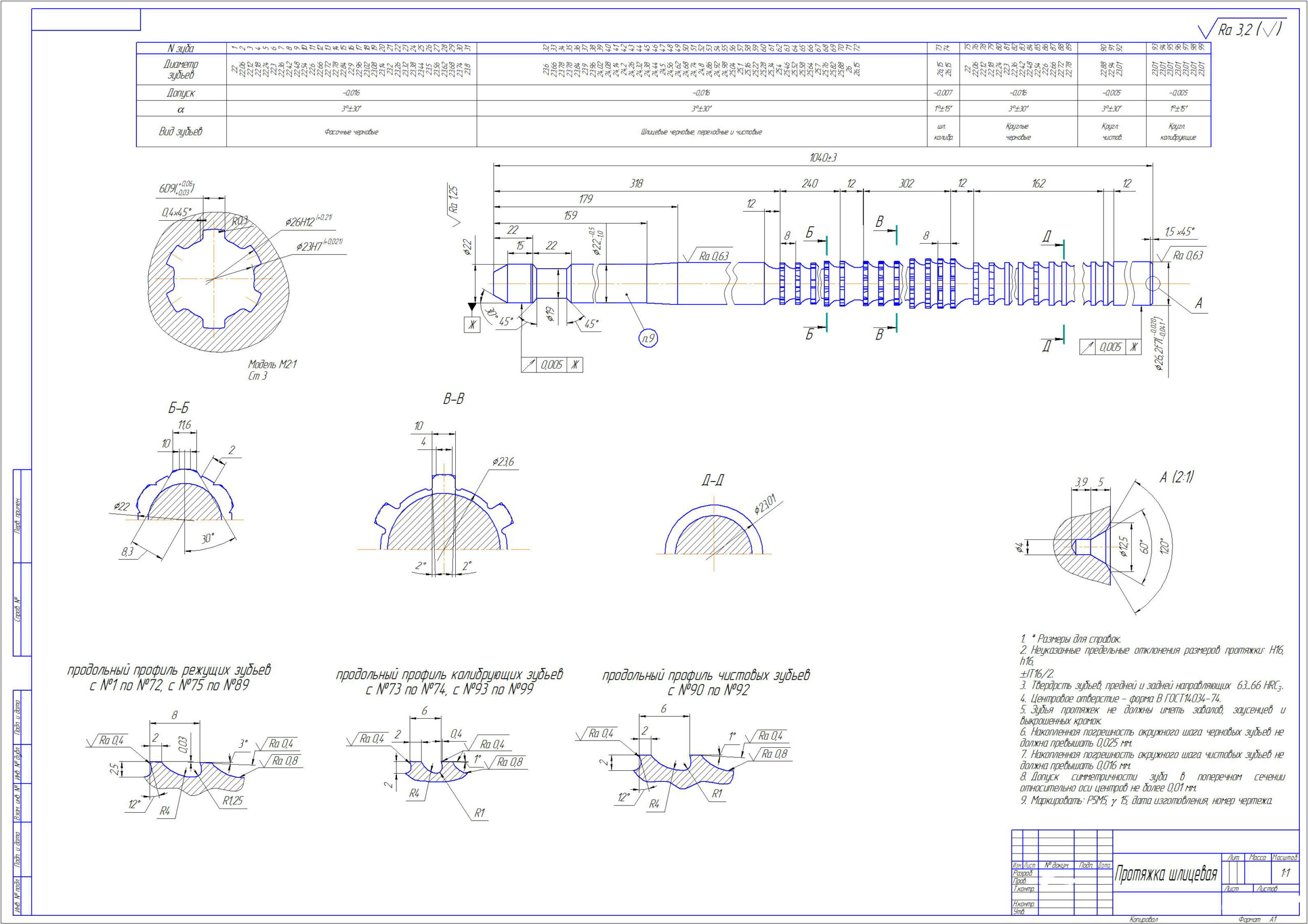

Состав: Протяжка шлицевая (чертеж), ПЗ Язык документа

Софт: КОМПАС-3D 15

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Курсовая работа "Проектирование и технология изготовления формообразующих инструментов"

протяжка\протяжка ПЗ.kdw
протяжка\протяжка.cdw
протяжка
