Методы обработки заданным инструментом и проектирование цилиндрической протяжки

Тульский государственный университет
Политехнический институт
Кафедра «Инструментальные и метрологические системы»
на тему "Методы обработки заданным инструментом и проектирование цилиндрической протяжки"
Тула 2016

исходные данные: Спроектировать протяжку для протягивания цилиндрического отверстия
39 (+0,015) мм:
диаметр отверстия Do под протягивание – 38 мм;
длина детали L - 25 мм;
материал детали - cталь 45, 600 Н/мм2 ;
станок горизонтально-протяжной.

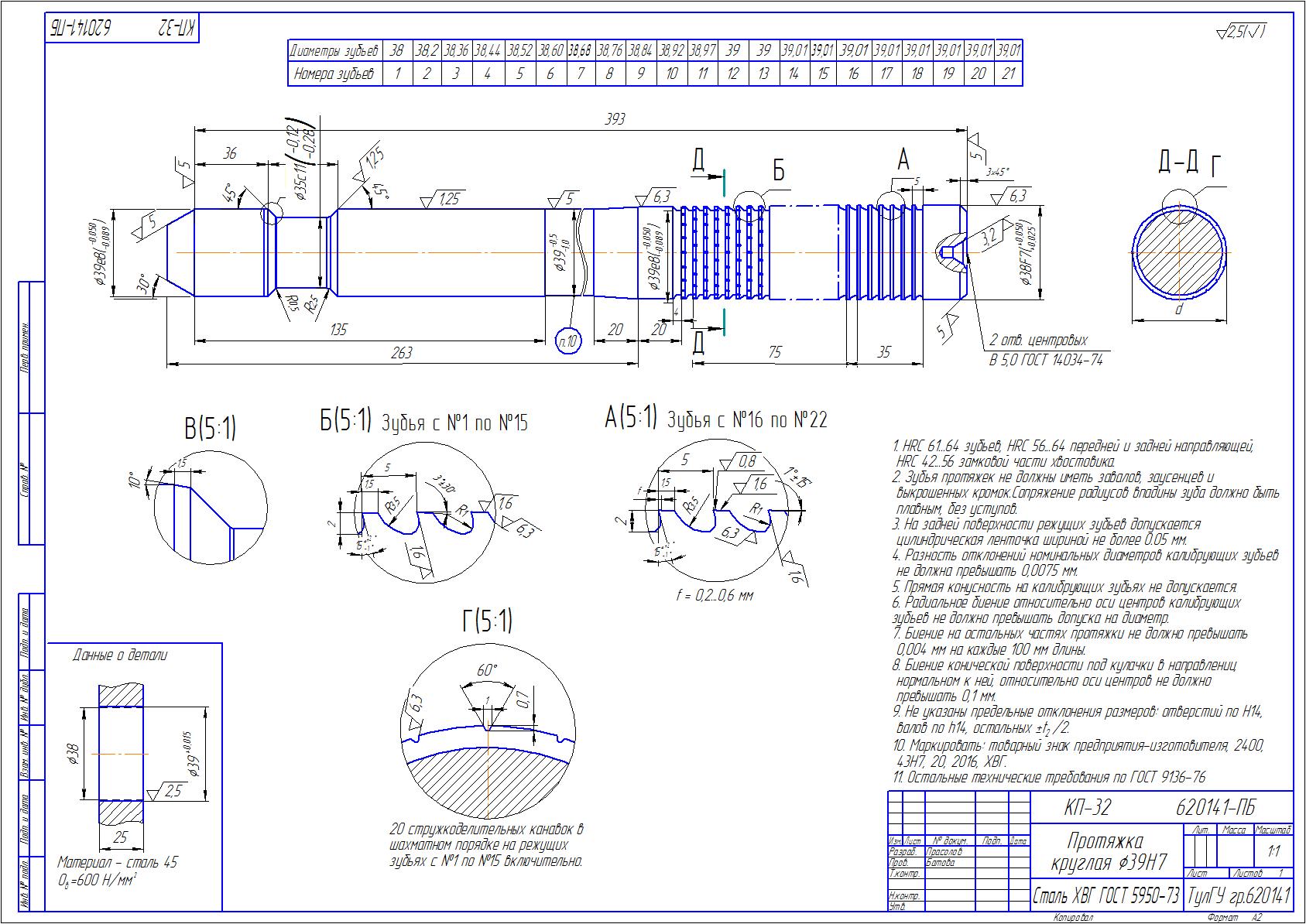

графическая часть состоит из чертежа протяжки с ее размерами, и пояснительная записка в докумете ворд
содержание:
1-дополнительная информация
2-анотация
3-выбор схемы резания
4-расчет
5-ПОДАЧА НА ЗУБ И ЧИСЛО ЗУБЬЕВ ПРОТЯЖКИ
6-РАЗМЕРЫ СТРУЖЕЧНЫХ КАНАВОК И ЗУБЬЕВ ПРОТЯЖКИ
7-ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ ЗУБЬЕВ ПРОТЯЖКИ
8- СИЛА ПРОТЯГИВАНИЯ И РАСЧЕТ ПРОТЯЖКИ НА ПРОЧНОСТь
9-РАСЧЕТ ГЛАДКИХ ЧАСТЕЙ И ОБЩЕЙ ДЛИНЫ ПРОТЯЖКИ
10- МАРКИРОВКА ПРОТЯЖЕК

Состав: ПЗ,чертеж (компас 3д) Язык документа

Софт: КОМПАС-3D 13 SP2
