Тиски гидравлические для фрезерной операции

Гидравлические тиски для обработки детали "шток гидроцилиндра" (используется в сельскохозяйственной технике:прицеп-стоговоз) с призматическим зажимом. 3 вида, техн. условия и техн.требования, габаритные размеры масштаб 1:1

Технические характеристики
1.Давление масла в сети, МПа - 2
2.Усилие зажима, кг - 600
3.Усилие на штоке, кг -300
4.Ход поршня, мм - 100

Состав: Сборочный чертеж + спецификация Язык документа

Софт: Компас v12

Файлы:
К. 1964.000 - Тиски гидравлические.spw

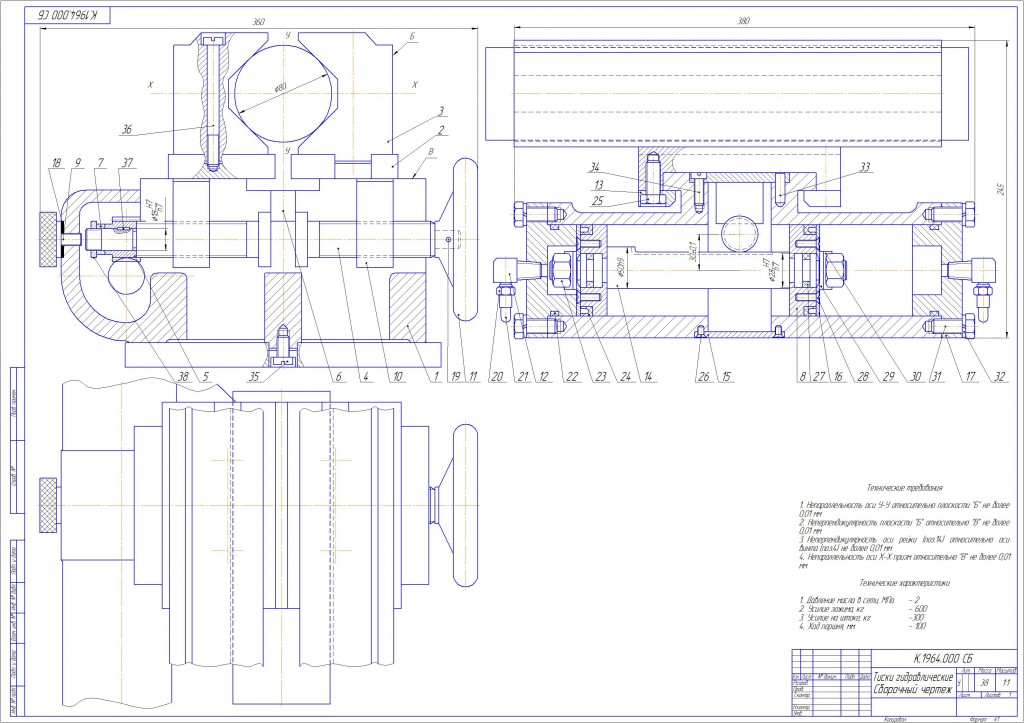

К.1964.000 СБ - Тиски гидравлические Сборочнй чертеж.cdw
