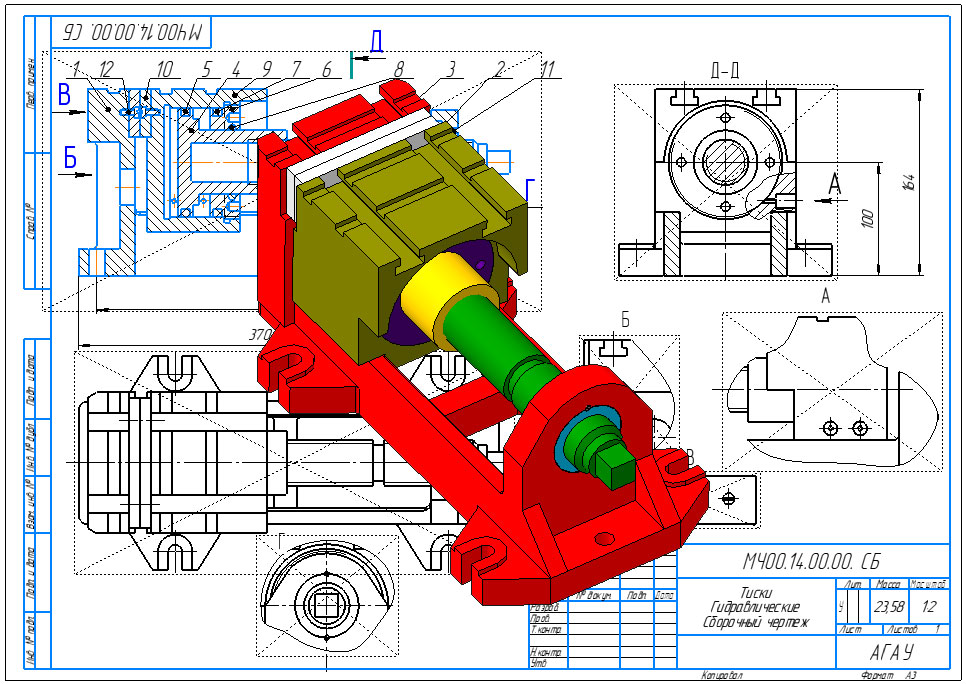

Тиски гидравлические универсальные МЧ00.14

гидравлические тиски, используются в машиностроение и техники, модель сборочная.
Вариант 14 из альбома Чтение и деталирование сборочных чертежей Боголюбов С.К. 1978 г.

В гидравлических универсальных тисках с помощью сменных накладок можно устанавливать и закреплять различные по форме детали средних размеров. Тиски применяются и при групповой обработке деталей. Тиски имеют корпус поз. 1 (корпус в то же время является неподвижной губкой) и подвижную губку поз. 6.
Губка поз. 6 является корпусом гидроцилиндра с поршнем поз. 2, уплотнительными кольцами поз. 10 и 11 и крышкой поз. 3. На верхних поверхностях губок поз. 1 и 6 имеются пазы под болты для крепления сменных накладок. Предварительно расстояние между губками настраивают винтом поз. 4 с правой и левой прямоугольной резьбой на концах. Тиски закрепляют на столе станка болтами, входящими в четыре паза корпуса поз. 1. Поршень поз. 2 закреплен на винте поз. 4 неподвижно. Масло, поступающее под давлением через резьбовое отверстие в левую поршневую полость губки поз. 6, перемещает губку влево, зажимая обрабатываемую деталь губкой корпуса поз. 1 и губкой поз. 6. Одновременно масло, вытесняемое из правой поршневой полости, сливается в бак (через правое резьбовое отверстие).
После обработки детали масло под давлением поступает уже через правое резьбовое отверстие в правую поршневую полость губки поз. 6, в результате чего губка перемещается вправо и разжимает обрабатываемую деталь. В это же время из левой поршневой полости масло сливается в бак.
