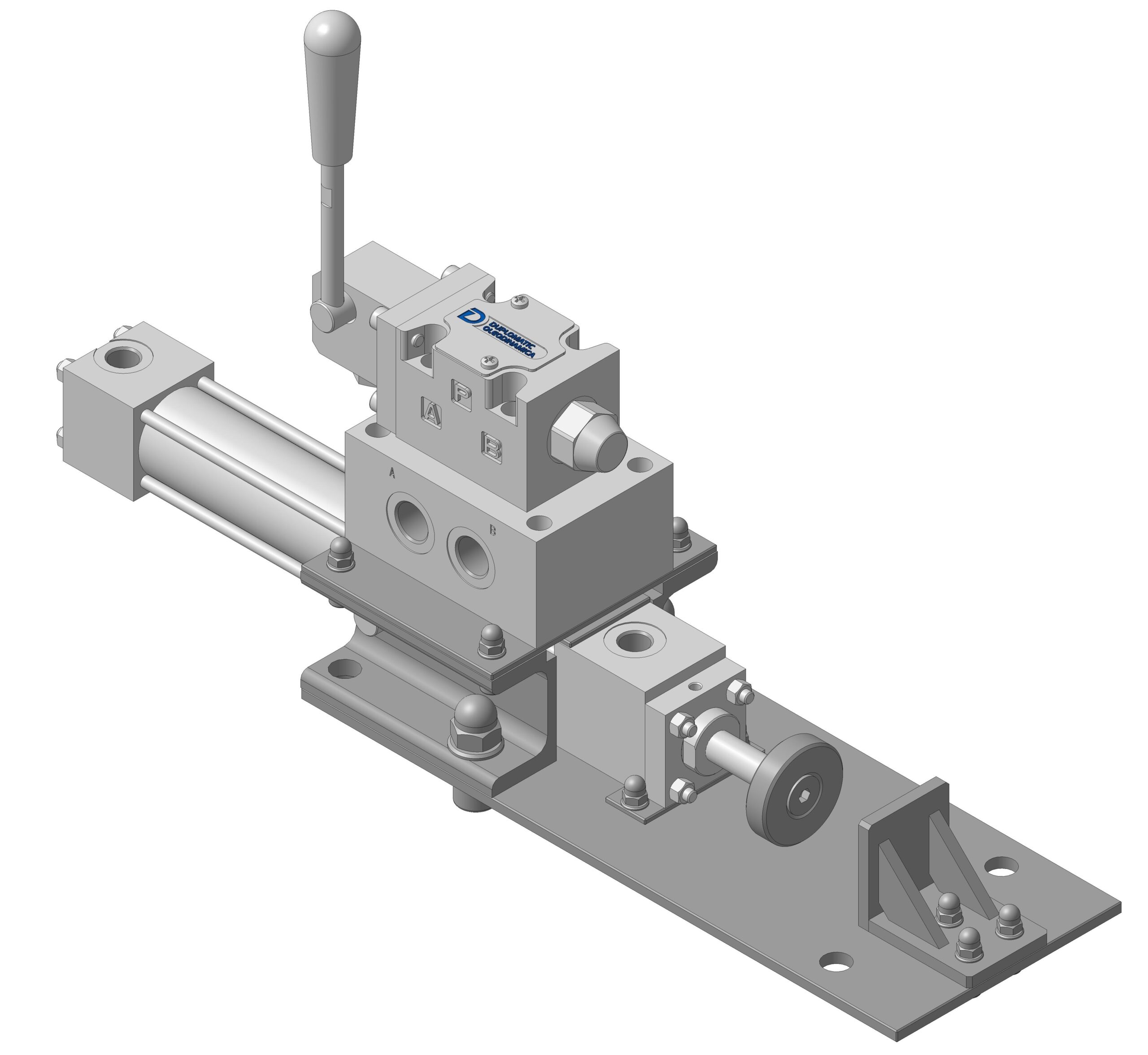

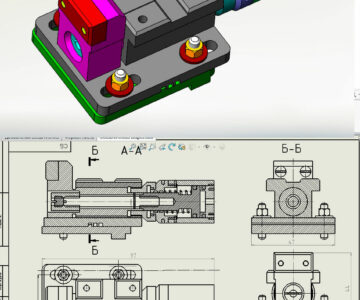

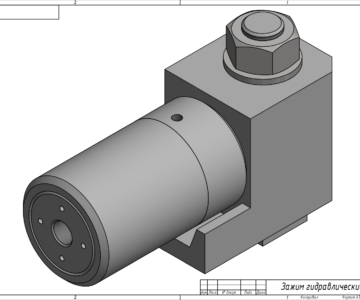

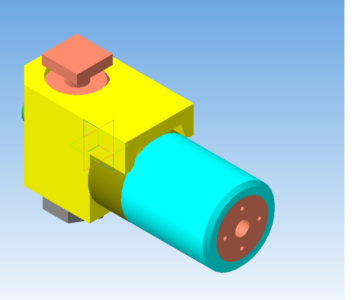

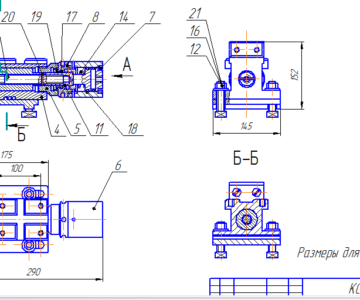

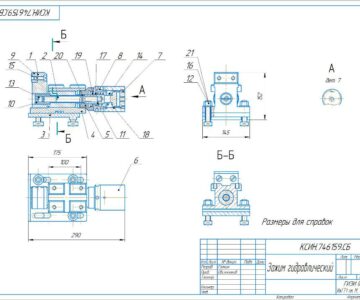

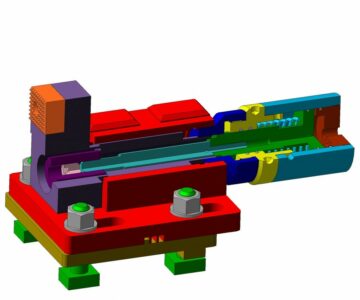

Необходимо было сделать тиски или зажим для сверления. Выполнил на гидроцилиндре, 5/3 распределителя и лома. Устройство сделано максимально просто и из стандартного проката и минимума обработки.
