Устройство зажима мобильно-расточного станка

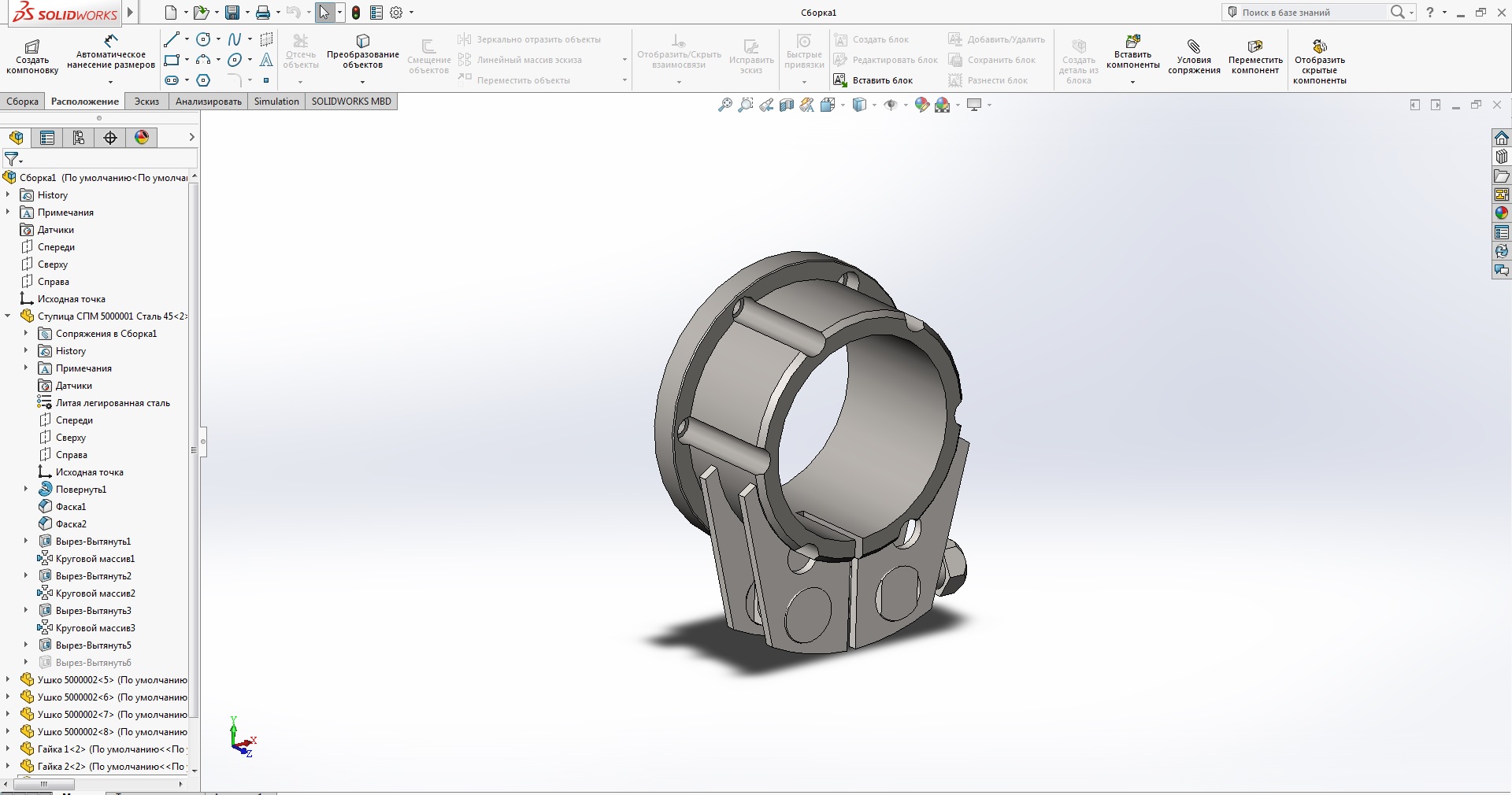

Данное устройство предназначено для зажима вала мобильно-расточного станка. Это устройство состоит из ступицы, 4-х ушек, 2-х гаек спец. изготовления, одного упора и одного винта двойной резьбой (левая с одной стороны, а с другой стороны - правая).

Состав: 3D сборка устройства, 2 гайки, винт с двухсторонней резьбой, упор, ступица, ушко. Язык документа

Софт: SolidWorks 16

Сайт: www

Файлы:
Устройство зажима для мобильно-расточного станка\Сборка1.SLDASM
Устройство зажима для мобильно-расточного станка\Винт.SLDPRT
Устройство зажима для мобильно-расточного станка\Гайка 1.SLDPRT
Устройство зажима для мобильно-расточного станка\Гайка 2.SLDPRT
Устройство зажима для мобильно-расточного станка\Ступица СПМ 5000001 Сталь 45.SLDPRT
Устройство зажима для мобильно-расточного станка\Упор.SLDPRT
Устройство зажима для мобильно-расточного станка\Ушко 5000002.SLDPRT
