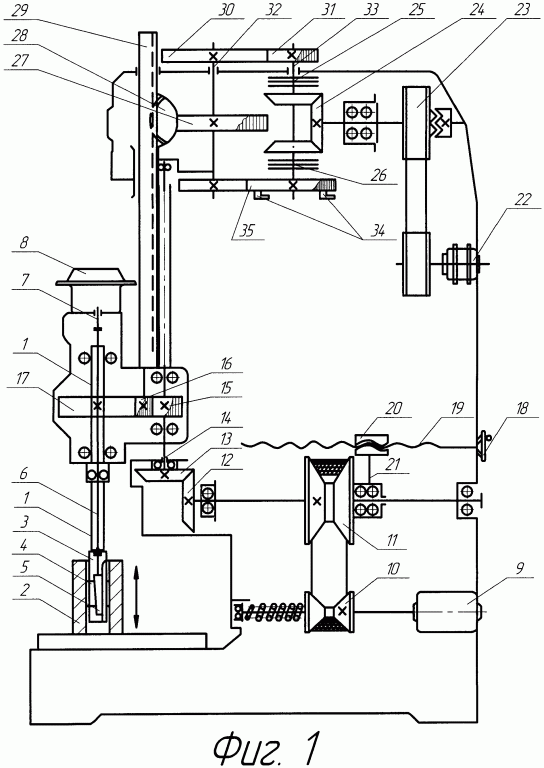

Кинематичечкая схема хонинговального станка. Модель H260M. C обозначением позиций.
Технические характеристики
Максимальный диаметр хонингования мм 260
Минимальный диаметр хонингования мм 25
Максимальный ход шпинделя мм 508
Минимальный ход шпинделя мм 50
Максимальное расстояние от стола до шпинделя мм 1050
Максимальное расстояние от оси шпинделя до колонны мм 430
Максимальное поперечное перемещение хонинговальной бабки мм 130 1
Поверхность стола мм 1450x450 1
Максимальный ход стола мм 1500
Скорость плавно регулируемого вращения шпинделя об/мин 32-315
Скорость плавно регулируемого хода шпинделя м/мин 5-20
Максимальный крутящий момент шпинделя Нм 82.5
Максимальное гидравлическое давление бар 120
Двигатели
Электрический двигатель для гидравлической системы кВт 7.5
Насос для подачи хонинговального масла кВт 0.16
Измерения
Высота мм 2530
Полная длина мм 2420
Полная ширина мм 1400 1
Рабочее требуемое место мм 3050x1400
Вес NETTO приблизительно. кг 1430
Вес с упаковкой приблизительно (деревянная коробка) кг 1630
Объем упаковки куб.м 6.20
