Станок хонинговальный переносной (конструкторская часть дипломного проекта)

БГАТУ
Кафедра ремонта
Конструкторская часть дипломного проекта
Минск - 2011

Переносной хонинговальный станок предназначен для доводки поверхности цилиндров двигателя ЯМЗ-236 и ЯМЗ-238 после их расточки в случае наличия брака, не снимая двигатель с обкаточного стенда или автомобиля. Станок устанавливается непосредственно на блок цилиндров двигателя.
Основные технические данные
Число оборотов шпинделя в минуту, мин-1 1000
Подача шпинделя ручная
Ход шпинделя, мм 250
Пределы обрабатываемых диаметров
цилиндров двигателя, мм 130-140
Режущий инструмент:
– бруски Б1110 100-150
–зернистость 325-400
–твёрдость СТ1-Т2
–шкурка шлифовальная на тканевой основе БТЛ-К-4-20
Мощность электродвигателя, кВт 0,25
Габариты станка, мм 530-160-510
Масса станка, кг не более 40
Этот станок можно использовать при доводке поверхностей цилиндров в случае обнаружения брака или незначительных отклонений от заданных параметров, допущенных в механическом цехе при расточке и хонинговании цилиндров двигателе ЯМЗ, в ходе технологического процесса ремонта.
По техническим условиям при сборке должен быть установлен номинальный зазор между гильзой и поршнем. Используя данный станок, можно оперативно и точно подогнать поверхность цилиндра до номинального размера, не снимая двигатель со стенда или автомобиля.
При применении станка в качестве режущего инструмента используется шлифовальная шкурка или бруски.
Станок для доводки цилиндров прост в изготовлении, его можно изготовить в любой мастерской, имеющей металлообрабатывающие станки.

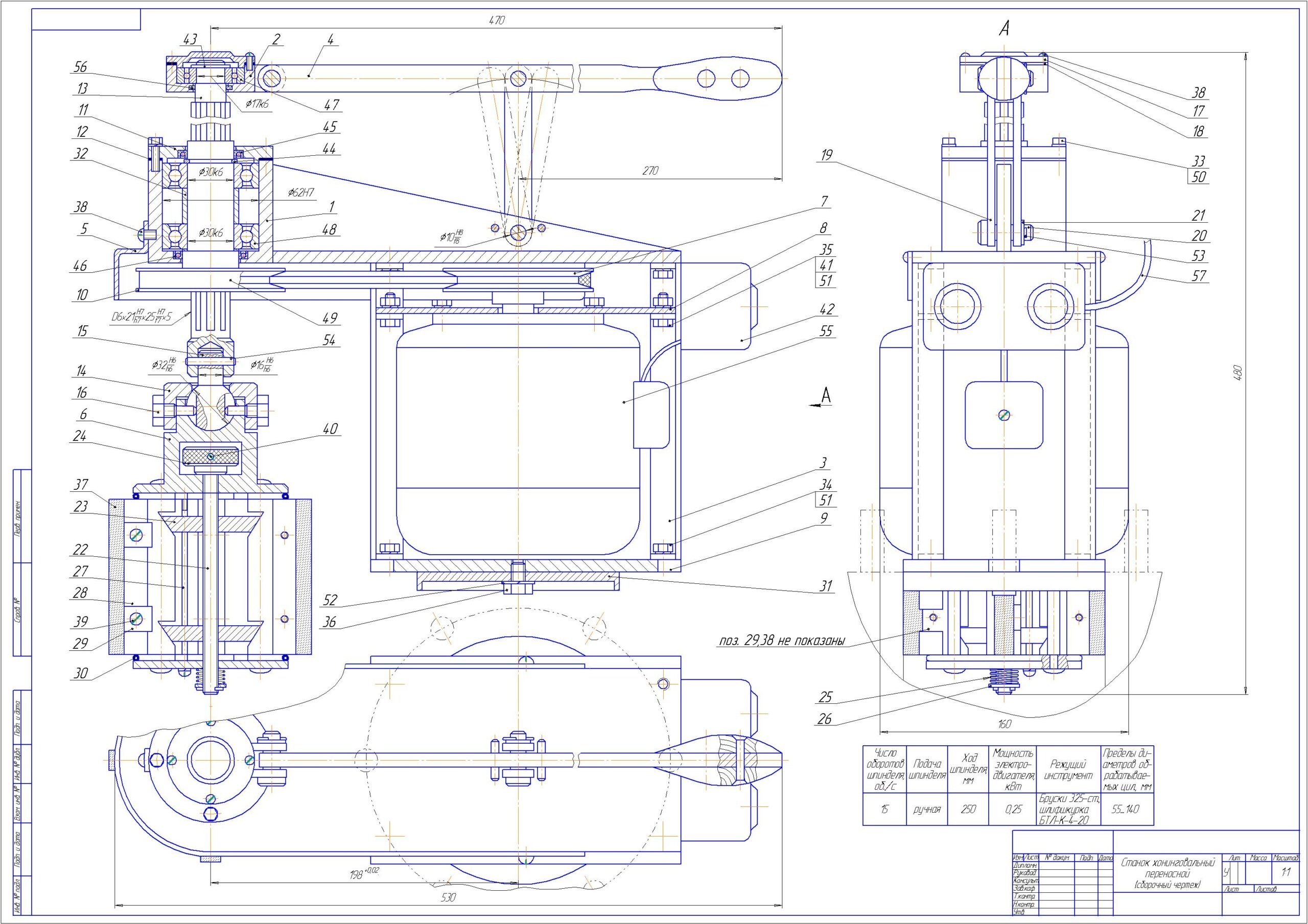

Состав: Станок хонинговальный переносной (СБ), 2 листа А1 деталировки (вал шлицевой, шкив вала, шарнир, направляющая нижняя, направляющая верхняя, стойка, кожух защитный, плита опорная, шайба направляющая, конус, державка), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14 SP1

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Станок хонинговальный переносной (конструкторская часть дипломного проекта)

записка\Деталировка 1.frw
записка\деталировка_2.frw
записка\Диплом.docx
записка\Спецификация\Спецификация_1.cdw
записка\Спецификация\Спецификация_2.cdw
записка\Спецификация\Спецификация_3.cdw
записка\Спецификация\Спецификация_4.cdw
записка\станок хонинговальный СБ.cdw
записка\станок хонинговальный СБ.cdw.bak
записка\Спецификация
записка
