Гидроподъемник для грузовой техники (Конструкторская часть часть к дипломному проекту)

БГАТУ
Кафедра ремонта
Тема дипломного проекта: "Совершенствование пункта технического обслуживания с модернизацией оборудования пункта ТО"
Минск-2014

Гидроподъемник служит для проведения ремонтно-монтажных работ в процессе проведения ремонта сельскохозяйственной техники.

Гидроподъемник машин устанавливается на открытой ровной площадке или в специальной яме глубиной 0,5 м, шириной 3 м и длиной 5,4 м. Электродвигатель подсоединяется к сети 380 В с частотой тока 50 Гц. В гидросистему заливается гидравлическое масло, или специальная жидкость М-8-В, ТУ- 38-101278-72. Все детали трения смазываются контактной смазкой "Солидол Ж" ГОСТ 1033-79. Перед работой рабочий должен проверить состояние корректирующей системы, качество подсоединения маслопроводов и электросети, наличие масла в гидросистеме, испытать работу гидроподъемника на холостом ходу, проверить фиксацию платформы стопорами, проверить исправность заземления [5].
Перед подъемом машины необходимо удостовериться в наличии стоек платформы
надежность их соединения с платформой и расположение упоров с опорными точками машины. Для того, чтобы поднять машину, рычаг управления гидросистемой приводиться в положение "подъем" и платформа поднимается до тех пор, пока не сработают стопорные устройства.
Натяжение тросов проверяется рычагом стопорного устройства. При опускании машины убеждаются в отсутствии около нее людей, а также посторонних предметов. Потом включается электродвигатель, рычаг управления гидросистемой переводится в положение "подъем" для освобождения стопоров, рычагом стопорного устройства освобождается платформа, после чего рычаг распределителя переводится на опускание или плавающее положение.
После полного опускания платформы необходимо выключить электродвигатель. При работе использовать упоры, которые соответствуют массе машины, которая обслуживается. При установке гидроподъемника для работы с диагностической установкой ось симметрии платформы должна быть строго на осе вала-редуктора установки. Масла в редукторе следует менять посезонно. Обслуживается гидроподъемник мастером-диагностом.

Характеристики стенда приведены ниже.
Тип стенда передвижной
Привод электрогидравлический
Мощность привода, кВт – 2,2
Грузоподъемность, т – 8
Максимальная высота подъема, мм – 200
Габаритные размеры, мм
Длина – 5300
Ширина – 3000
Высота – 1100
Масса, кг – 4300

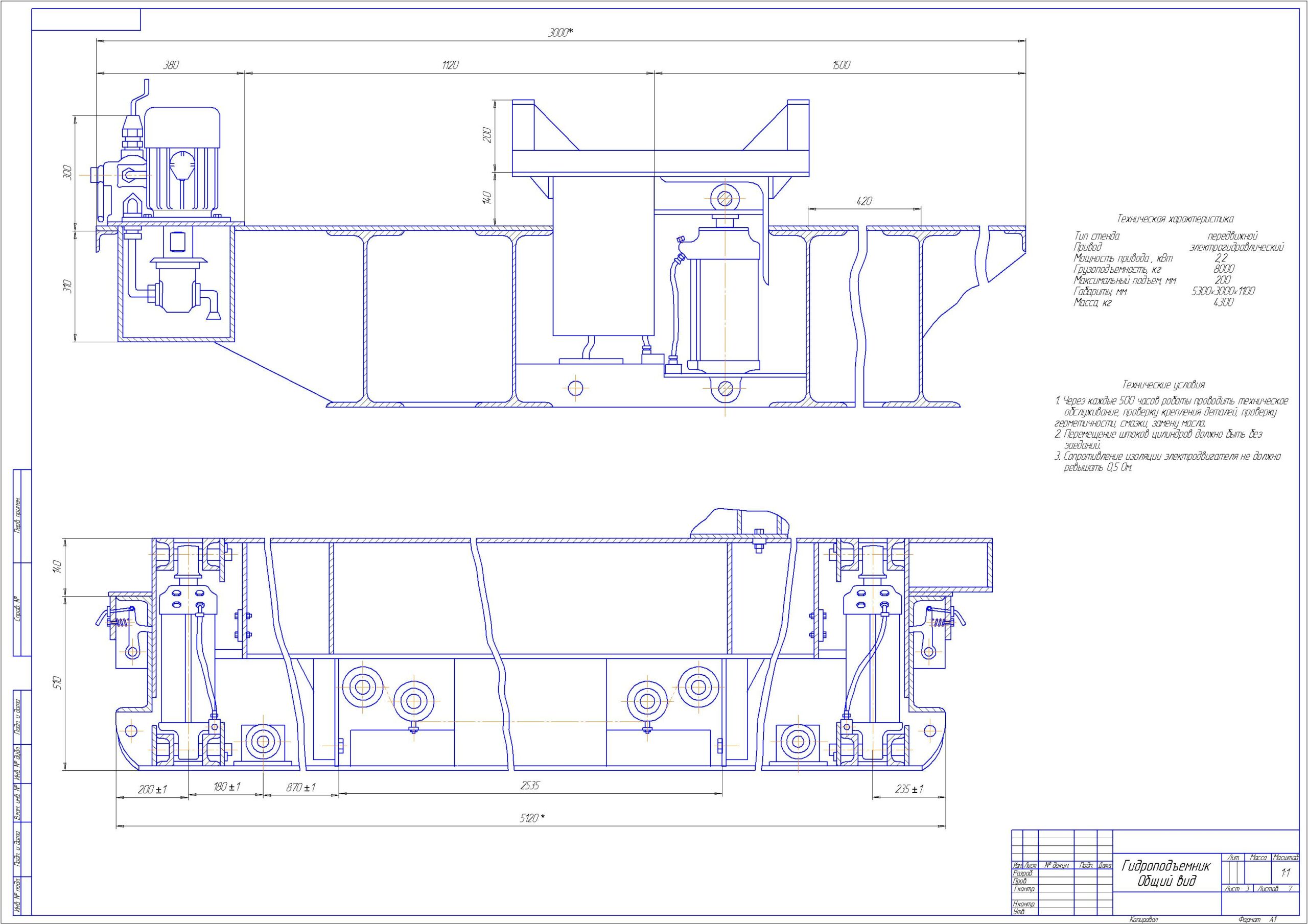

Состав: Гидроподъемник (ВО), корректор (СБ), деталировка (вал, звездочка, палец, пластина, вал, рамка), спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 14 SP1

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Гидроподъемник для грузовой техники (Конструкторская часть часть к дипломному проекту)

записка\деталировка\пластина.CDW
записка\деталировка\вал1.cdw
записка\деталировка\звездочка 3.cdw
записка\деталировка\палец.CDW
записка\деталировка\рамка.CDW
записка\деталировка\вал4.CDW
записка\Гидроподъемник.cdw
записка\Коректор4.cdw
записка\Спецификация.doc
записка\записка.doc
записка\деталировка
записка
