Стенд для разборки и сборки узлов редукторов (конструкторская часть дипломного проекта)

0
255
7252
38
0

Учреждение образования
"БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ"
Факультет «Технический сервис в АПК»
Кафедра «Ремонт машин»
Конструкторская часть дипломного проекта
на тему: «Совершенствование организации ремонта кормоуборочных комбайнов в ОАО «Логойская МТС Райагросервис»
Минск 2010

Предлагаемый стенд для разборки и сборки узлов редукторов значительно облегчит труд рабочих ремонтников, повысит их производительность и качество выполнения работ. Стенд позволяет производить разборку и сборку узлов различных редукторов кормоуборочных машин.
В качестве модернизации стенды предлагается применение различных сменных насадок, подставок, что дает возможность производить запрессовку и выпрессовку деталей и узлов различных габаритов и конфигураций, что делает стенд универсальным.

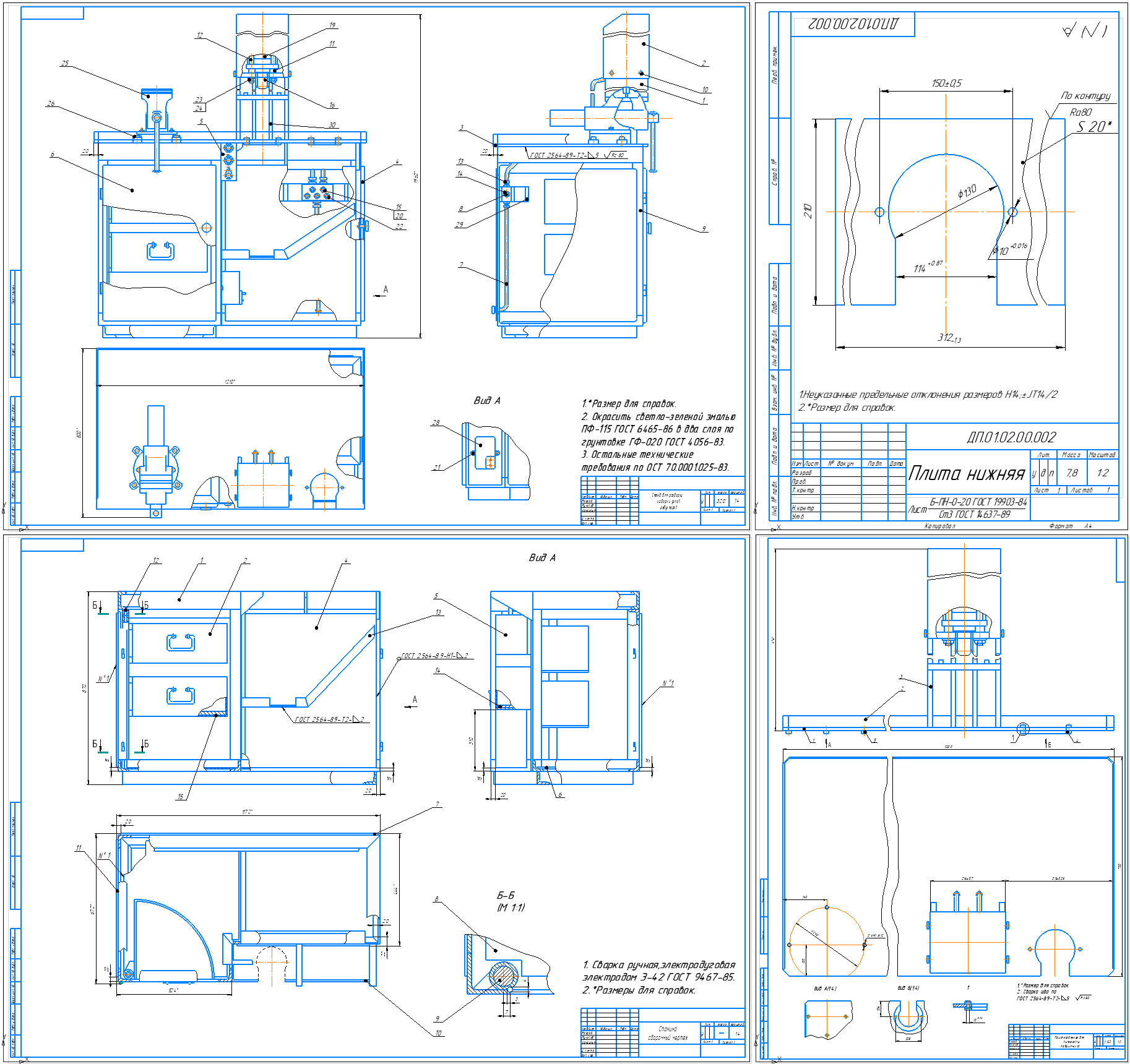

Основные составные части изделия (приведены на рисунке): Кожух, Плита, Дверца, Пульт управления, Дверца, Ящик

Станина (9) представляет собой сварной каркас, обшитый листовой сталью. На передней правой панели расположены дверцы (4) и (6). Внутри станины находятся ящики, предназначенные для хранения оснастки и ветоши. Каркас представляет собой сварную конструкцию, изготовленную из уголков и швеллеров. Плита представляет собой основание для основного оборудования стенда (слесарные тиски (25), рамка с гидроцилиндром (19) закрытым кожухом (2) и окно для ручных работ). На стенде смонтирован пульт управления (5), представляющий собой сварную коробку из листовой стали. На панели пульта расположены две кнопки управления ("Вверх" и "Вниз") и сигнальная лампа.
Стенд представляет сварную конструкцию (см. лист чертежа А1), на сварную станину (9) устанавливаются гидроцилиндр (19) и слесарные тиски (25). К станине приваривается плита (3), являющаяся основанием для основного оборудования стенда. На передней правой стороне станины крепятся дверцы (4) и (6), дверца (6) служит для прикрытия ящиков, служащих для хранения инструмента и оснастки, дверца (4) служит для доступа к распределителю гидросистемы и ветоши.
Узлы редукторов поступившие на стенд разбираются и собираются как на гидроцилиндре, так и в ручную на подставке, слесарные работы производятся на слесарных тисках (25).

Выпрессовка и запрессовка подшипников, шестерен производится на стенде в следующей последовательности:
а) Узел редуктора устанавливается на подставку под шток гидроцилиндра;
б) Нажатием на кнопку "Вниз" осуществляется выпрессовка;
Напрессовку осуществляем в обратной последовательности с применением оправок и подставок в соответствии с разработанной технологией на разборку и сборку редукторов цилиндрических кормоуборочных комбайнов К-Г-6 «ПОЛЕСЬЕ» и др.



Автор
Андрей
Дата
28.02.2015
Язык
Русский
Состав
Стенд для разборки и сборки узлов редукторов (ВО), Станина (СБ), Приспособление для выпрессовки подшипников (СБ), деталировка (плита, плита нижняя, плита верхняя, штырь, скоба, стойка, щека), спецификации, ПЗ
Софт
КОМПАС-3D 14 SP1 Как открыть?
Содержимое архива
  • записка
    • 8 в рамке.doc
    • СПЕЦИФИКАЦИЯ СТЕНДА1.cdw
    • Присп. для выпр. подшип..cdw
    • Стенд для Р. и С..cdw
    • Деталировка
      • Чертеж1.cdw
      • Чертеж7.cdw
      • чертеж5.cdw
      • Чертеж2.cdw
      • Чертеж6.cdw
      • Чертеж3.cdw
      • Чертеж4.bak.cdw
    • СПЕЦИФИКАЦИЯ СТЕНДА.cdw
    • СПЕЦИФИКАЦИЯ СТЕНДА станина.cdw
    • СПЕЦИФИКАЦИЯ СТЕНДА станина2.cdw
    • Станина СБ.cdw
    • СПЕЦИФИКАЦИЯ СТЕНДА2.cdw
