Конструкторская часть к дипломному проекту. С разроботкой стенда для cборки-разборки головкок цилиндров грузовых автомобилей

Днепропетровкий Национальный горный университет. Кафедра автомобили и автомобильное хозяйство.
Конструкторская часть к дипломному проекту, с разроботкой стенда для cборки-разборки головкок цилиндров грузовых автомобилей.
Днепропетровск 2014.

В данной конструкторской разработке описано назначение устройствои работа стенда.
Проведены расчеты элементов стенда.

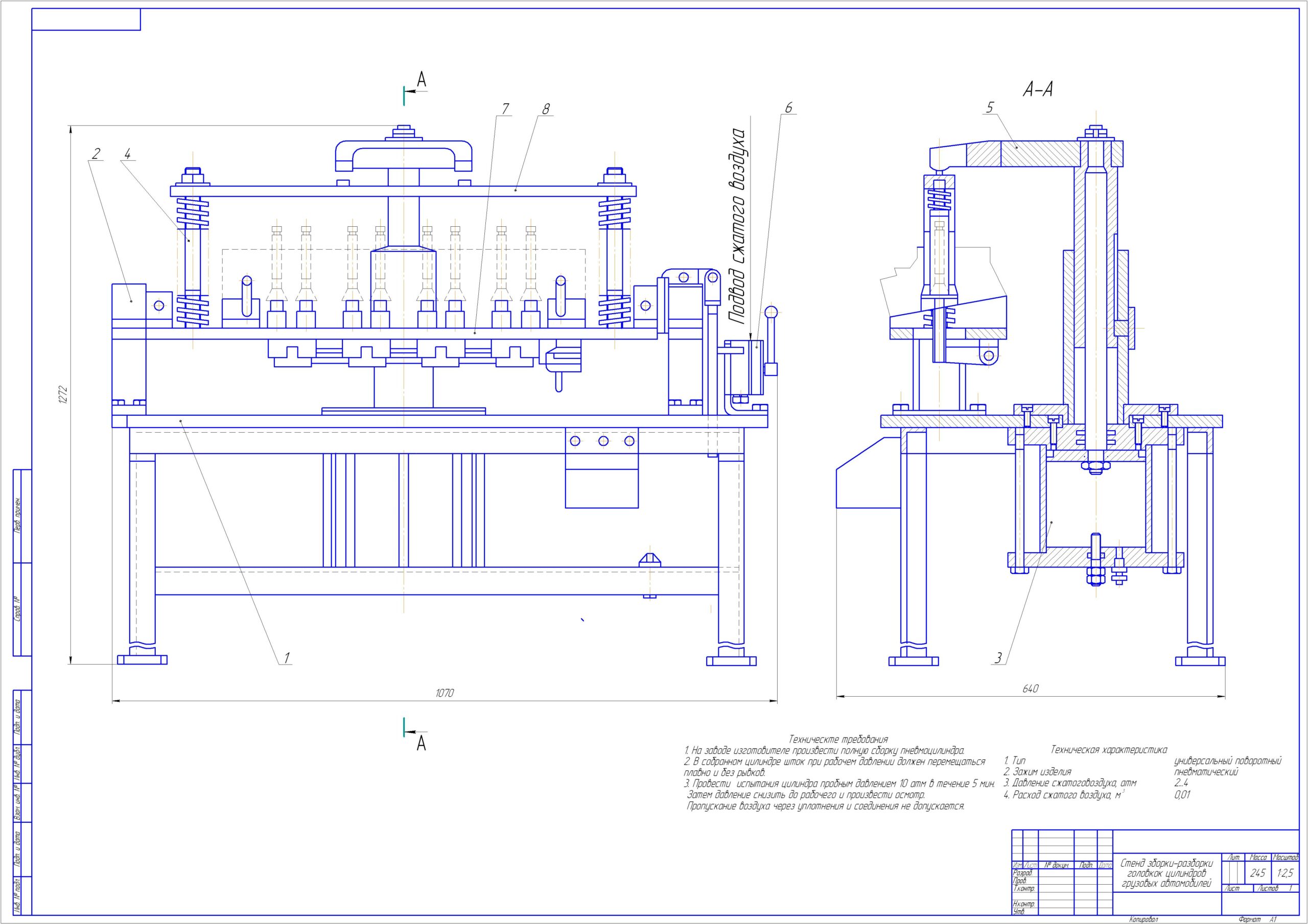

Графическая часть содержит чертеж стенда, чертеж узла и его деталировку, спецификации к ним.

Техническая характеристика стенда
1. Тип универсальный поворотный
2. Зажим изделия пневматический
3. Давление сжатоговоздуха, атм 2...4
4. Расход сжатого воздуха, м 0,01

Состав: Чертеж стенда формата А1 ВО, чертеж узла стенда формата А1 СБ, деталировку на формате А1, спецификации, ПЗ. Язык документа

Софт: КОМПАС-3D 14

Файлы:
Стенд зборки разборки головок цилиндров/
Стенд зборки разборки головок цилиндров/Деталировка/
Стенд зборки разборки головок цилиндров/Деталировка/Прихват.cdw
Стенд зборки разборки головок цилиндров/Деталировка/Поворотная плита.cdw
Стенд зборки разборки головок цилиндров/Деталировка/Прижимная планка.cdw
Стенд зборки разборки головок цилиндров/Деталировка/СтойкаА3.cdw
Стенд зборки разборки головок цилиндров/Деталировка/Пружина.cdw
Стенд зборки разборки головок цилиндров/Стенд зборки разборки головок цилиндров.cdw
Стенд зборки разборки головок цилиндров/Стенд-голвок цилиндров Спецификация.spw
Стенд зборки разборки головок цилиндров/Конструкторская разработка..doc
Стенд зборки разборки головок цилиндров/Клапана сб. узел/
Стенд зборки разборки головок цилиндров/Клапана сб. узел/Сбр. узел-головок цилиндров.cdw
Стенд зборки разборки головок цилиндров/Клапана сб. узел/Клапона сб_узел Спецификация.spw
