Конкурс асов 3D-моделирования

Стенд для разборки-сборки двигателя

Сибирская государственная автомобильно-дорожная академия (СибАДИ)
Кафедра "Эксплуатация и ремонт автомобилей"
Курсовой проект по дисциплине "Основы проектирования технологического оборудования"
На тему "Проектирование стенда для разборки-сборки двигателей"
Омск 2015

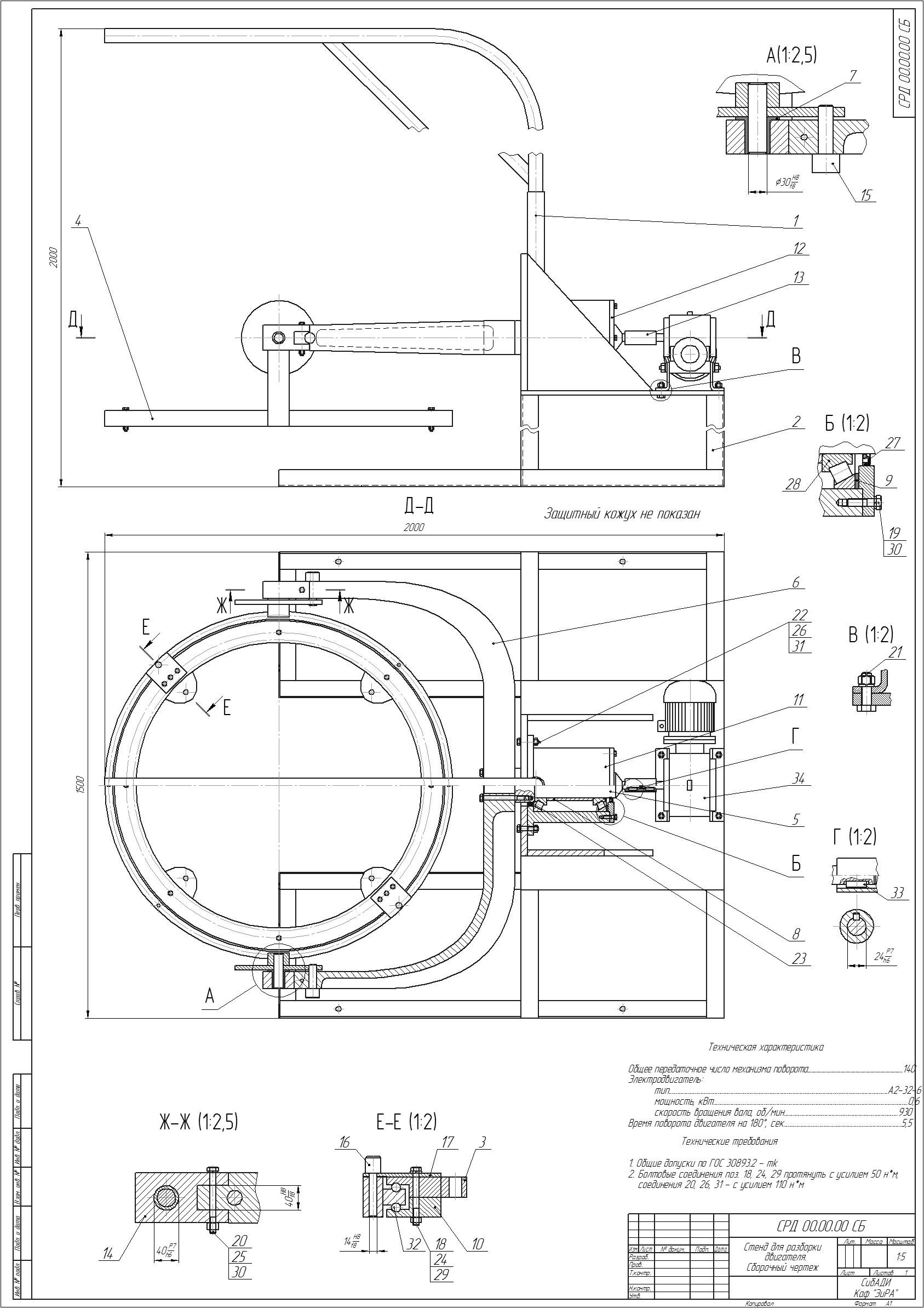

Стенд СРД-00.00.00 предназначен для разборки двигателя. Стенд применяется в моторном участке. Курсовой проект содержит текстовые документы: пояснительную записку, руководство по эксплуатации. Графические материалы: Сборочный чертеж и два листа спецификаций.

Состав: Стенд для разборки-сборки ДВС (СБ), Спецификация, Руководство по эксплуатации, Пояснительная записка Язык документа

Софт: КОМПАС-3D 14

Файлы:
Стенд для разборки сборки двигателя/
Стенд для разборки сборки двигателя/ПЗ.doc
Стенд для разборки сборки двигателя/РЭ.doc
Стенд для разборки сборки двигателя/СБ.cdw
Стенд для разборки сборки двигателя/Стенд для разборки двигателя _ СРД 00.00.00-второй5-11.cdw
Стенд для разборки сборки двигателя/Стенд для разборки двигателя _ СРД 00.00.005-11.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
