Конкурс асов 3D-моделирования

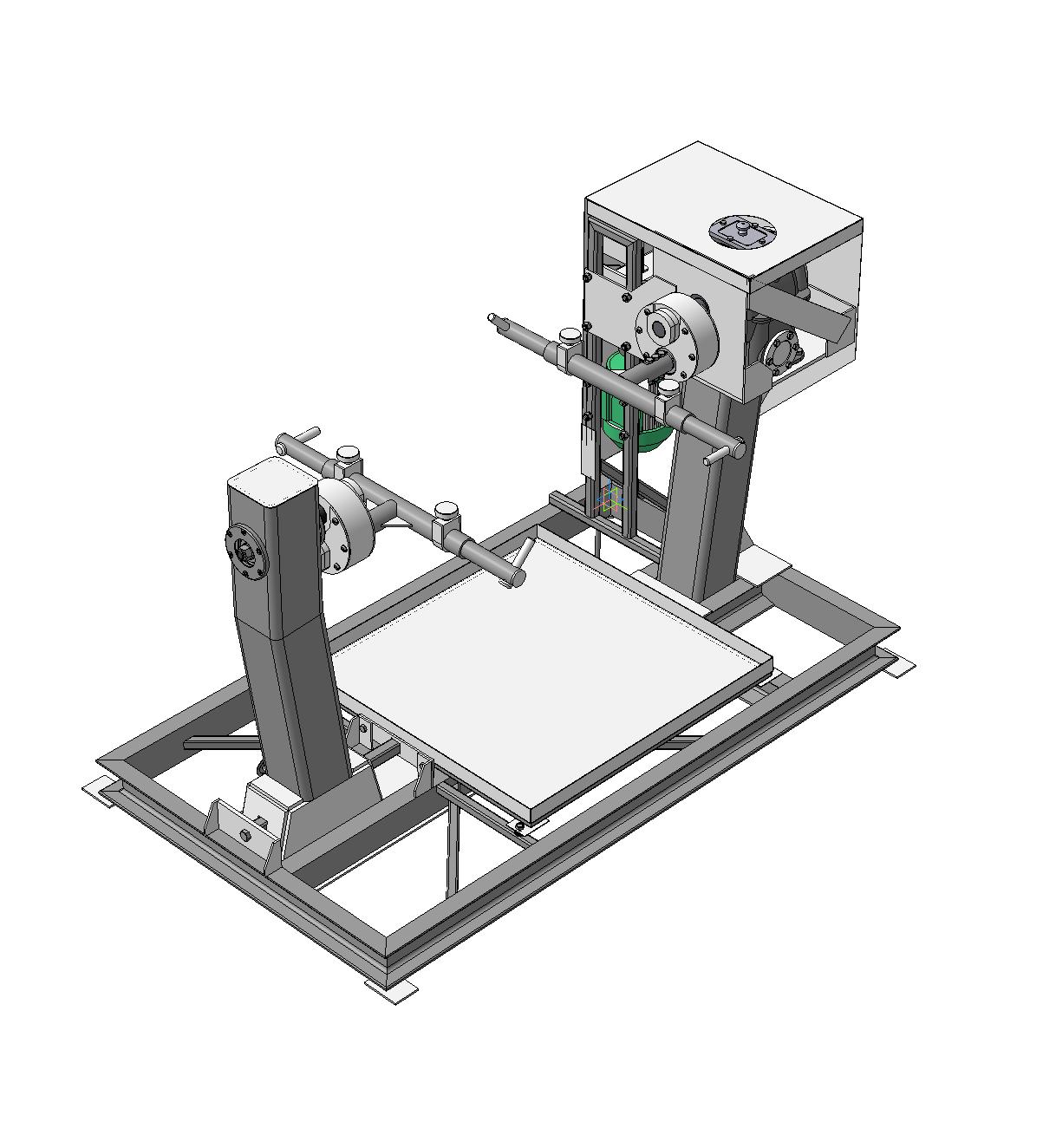

Стенд для разборки и сборки двигателей и агрегатов автомобилей

Стенд для разборки и сборки двигателей и агрегатов автомобилей. Имеет привод от электродвигателя, что облегчает труд рабочего. Может использоваться на специализированных ремонтных предприятиях со значительной годовой программой по ремонту двигателей и агрегатов грузовых автомобилей.

Состав: 3D сборка, рабочие чертежи Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Стенд для разборки и сборки двигателей и агрегатов автомобилей

Ванна\Ванна.a3d
Ванна\Ванна_Parts\Gusset_001_130909_190628.M3D
Ванна\Ванна_Parts\Gusset_001_130909_190843.M3D
Ванна\Ванна_Parts\Gusset_001_130909_190942.M3D
Ванна\Ванна_Parts\Gusset_001_130909_190953.M3D
Ванна\Ванна_Parts\Gusset_001_130909_191104.M3D
Ванна\Ванна_Parts\Gusset_001_130909_191412.M3D
Ванна\Ванна_Parts\Gusset_001_130909_191514.M3D
Ванна\Ванна_Parts\Gusset_001_130909_191555.M3D
Ванна\Ванна_Parts\Gusset_001_130909_191631.M3D
Ванна\Ванна_Parts\Труба квадратная ГОСТ 8639-82 электросварная_001_130909_190541.M3D
Ванна\Ванна_Parts\Труба квадратная ГОСТ 8639-82 электросварная_001_130909_190542.M3D
Ванна\Ванна_Parts\Труба квадратная ГОСТ 8639-82 электросварная_001_130909_190543.M3D
Ванна\Ванна_Parts\Труба квадратная ГОСТ 8639-82 электросварная_001_130909_190545.M3D
Муфта предохранительная со срезным штифтом_1\Втулка 1.m3d
Муфта предохранительная со срезным штифтом_1\Втулка 2.m3d
Муфта предохранительная со срезным штифтом_1\Втулка под вал.m3d
Муфта предохранительная со срезным штифтом_1\МУФТА СО СРЕЗНЫМ ШТИФТОМ.a3d
Муфта предохранительная со срезным штифтом_1\Полумуфта 1.m3d
Муфта предохранительная со срезным штифтом_1\Полумуфта 2.m3d
Муфта предохранительная со срезным штифтом_1\Пробка.m3d
Муфта предохранительная со срезным штифтом_1\Шпонка.m3d
Муфта предохранительная со срезным штифтом_1\Штифт.m3d
направляющая\Направляющая.a3d
направляющая\Направляющая.a3d.bak
направляющая\Направляющая_Parts\Gusset_001_130909_171919.M3D
направляющая\Направляющая_Parts\Труба квадратная ГОСТ 8639-82 электросварная_001_130909_171811.M3D
Рама\Рама.a3d
Рама\Рама.spw
Рама\рама.xls
Рама\Рама_Parts\Gusset_001_120909_095152.M3D
Рама\Рама_Parts\Gusset_001_120909_095423.M3D
Рама\Рама_Parts\Gusset_001_120909_100019.M3D
Рама\Рама_Parts\Gusset_001_120909_100306.M3D
Рама\Рама_Parts\Gusset_001_120909_101022.M3D
Рама\Рама_Parts\Gusset_001_120909_101247.M3D
Рама\Рама_Parts\Gusset_001_130909_104937.M3D
Рама\Рама_Parts\Gusset_001_130909_105242.M3D
Рама\Рама_Parts\Gusset_001_130909_105314.M3D
Рама\Рама_Parts\Gusset_001_130909_110419.M3D
Рама\Рама_Parts\Gusset_001_130909_110846.M3D
Рама\Рама_Parts\Gusset_001_130909_110854.M3D
Рама\Рама_Parts\Gusset_001_130909_111031.M3D
Рама\Рама_Parts\Gusset_001_130909_111108.M3D
Рама\Рама_Parts\Gusset_001_130909_112215.M3D
Рама\Рама_Parts\Gusset_001_130909_112238.M3D
Рама\Рама_Parts\Gusset_001_130909_114921.M3D
Рама\Рама_Parts\Gusset_001_130909_115148.M3D
Рама\Рама_Parts\Gusset_001_130909_131225.M3D
Рама\Рама_Parts\Gusset_001_130909_131321.M3D
Рама\Рама_Parts\Gusset_001_130909_131341.M3D
Рама\Рама_Parts\Gusset_001_130909_131546.M3D
Рама\Рама_Parts\Gusset_001_130909_131606.M3D
Рама\Рама_Parts\Gusset_001_130909_131700.M3D
Рама\Рама_Parts\Gusset_001_130909_131727.M3D
Рама\Рама_Parts\Gusset_001_140909_211100.M3D
Рама\Рама_Parts\Gusset_001_140909_211114.M3D
Рама\Рама_Parts\Gusset_001_140909_211123.M3D
Рама\Рама_Parts\Gusset_001_140909_211133.M3D
Рама\Рама_Parts\Gusset_001_220909_213704.M3D
Рама\Рама_Parts\Gusset_001_220909_214307.M3D
Рама\Рама_Parts\~$еллер ГОСТ 19425-74_001_110909_212936.M3~
Рама\Рама_Parts\~$олок неравнополочный ГОСТ 8510-86_001_130909_114219.M3~
Рама\Рама_Parts\~$олок неравнополочный ГОСТ 8510-86_001_130909_114633.M3~
Рама\Рама_Parts\~$уба квадратная ГОСТ 18475-82_001_130909_115633.M3~
Рама\Рама_Parts\~$уба квадратная ГОСТ 18475-82_001_130909_115806.M3~
Рама\Рама_Parts\~$уба квадратная ГОСТ 18475-82_001_130909_115830.M3~
Рама\Рама_Parts\~$уба квадратная ГОСТ 18475-82_001_130909_115952.M3~
Рама\Рама_Parts\~$уба квадратная ГОСТ 18475-82_001_130909_192843.M3~
Рама\Рама_Parts\~$уба квадратная ГОСТ 18475-82_001_130909_192926.M3~
Рама\Рама_Parts\Труба квадратная ГОСТ 18475-82_001_130909_115633.M3D
Рама\Рама_Parts\Труба квадратная ГОСТ 18475-82_001_130909_115806.M3D
Рама\Рама_Parts\Труба квадратная ГОСТ 18475-82_001_130909_115830.M3D
Рама\Рама_Parts\Труба квадратная ГОСТ 18475-82_001_130909_115952.M3D
Рама\Рама_Parts\Труба квадратная ГОСТ 18475-82_001_130909_192843.M3D
Рама\Рама_Parts\Труба квадратная ГОСТ 18475-82_001_130909_192926.M3D
Рама\Рама_Parts\Труба квадратная ГОСТ 8639-82 горячекатаная_001_120909_094309.M3D
Рама\Рама_Parts\Труба квадратная ГОСТ 8639-82 электросварная_001_220909_212907.M3D
Рама\Рама_Parts\Труба квадратная ГОСТ 8639-82 электросварная_001_220909_212910.M3D
Рама\Рама_Parts\Труба квадратная ГОСТ 8639-82 электросварная_001_220909_212914.M3D
Рама\Рама_Parts\Труба квадратная ГОСТ 8639-82 электросварная_001_220909_212916.M3D
Рама\Рама_Parts\Труба квадратная ГОСТ 8639-82 электросварная_001_220909_213739.M3D
Рама\Рама_Parts\Труба квадратная ГОСТ 8639-82 электросварная_001_220909_213804.M3D
Рама\Рама_Parts\Уголок неравнополочный ГОСТ 8510-86_001_130909_114219.M3D
Рама\Рама_Parts\Уголок неравнополочный ГОСТ 8510-86_001_130909_114633.M3D
Рама\Рама_Parts\Швеллер ГОСТ 19425-74_001_110909_212936.M3D
Рама\Рама_Parts\Швеллер ГОСТ 19425-74_001_110909_213456.M3D
Рама\Рама_Parts\Швеллер ГОСТ 19425-74_001_110909_213531.M3D
Рама\Рама_Parts\Швеллер ГОСТ 8240-97 без уклона полок_001_200909_160056.M3D
Рама\Рама_Parts\Швеллер ГОСТ 8240-97 без уклона полок_001_200909_160057.M3D
Рама\Рама_Parts\Швеллер ГОСТ 8240-97 без уклона полок_001_200909_160058.M3D
Рама\Рама_Parts\Швеллер ГОСТ 8240-97 без уклона полок_001_200909_160145.M3D
Редуктоа
Редуктоа
Редуктоа
Редуктоа
Редуктор основной\Редуктор\info.txt
Редуктор основной\Редуктор
Редуктор основной\Редуктор
Редуктор основной\Редуктор\Вал ведомый.m3d
Редуктор основной\Редуктор\Вал-червяк.m3d
Редуктор основной\Редуктор\Кольцо маслоуд_1.m3d
Редуктор основной\Редуктор\Кольцо маслоуд_2.m3d
Редуктор основной\Редуктор\Корпус.m3d
Редуктор основной\Редуктор\Крепежные элементы\Болт М10.m3d
Редуктор основной\Редуктор\Крепежные элементы\Болт М12.m3d
Редуктор основной\Редуктор\Крепежные элементы\Болт М12_.m3d
Редуктор основной\Редуктор\Крепежные элементы\Болт М8.m3d
Редуктор основной\Редуктор\Крепежные элементы\Гайка 12,6.m3d
Редуктор основной\Редуктор\Крепежные элементы\Гайка 8,6.m3d
Редуктор основной\Редуктор\Крышка подшипника 1 (гл).m3d
Редуктор основной\Редуктор\Крышка подшипника 1 (нс).m3d
Редуктор основной\Редуктор\Крышка подшипника 2 (гл).m3d
Редуктор основной\Редуктор\Крышка подшипника 2 (нс).m3d
Редуктор основной\Редуктор\Крышка смотрового отверстия.a3d
Редуктор основной\Редуктор\Крышка смотрового отверстия.a3d.bak
Редуктор основной\Редуктор\Крышка.m3d
Редуктор основной\Редуктор\Окно уровня масла.a3d
Редуктор основной\Редуктор\Подшипник 7212.m3d
Редуктор основной\Редуктор\Подшипник 7216.m3d
Редуктор основной\Редуктор\Подшипник 7306.m3d
Редуктор основной\Редуктор\Подшипник 7309.m3d
Редуктор основной\Редуктор\Пробка.m3d
Редуктор основной\Редуктор\Рым-болт М12.m3d
Редуктор основной\Редуктор\Червячное колесо\~$Венец.m3~
Редуктор основной\Редуктор\Червячное колесо\Болт_.m3d
Редуктор основной\Редуктор\Червячное колесо\Венец.bak
Редуктор основной\Редуктор\Червячное колесо\Венец.m3d
Редуктор основной\Редуктор\Червячное колесо\Маточина.m3d
Редуктор основной\Редуктор\Червячное колесо.a3d
Редуктор основной\Редуктор\Шпонка.m3d
Редуктор основной\Редуктор\Щуп.m3d
Рукоятка\Втулка.m3d
Рукоятка\деревяшка.m3d
Рукоятка\Рукоятка.a3d
Рукоятка\Рукоятка.m3d
станки\~$аверса.a3~
станки\~$Винт.m3~
станки\~$Планка.m3~
станки\~$Сборка.a3~
станки\~$Скоба.m3~
станки\~$Штырь.a3~
станки\Винт.m3d
станки\кулаки.a3d
станки\кулаки_Parts\Gusset_001_140909_123112.M3D
станки\кулаки_Parts\~$sset_001_140909_123112.M3~
станки\кулаки_Parts\~$уба ГОСТ 8734-75_001_140909_121944.M3~
станки\кулаки_Parts\~$уба ГОСТ 8734-75_001_140909_122119.M3~
станки\кулаки_Parts\Труба ГОСТ 8734-75_001_140909_121944.M3D
станки\кулаки_Parts\Труба ГОСТ 8734-75_001_140909_122119.M3D
станки\Планка.m3d
станки\Сборка.a3d
станки\Сборка.a3d.bak
станки\Скоба.m3d
станки\траверса.a3d
станки\траверса.a3d.bak
станки\Штырь.a3d
станки\Штырь.a3d.bak
станки\Штырь.m3d
станки\Штырь.m3d.bak
станки\Штырь_Parts\Gusset_001_140909_192056.M3D
станки\Штырь_Parts\~$sset_001_140909_192056.M3~
станки\Штырь_Parts\~$уба ГОСТ 8734-75_001_140909_192006.M3~
станки\Штырь_Parts\Труба ГОСТ 8734-75_001_140909_192006.M3D
Стойка подвижная\Вал.m3d
Стойка подвижная\Вал.m3d.bak
Стойка подвижная\Втулка.m3d
Стойка подвижная\Втулка.m3d.bak
Стойка подвижная\Ось.m3d
Стойка подвижная\Ось.m3d.bak
Стойка подвижная\Стакан.m3d
Стойка подвижная\Стойка в сборе.a3d
Стойка подвижная\Стойка в сборе.a3d.bak
Стойка подвижная\Стойка в сборе.spw
Стойка подвижная\Стойка.a3d
Стойка подвижная\Стойка.spw
Стойка подвижная\Стойка_Parts\Gusset_001_130909_122542.M3D
Стойка подвижная\Стойка_Parts\Gusset_001_130909_122605.M3D
Стойка подвижная\Стойка_Parts\Gusset_001_130909_122733.M3D
Стойка подвижная\Стойка_Parts\Gusset_001_130909_122831.M3D
Стойка подвижная\Стойка_Parts\Gusset_001_130909_122913.M3D
Стойка подвижная\Стойка_Parts\Gusset_001_130909_123036.M3D
Стойка подвижная\Стойка_Parts\Gusset_001_130909_125750.M3D
Стойка подвижная\Стойка_Parts\~$уба квадратная ГОСТ 8639-82 горячекатаная_001_130909_121011.M3~
Стойка подвижная\Стойка_Parts\Труба квадратная ГОСТ 8639-82 горячекатаная_001_130909_121009.M3D
Стойка подвижная\Стойка_Parts\Труба квадратная ГОСТ 8639-82 горячекатаная_001_130909_121011.M3D
Траверса\Гайка.m3d
Траверса\Крышка.m3d
Траверса\Крышка.m3d.bak
Траверса\Траверса.a3d
Траверса\Траверса.a3d.bak
Траверса\Траверса.spw
Траверса\Шайба траверсы.m3d
Фиксатор стойки\Ду 28.m3d
Фиксатор стойки\Ось.m3d
Фиксатор стойки\Планка.m3d
Фиксатор стойки\Пружина сжатия.m3d
Фиксатор стойки\Фиксатор.a3d
Фиксатор стойки\Фиксатор.a3d.bak
Фиксатор стойки\шайба.m3d
Электрика\Электрика.a3d
Электрика\Электрика.a3d.bak
01.05.ХХ.00.000 СБ - Стенд для разборки и сборки двигателей Сборочный чертеж.cdw
01.05.ХХ.00.022 - Винт.cdw
01.05.ХХ.01.021 - Кронштейн.cdw
01.05.ХХ.04.000 - Траверса.cdw
01.05.ХХ.04.001 - Вал.cdw
01.05.ХХ.04.003 - Пластина.cdw
01.05.ХХ.06.000 - Фиксатор опоры.cdw
01.05.ХХ.06.000 - Фиксатор опоры.spw
01.05.ХХ.11.000 - Штырь.cdw
01.05.ХХ.11.000 - Штырь.spw
01.05.ХХ.11.002 - Штырь.cdw
Вал.m3d
⥫ ᨭ஭ 2804 3 380 ,50 ,IM1081 ⠭ ଥ.m3d
Кожух.m3d
Кронштейн.m3d
Перекладина.m3d
Пластина.m3d
Привод.a3d
Стенд.a3d
Редуктор основной\Редуктор\Крепежные элементы
Редуктор основной\Редуктор\Червячное колесо
Ванна\Ванна_Parts
направляющая\Направляющая_Parts
Рама\Рама_Parts
Редуктор основной\Редуктор
станки\кулаки_Parts
станки\Штырь_Parts
Стойка подвижная\Стойка_Parts
Ванна
Муфта предохранительная со срезным штифтом
направляющая
Рама
Редуктоа
Редуктор основной
Рукоятка
станки
Стойка подвижная
Траверса
Фиксатор стойки
Электрика
