Стенд для разборки, сборки муфты сцепления автомобиля

1
210
6204
27
2
80

Стенд для разборки сборки сцепления. Деталировки, спецификации к деталировкам. Стенд разборки и сборки муфт сцепления предназначен для сжатия пружин при разборке и сборке муфт сцепления двигателей А – 01М; А – 41; СМД – 17КН; СМД – 18КН; СМД – 19; СМД – 20; СМД – 23; СМД – 60; СМД – 62; СМД – 64; СМД – 72; Д – 65М; Д – 240; Д – 240Л; СКД – 6 «Енисей – 1200»

Устройство стенда.

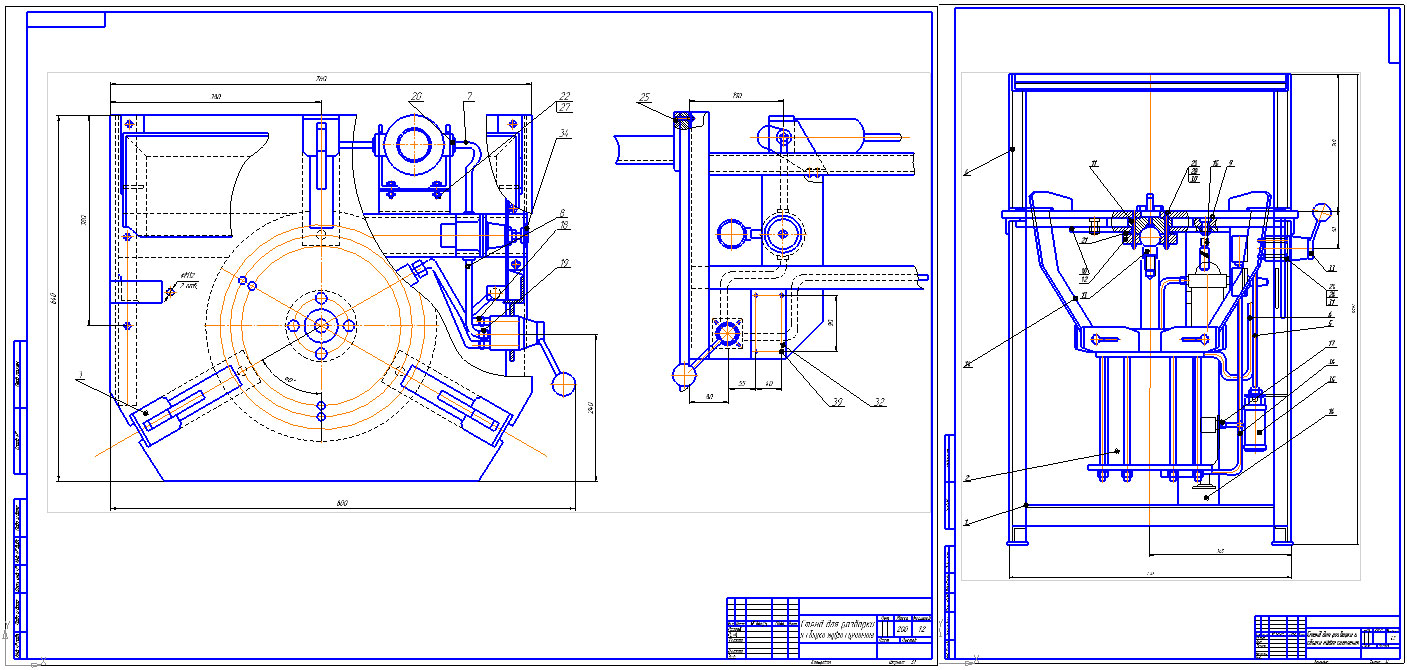

Стенд состоит из основания 1, сварной конструкции с закрепленной на ней плитой 7, для установки подвергающихся ремонту муфт сцепления; пневмоцилиндра 2 с пружинами 3 для сжатия муфт пружин, размещенного внутри стенда; механизма регулирования развода прижимов; аппаратура подготовки воздуха; стойка 6 для инструмента и деталей, расположенной над плитой стенда, являющейся конструктивной разработкой.

Принцип работы стенда.

Шток 9 пневмоцилиндра 2 с помощью шарового шарнира 10 соединен с центральной частью плиты 6, прижимами 3 шарнирно закрепленными на крышке, их рабочие концы размещены в ползунах, установленных в свою очередь, в радиальных пазах плиты 7. с тремя спиральными пазами, взаимодействующими с ползунами 5 с помощью закрепленных на них пальцев.
При подаче сжатого воздуха в поршневую полость гильза цилиндра перемешивается в низ, прижимы возводятся, захватывают установленную на стенде муфту сцепления и прижимают ее к плите, сжимая пружины и обеспечивая возможность разборки (складки) муфт. При повороте диска 4 с помощью рукоятки 11, выполняющей одновременно роль фиксатора, ползуны 5 перемещаются в радиальных пазах плиты, обеспечивая установку прижимов в требуемом положении.
Стенд укомплектован ложементом одна сторона которого предназначена для установки муфт сцепления двигателя А – 01М, другая А – 41; тремя ловцами и оправкой применяемых при сборке муфт сцепления коробки передач зерноуборочного комбайна.


Сообщить о проблеме
Автор
user-avatar MrPonchik
Дата
21.06.2012
Язык
Русский
Состав
Сборочный чертеж(СБ) (2а листа), Спецификация, Деталировки
Софт
Компас v12, CDW
Содержимое архива
  • Диплом бакалавра
    • 01ТСД 191 201000 - Графік загрузки майстерні.cdw
    • N1я.docx
    • N2я.doc
    • N3я.docx
    • N4я.doc
    • N5я.doc
    • N6я.docx
    • Nпомісячний календар.doc
    • NТехніка бесіііпекия.docx
    • Ведомость .doc
    • висновок.doc
    • Вступ.doc
    • Графікя.doc
    • Дипл проект бакалавра(розрахунок).xls
    • Зміст.doc
    • лист1.frw
    • лист3.frw
    • план масерской.cdw
    • Реферат.doc
    • Список літератури.doc
    • Титул.doc
    • Чертеж.cdw
    • Шановні голова та члени комісії до вашої уваги представлен дипломний проект на тему.docx
  • лист1.frw
  • лист3.frw
  • Спецификация на пневмоцилиндр.spw
  • Спецификация на стенд.spw
  • Спецификация на стойку.spw
  • Чертеж.cdw
  • Чертеж1.cdw
