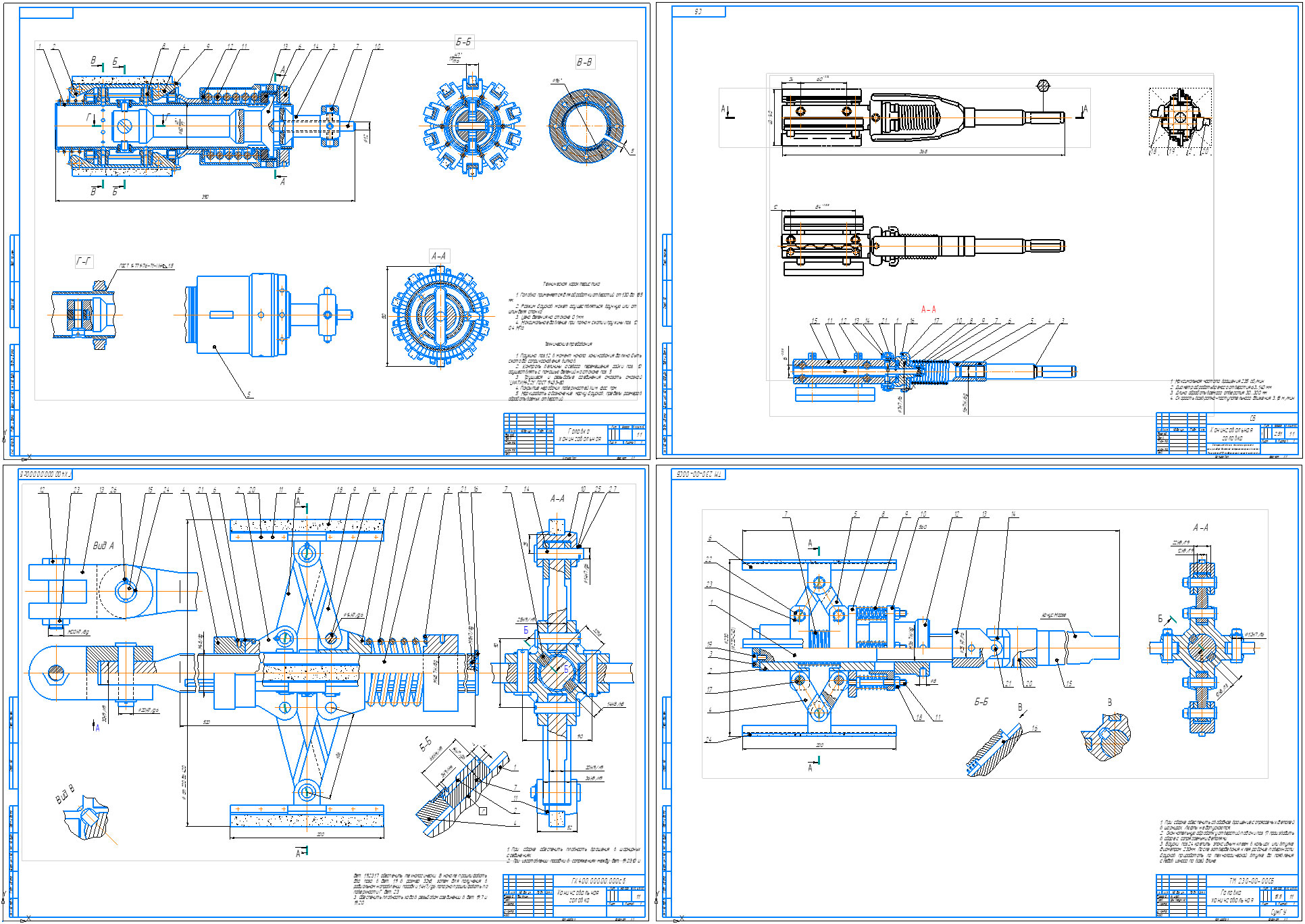

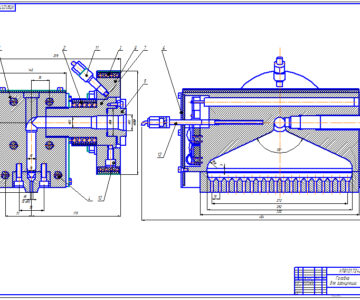

Чертеж хонинговальная головка

Хонинговальная головка предназначена для хонингования отверстий. Все в архиве их четыре разных: 1. диаметром от 220 до 420мм; 2. диаметром от 220 до 240 мм; 3. диаметром от 130 до 185мм; 4. диаметром от 63 до 140мм;

На хонинговальную головку 130-185 нет спецификации.
1.Головка применяется для обработки отверстий от 130 до 185 мм.
2.Разжим брусков может осуществляться вручную или от шпинделя станка.
3.Цена деления на стакане 0,1 мм.
4.Максимальное давление при полном сжатии пружины поз. 12 0,4 МПа.

ТХ на 63-140
1.Максимальная частота вращения 235 об/мин
2.Диаметр обрабатываемого отверстия 63...140 мм
3.Длина обрабатываемого отверстия 30....300 мм
4.Скорость возвратно-поступательного движения 3...18

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 14
