Головка хонинговальная 125

Головка хонинговальная устанавливается на вертикально-хонинговальный станок 3Н85, для обработки внутренних поверхностей детали и получения высокой шероховатости и точности обрабатываемой поверхности.

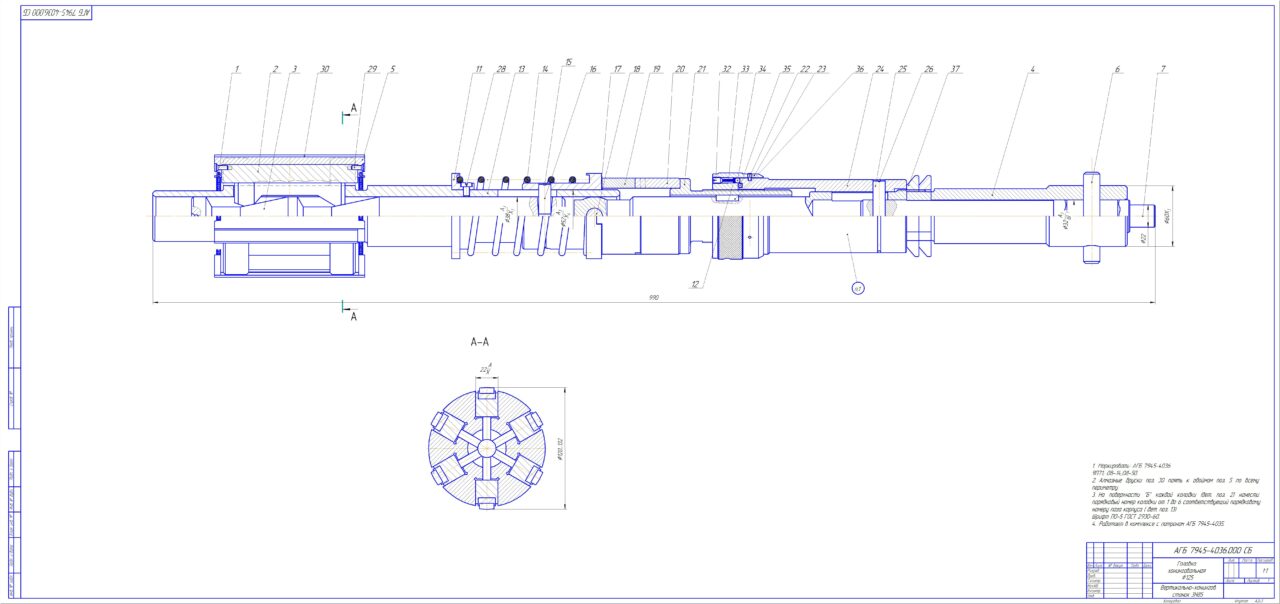

Состав: Сборочный чертеж(СБ), Спецификация, Деталировка(пружина, колодка, валик подачи, валик соединительный, обойма, штифт, тяга, кольцо, шайба, корпус, пружина, кольцо пружинное, палец, втулка, штифт, муфта, втулка, втулка, винт, гайка, втулка) Язык документа

Софт: КОМПАС-3D 16.1

Сайт: www

Файлы:
Головка хонинговальная на 125/АГБ 7945-4036.000 - Головка хонинговальная 125.spw
Головка хонинговальная на 125/АГБ 7945-4036.000 СБ - Головка хонинговальная на 125..cdw
Головка хонинговальная на 125/АГБ 7945-4036.001 - Пружина.cdw
Головка хонинговальная на 125/АГБ 7945-4036.002 - Колодка.cdw
Головка хонинговальная на 125/АГБ 7945-4036.003 - Валик подачи.cdw
Головка хонинговальная на 125/АГБ 7945-4036.004 - Валик соеденительный.cdw
Головка хонинговальная на 125/АГБ 7945-4036.005 - Обойма.cdw
Головка хонинговальная на 125/АГБ 7945-4036.006 - Штифт.cdw
Головка хонинговальная на 125/АГБ 7945-4036.007 - Тяга.cdw
Головка хонинговальная на 125/АГБ 7945-4036.011 - Кольцо.cdw
Головка хонинговальная на 125/АГБ 7945-4036.012 - Шайба.cdw
Головка хонинговальная на 125/АГБ 7945-4036.013 - Корпус.cdw
Головка хонинговальная на 125/АГБ 7945-4036.014 - Пружина.cdw
Головка хонинговальная на 125/АГБ 7945-4036.015...026 - Кольцо пружинное.cdw
Головка хонинговальная на 125/АГБ 7945-4036.016..025 - Палец.cdw
Головка хонинговальная на 125/АГБ 7945-4036.017 - Втулка.cdw
Головка хонинговальная на 125/АГБ 7945-4036.018 - Штифт.cdw
Головка хонинговальная на 125/АГБ 7945-4036.019 - Муфта.cdw
Головка хонинговальная на 125/АГБ 7945-4036.020 - Втулка.cdw
Головка хонинговальная на 125/АГБ 7945-4036.021 - Втулка.cdw
Головка хонинговальная на 125/АГБ 7945-4036.022 - Винт.cdw
Головка хонинговальная на 125/АГБ 7945-4036.023 - Гайка.cdw
Головка хонинговальная на 125/АГБ 7945-4036.024 - Втулка.cdw
Головка хонинговальная на 125
