Головка хонинговальная на 125 мм

Инструмент, который используется при хонинговании, называется хоном, или хонинговальной головкой. Хон представляет собой металлорежущий инструмент, состоящий из трех и более абразивных брусков (камней), расположенных по периметру. Применяется для финишной обработки отверстий и других круглых труднодоступных поверхностей в тех случаях, когда остальные методы абразивной обработки применить нельзя или их применение будет нецелесообразно.

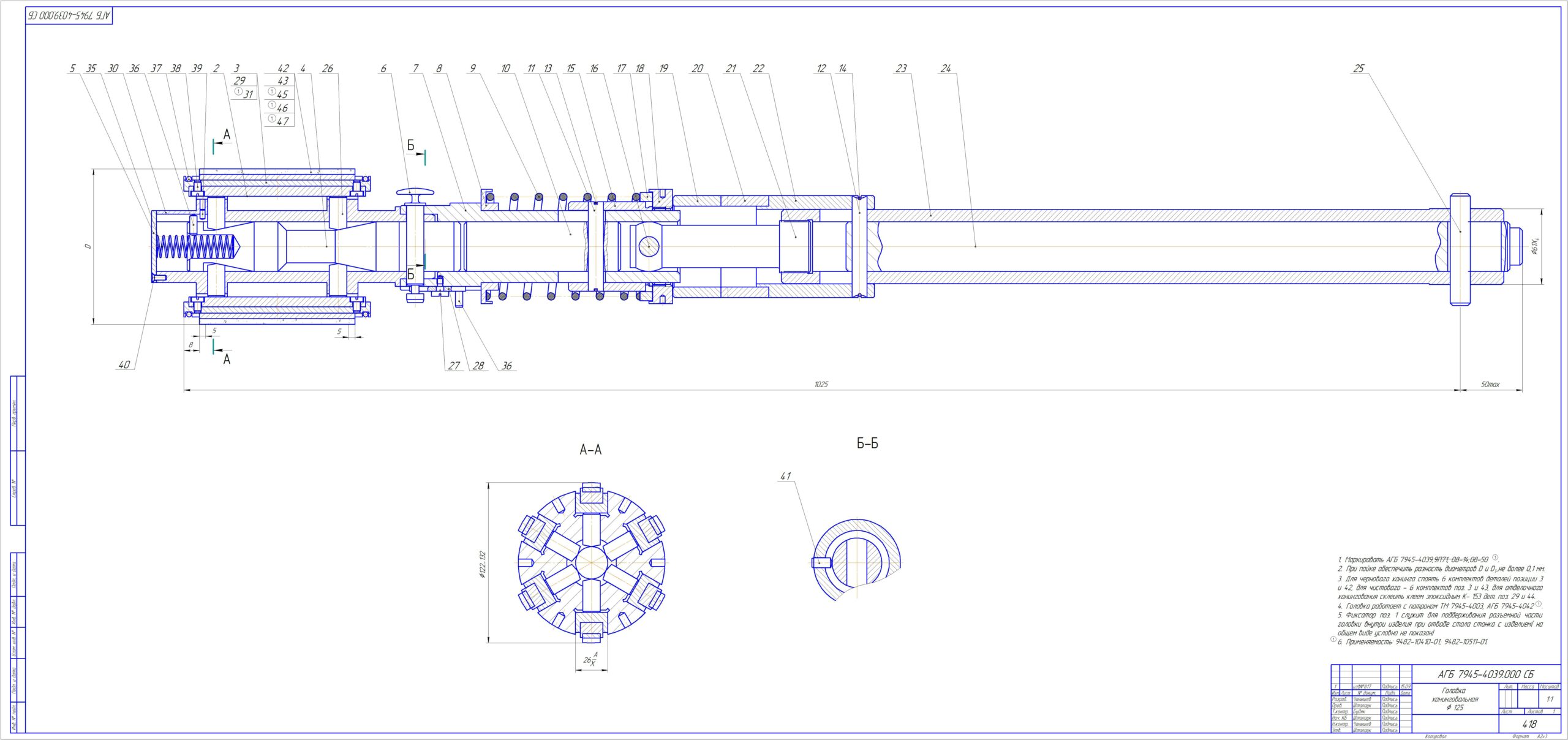

Состав: Сборочный чертеж(СБ, 3 шт.), Спецификация(3 шт.), Деталировка(обойма, валик подачи, крышка, палец, гильза, кольцо, пружина, толкатель, палец, кольцо пружинное, втулка, штифт, кольцо, кольцо упорное, муфта, втулка, переходник, втулка, удлинитель, штифт, плунжер, винт, планка, корпус, фиксатор, колодка.

Софт: КОМПАС-3D 16.1

Сайт: www

Файлы:

Головка хонинговальная на 125мм/

Головка хонинговальная на 125мм/АГБ 7945-4039.019 - Муфта.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.011..012 - Палец.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.009 - Пружина.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.003.029..031 - Обойма.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.110 - Колодка.spw

Головка хонинговальная на 125мм/АГБ 7945-4039.023 - Удлинитель.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.027 - Винт.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.017 - Кольцо.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.015 - Втулка.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.025 - Штифт.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.013...014 - Кольцо пружинное.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.100 СБ - Фиксатор сборочный чертеж.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.030 - Корпус.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.110 СБ - Колодка сборочный чертеж.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.100 - Фиксатор.spw

Головка хонинговальная на 125мм/АГБ 7945-4039.020 - Втулка.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.021 - Переходник.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.024 - Толкатель .cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.026 - Плунжер.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.016 - Штифт.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.018 - Кольцо упорное.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.006 - Палец.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.005 - Крышка.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.028 - Планка.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.000 -Головка хонинговальная.spw

Головка хонинговальная на 125мм/АГБ 7945-4039.000 СБ - Головка хонинговальная на 125.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.008 - Кольцо.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.004 - Валик подачи.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.022 - Втулка.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.010 - Толкатель.cdw

Головка хонинговальная на 125мм/АГБ 7945-4039.007 - Гильза.cdw
