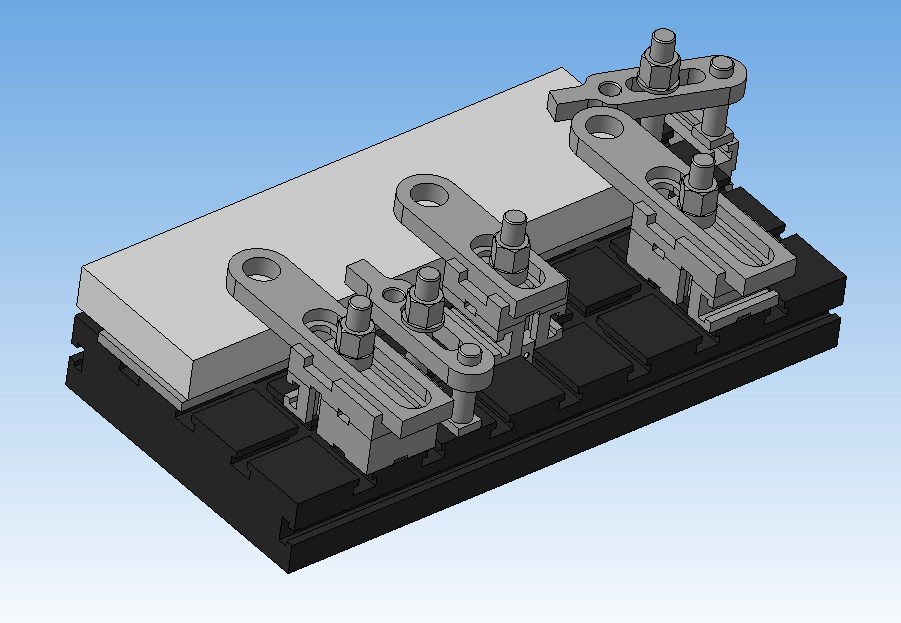

Кондуктор для сверления трех отверстий в стойке в КОМПАС-3D

Кокшетауский государственный университет им. Ш.Ч.Валиханова
Кафедра инженерных технологий и транспорта
Курсовой проект по дисциплине "Детали машин и основы конструирования"
на тему:"Конструирование кондуктора для сверления"
Кокшетау 2012

Применение кондуктора позволяет сверлить отверстия без предварительной разметки. Сверление отверстий по кондуктору получается более точным, чем по разметке. Кондуктор создает направление сверлу и предупреждает уводку его в сторону, особенно при глубоком сверлении.Кондуктор оредставляет собой металлическую коробку с откидной крышкой. Форма коробки соответствует обрабатываемой детали. В некоторых случаях при больших размерах детали целого кондуктора на всю деталь не делают, а помещают деталь в кондуктор только той частью, в которой сверлят отверстия. Кондуктор в этом случае обхватывает только небольшой участок самой детали. Кондукторные плиты расположены над теми местами лонжерона, на которых должны устанавливаться узлы и где должны быть просверлены отверстия. Кондуктор состоит из корпуса, направляющих втулок, через которые проходит сверло,
зажимов для закрепления детали в кондукторе и фиксаторов, по которым в кондукторе устанавливают деталь. Иногда кондуктор заменяют той металлической деталью, для установки которой сверлят отверстия на деревянной детали. В этом случае после закрепления металлической детали, через имеющиеся в ней отверстия, сверлят отверстия в древесине. Применение кондуктора значительно сокращает время, затрачиваемое на разметку и сверление. Установка сверла и детали на столе аналогична установке при сверлении по разметке
