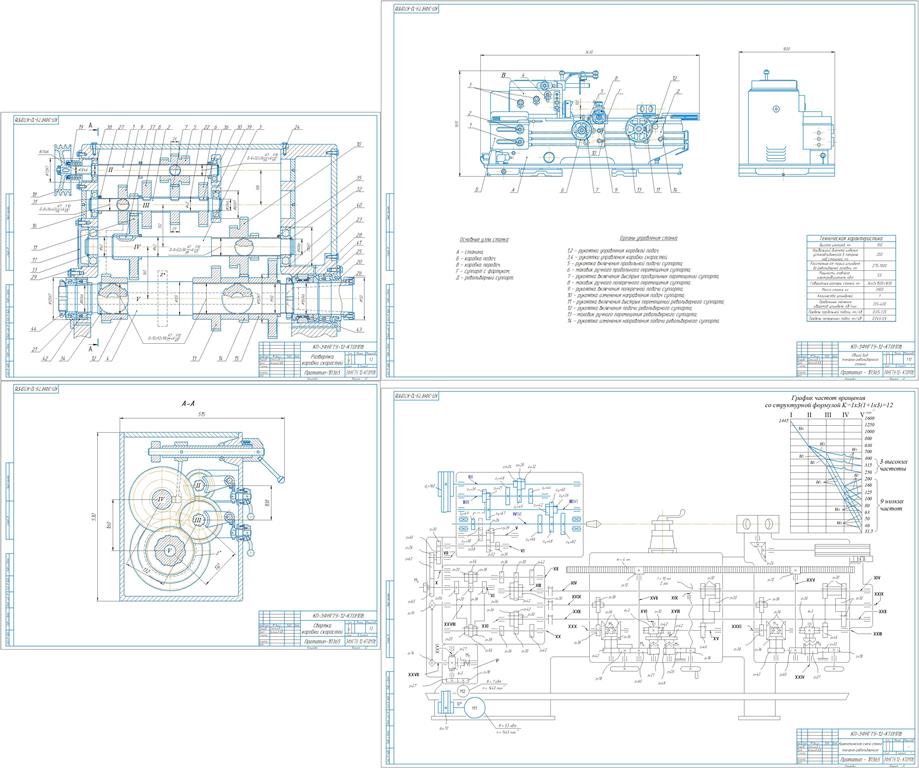

Коробка скоростей токарно-револьверного станка (прототип 1П365) с числом ступеней коробки равным 12.

Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ им. Р.Е. Алексеева
Кафедра: «Технология и оборудование машиностроения»
На тему: Коробка скоростей токарно-револьверного станка со структурной формулой: К=1х3(1+1х3)=12
Заволжье 2015

Исходные данные:
Обрабатываемый материал: жаропрочные стали и сплавы;
Материал режущей части: быстрорежущие стали и твёрдые сплавы;
Сведения о станке – прототипе: станок универсальный, =1,26;
Предельные размеры обрабатываемых деталей:
– при точении Dmax = 200 мм;
– при сверлении Dmax = 20 мм;
Предельная глубина резания: 3 мм;
Число скоростей: 12;
Структурная формула: К = 1х3(1+1х3) = 12

ОГЛАВЛЕНИЕ
Введение 2
Общие сведения о металлорежущих станках 3
1 Определение основных технических характеристик станка 6
1.1 Диапазон регулирования частоты вращения шпинделя 6
1.2 Диапазон регулирования подач 9
1.3 Мощность электродвигателя привода главного движения 9
1.4 Тяговое усилие подачи и мощность двигателя подачи 10
2 Кинематический расчёт привода главного движения 13
2.1 Построение графика частот вращения шпинделя 13
2.2 Выбор кинематической схемы привода главного движения 15
2.3 Определение чисел зубьев и модулей зубчатых колёс 16
2.4 Определение окружных скоростей зацепления колёс 17
2.5 Аналитическая проверка точности кинематического расчёта 18
3 Силовые расчёты элементов спроектированного узла 20
3.1 Механическая характеристика привода главного движения 20
3.2 Расчёт наиболее нагруженной зубчатой передачи на 21
выносливость при изгибе 21
3.3 Расчёт наиболее нагруженной зубчатой передачи на контактную выносливость 24
3.4 Определение диаметров валов. Расчёт наиболее нагруженного вала на усталостную прочность 25
4 Шпиндельный узел с опорами качения 30
5 Система смазки 31
6 Автоматизация работы станка 32
Заключение 33
Список используемой литературы 34
