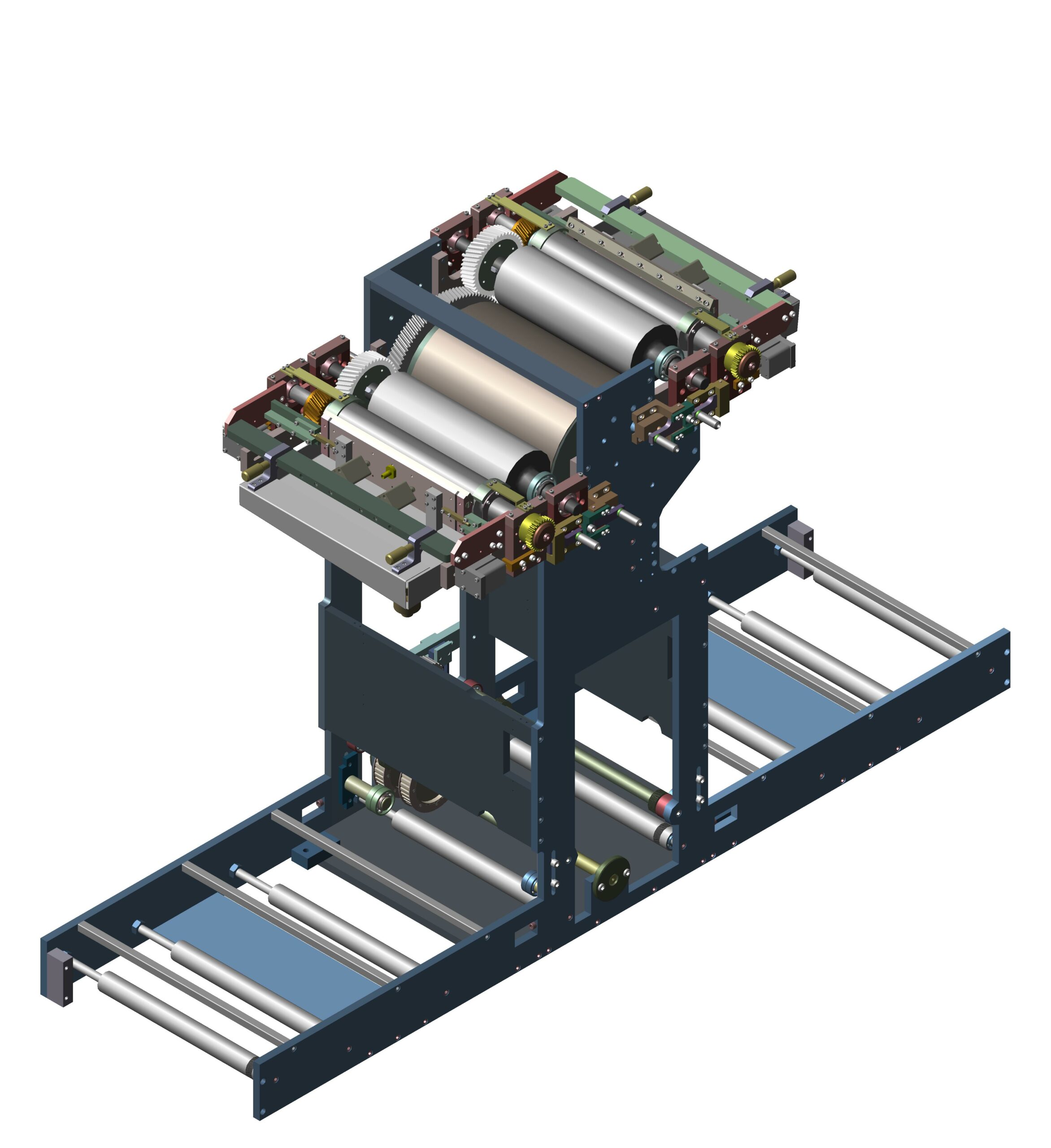

Узел станка по окраске белой салфетки с двумя печатными блоками для нанесения рисунка при помощи клише. Ширина клише 235-240 мм. Возможность установки третьего печатного блока на раму красящего узла.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Красящий узел станка по производству салфетки с двумя печатными блоками
Красящий узел станка по производству салфетки с двумя печатными блоками
0
343
2494
2
0
500
Сообщить о проблеме
Автор
Кривопусков Владимир
Дата
10.11.2014
Язык
Русский
Состав
3D Сборка красящего узла и блоков печати, Модели деталей.
Софт
КОМПАС-3D 14 SP1
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Блин левый.m3d
-
Блин правый.m3d
-
Блок подвеса кассеты левый(печатный узел1).a3d
-
Блок подвеса кассеты левый(печатный узел2).a3d
-
Блок подвеса кассеты правый(печатный узел1).a3d
-
Блок подвеса кассеты правый(печатный узел2).a3d
-
Болт М16х30 ГОСТ 15589-70.a3d
-
Болт М16х40 ГОСТ 7805-70.A3D
-
Бонка.m3d
-
Вал-клише.m3d
-
Вал-клише в сборе.a3d
-
Валик анилоксовый.m3d
-
Валик анилоксовый в сборе.a3d
-
Вал нижний привода зубчатых шкивов.m3d
-
Вал нижний привода зубчатых шкивов в сборе.a3d
-
Вал поликлиновых ремней.m3d
-
Вал поликлиновых ремней в сборе.a3d
-
Вал приводной.m3d
-
Ванна печатного узла 1 в сборе.a3d
-
Ванна печатного узла1(развертка).m3d
-
Ванна печатного узла 1.m3d
-
Ванна печатного узла 2 в сборе.a3d
-
Ванна печатного узла 2.m3d
-
Венец зубчатый основного барбана.m3d
-
Винт А.М4-6gx14 ГОСТ 17475-80.a3d
-
Винт М5x8 ГОСТ 11738-84.A3D
-
Винт М5x10 ГОСТ 11738-84.a3d
-
Винт М5x20 ГОСТ 11738-84.a3d
-
Винт М5x30 ГОСТ 11738-84.A3D
-
Винт М6x16 ГОСТ 11738-84.A3D
-
Винт М6x25 ГОСТ 11738-84.A3D
-
Винт М6x35 ГОСТ 11738-84.a3d
-
Винт М6x60 ГОСТ 11738-84.a3d
-
Винт М8x25 ГОСТ 11738-84.a3d
-
Винт М8х35 ГОСТ17475-80.a3d
-
Винт М10x10 ГОСТ 1477-93.M3D
-
Винт М10х25 ГОСТ11738-84.M3D
-
Винт М10х30 ГОСТ11738-84.M3D
-
Винт М10х35 ГОСТ11738-84.M3D
-
Винт М10х50 ГОСТ11738-84.M3D
-
Винт М12x15 ГОСТ 11738-84.A3D
-
Винт М12x30 ГОСТ 11738-84.A3D
-
Винт М12x40 ГОСТ 11738-84.a3d
-
Винт М12x50 ГОСТ 11738-84.A3D
-
Винт М12x70 ГОСТ 11738-84.M3D
-
Винт М12х38.M3D
-
Втулка дистанционная зубч. шкивов.m3d
-
Гайка М5 ГОСТ 5927-70.a3d
-
Гайка М10 ГОСТ5915-70.a3d
-
Гайка М10 ГОСТ15521-70.a3d
-
Гайка М12 ГОСТ 5927-70.A3D
-
Гайка М20 ГОСТ 5915-70.a3d
-
Главный цилиндр в сборе.a3d
-
Главный цилиндр с подшипниками.a3d
-
Диск шкива.m3d
-
Кассета печатного узла №1 в сборе.a3d
-
Кассета печатного узла №2 в сборе.a3d
-
Кассета узла печати №1.m3d
-
Кассета узла печати №2.m3d
-
Кольцо A30.50 ХГА ГОСТ 13940-86.a3d
-
Кольцо A50.50 ХГА ГОСТ 13942-86.a3d
-
Кольцо ВК-62 ГОСТ13941-78.m3d
-
Кольцо НК-20 ГОСТ9301-78.m3d
-
Кольцо НК-25 ГОСТ9301-78.m3d
-
Кольцо внутреннее 104.m3d
-
Кольцо внутреннее 105.m3d
-
Кольцо внутреннее 108.m3d
-
Кольцо внутреннее 110.m3d
-
Кольцо внутреннее 204.m3d
-
Кольцо внутреннее 205.m3d
-
Кольцо внутреннее 206.m3d
-
Кольцо внутреннее 207.m3d
-
Кольцо внутреннее UC206.m3d
-
Кольцо внутреннее UC210.m3d
-
Кольцо дистанционное.m3d
-
Кольцо наружное 104.m3d
-
Кольцо наружное 105.m3d
-
Кольцо наружное 108.m3d
-
Кольцо наружное 110.m3d
-
Кольцо наружное 204.m3d
-
Кольцо наружное 205.m3d
-
Кольцо наружное 206.m3d
-
Кольцо наружное 207.m3d
-
Кольцо наружное UC206.m3d
-
Кольцо наружное UC210.m3d
-
Кольцо шаровое.m3d
-
Корпус F210 с подшипником.A3D
-
Корпус подачи краски кассеты.m3d
-
Корпус подшипника 105.m3d
-
Корпус подшипника 205.m3d
-
Корпус подшипника F210.m3d
-
Корпус подшипника вала-клише левый.a3d
-
Корпус подшипника вала-клише левый.m3d
-
Корпус подшипника вала-клише правый.a3d
-
Корпус подшипника вала-клише правый.m3d
-
Корпус подшипника керамического вала левый(1 узел).A3D
-
Корпус подшипника керамического вала левый(2 узел).a3d
-
Корпус подшипника керамического вала левый.m3d
-
Корпус подшипника керамического вала правый(1узел).a3d
-
Корпус подшипника керамического вала правый(2 узел).a3d
-
Корпус подшипника керамического вала правый.M3D
-
Корпус с подшипником 205 в сборе.a3d
-
Красящий узел в сборе.a3d
-
Кронштейн крепления бокового пневмоцилиндра.M3D
-
Кронштейн натяжного ролика.a3d
-
Кронштейн натяжной.m3d
-
Кронштейн натяжной в сборе.a3d
-
Кронштейн основной узла печати.m3d
-
Кронштейн поворотный вала-клише левый.a3d
-
Кронштейн поворотный вала-клише правый.a3d
-
Кронштейн поворотный левый.m3d
-
Кронштейн поворотный правый.m3d
-
Кронштейн подвески ванны.m3d
-
Кронштейн подвески ванны левый.m3d
-
Кронштейн подвески ванны правый.m3d
-
Кронштейн прижимного ролика.a3d
-
Кронштейн с огибным роликом в сборе.a3d
-
Кронштейн фиксирующий.m3d
-
Кронштейн штока пневмоцилиндра бокового.m3d
-
Крышка корпуса подш. керам. вала правая.m3d
-
Крышка корпуса подшипника вала-клише.m3d
-
Крышка корпуса подшипника керамического вала левая.M3D
-
Лапа плиты поперечной №3.m3d
-
Манжета 50х68х8.m3d
-
Маслёнка 1-В ГОСТ 1303-76 (М10х1).m3d
-
Маслёнка М10х1 ГОСТ 1303-76.a3d
-
Обечайка главного цилиндра.m3d
-
Обечайка обрезиненного ролика.m3d
-
Обечайка ролика протяжки бумаги.m3d
-
Ограничитель краски левый печатного узла 1.a3d
-
Ограничитель краски левый печатного узла 2.a3d
-
Ограничитель краски правый печатного узла 1.a3d
-
Ограничитель краски правый печатного узла 2.a3d
-
Опора поворотного кронштейна.m3d
-
Опора поворотного кронштейна левая в сборе.a3d
-
Опора поворотного кронштейна правая в сборе.a3d
-
Основание поворотного кронштейна левое.m3d
-
Основание поворотного кронштейна правое.m3d
-
Ось главного цилиндра.m3d
-
Ось кассеты.m3d
-
Ось кронштейна.m3d
-
Ось кронштейна натяжного ролика.m3d
-
Ось кронштейна огибного ролика.m3d
-
Ось кронштейна прижимного ролика.m3d
-
Ось обрезиненного ролика.m3d
-
Ось отклоняющего ролика.m3d
-
Ось ролика протяжки бумаги.m3d
-
Ось шкива 40-Н-20.m3d
-
Печатный узел №1.a3d
-
Печатный узел №2.a3d
-
Планка крепления натяжных роликов.m3d
-
Планка кронштейна натяжного ролика.m3d
-
Планка кронштейна огибного ролика.m3d
-
Планка кронштейна прижимного ролика.M3D
-
Планка лев. 3 подвеса касс. печатн. узла1.m3d
-
Планка левая 1 подвеса касс. печатн. узла1.m3d
-
Планка левая 2 блока подвески кассеты печатного узла №1.m3d
-
Планка ножевая.m3d
-
Планка отклоняющего ролика.m3d
-
Планка правая 1 блока подвески кассеты печатного узла №1.M3D
-
Планка правая 2 блока подвески кассеты печатного узла №1.M3D
-
Планка правая 3 блока подвески кассеты печатного узла №1.M3D
-
Планка торцевая кассеты.m3d
-
Планка упорная 1.m3d
-
Планка упорная 2.m3d
-
Планшайба подшипника 206.m3d
-
Планшайба шкива поликлинового.m3d
-
Пластина боковая левая (печатный узел1).m3d
-
Пластина боковая левая (печатный узел2).m3d
-
Пластина боковая правая (печатный узел1).m3d
-
Пластина боковая правая (печатный узел2).m3d
-
Плита боковая левая.m3d
-
Плита боковая правая.m3d
-
Плита боковая фигурная.m3d
-
Плита левая.a3d
-
Плита поперечная №1.m3d
-
Плита поперечная №2.m3d
-
Плита поперечная №3 с лапами.a3d
-
Плита поперечная №3.m3d
-
Плита правая.a3d
-
Плита соединительная №1.m3d
-
Плита соединительная №2.m3d
-
Плита соединительная №3.m3d
-
Плита соединительная №4.m3d
-
Плита соединительная №5.m3d
-
Пневмоцилиндр подвода керам. вала.m3d
-
Пневмоцилиндр поджатия кассеты.m3d
-
Подшипник 104 ГОСТ 8338-75.a3d
-
Подшипник 105 ГОСТ 8338-75.a3d
-
Подшипник 108 ГОСТ 8338-75.a3d
-
Подшипник 110 ГОСТ 8338-75.a3d
-
Подшипник 204 ГОСТ 8338-75.a3d
-
Подшипник 205 ГОСТ 8338-75.a3d
-
Подшипник 206 ГОСТ 8338-75.a3d
-
Подшипник 207 ГОСТ 8338-75.a3d
-
Подшипник UC206 SKF.a3d
-
Подшипник UC210.a3d
-
Привод в сборе.a3d
-
Прокладка кассеты.m3d
-
Профиль 20х20х1.a3d
-
Пружина масленки.m3d
-
Пружина сжатия.m3d
-
Рама в сборе.a3d
-
Резиновый слой.m3d
-
Ролик натяжной в сборе.a3d
-
Ролик обрезиненный в сборе.a3d
-
Ролик обрезиненный с кронштейнами.a3d
-
Ролик отклоняющий в сборе.a3d
-
Ролик протяжки бумаги в сборе.a3d
-
Рукоятка.m3d
-
Рукоятка регулировки поворотного кронштейна.M3D
-
Сектор ограничительный левый.m3d
-
Сектор ограничительный правый.m3d
-
Скоба ограничительная.m3d
-
Спецболт натяжной.m3d
-
Спецболт основания кронштейна.m3d
-
Стакан в сборе.a3d
-
Стакан подшипниковый.m3d
-
Стакан со шкивами и шестерней в сборе.a3d
-
Ступица вала-клише.m3d
-
Ступица приводной шестерни.m3d
-
Ступица шестерни вала-клише.m3d
-
Стяжка.a3d
-
Толкатель.m3d
-
Труба 20х20х1ГОСТ8639-68.m3d
-
Узел натяжения и регулировки ремней.a3d
-
Узел подвески ванны и распора кассеты1.a3d
-
Узел подвески ванны и распора кассеты2.a3d
-
Шайба стяжная.m3d
-
Шайба установочная.m3d
-
Шарик 104.m3d
-
Шарик 105.m3d
-
Шарик 108.m3d
-
Шарик 110.m3d
-
Шарик 204.m3d
-
Шарик 205.m3d
-
Шарик 206.m3d
-
Шарик 207.m3d
-
Шарик UC206.m3d
-
Шарик UC210.m3d
-
Шарик маслёнки диам.3мм.m3d
-
Шестерня анилоксового вала.m3d
-
Шестерня анилоксового вала приводная.m3d
-
Шестерня вала-клише.m3d
-
Шестерня вала-клише в сборе.a3d
-
Шестерня привода основного барабана.M3D
-
Шестерня приводная в сборе.a3d
-
Шкив 40-Н-20 в сборе.a3d
-
Шкив 40-Н-20.m3d
-
Шкив в сборе.a3d
-
Шкив для зубчатого ремня 34-Н40.m3d
-
Шкив для поликлинового ремня.M3D
-
Шпонка 8х7х30 ГОСТ 23360-78.m3d
-
Шпонка 8х7х84 ГОСТ 23360-78.m3d
-
Штуцер ванны сливной.m3d
-
Штуцер подачи краски.m3d
-
