Кузнечный молот пружинный

3
6
466
3
1
50

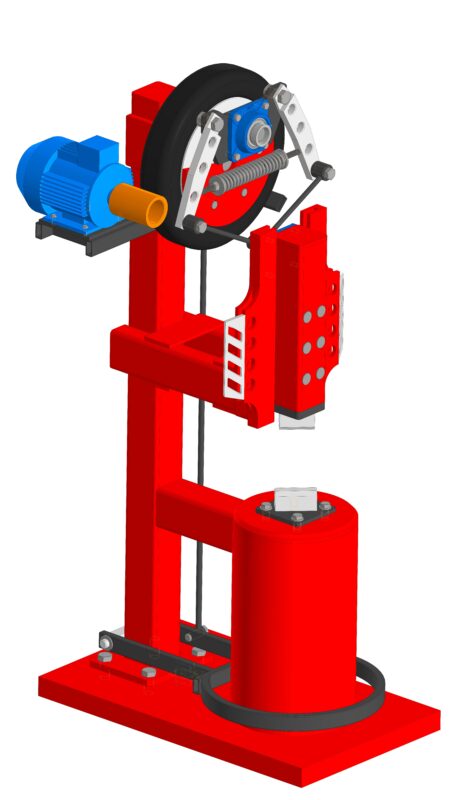

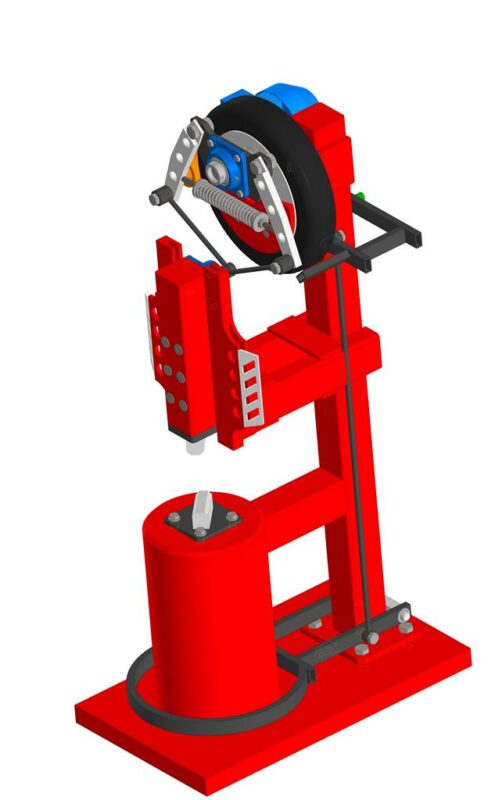

Молот кузнечный рессорно-пружинный, с приводом эл.двигателя АИР80 через автомобильное колесо с рессорными пружинами раскрутки молота и компенсации при ударах , регулировка скорости через ножную педаль.

Габаритные размеры станка 600*500*1632мм. Эл.двигатель АИР 80А2У2 1.5кВТ, 1500 об/мин. Рампа наклонная, подшипники SKF 35, 40 FM, бабка ф300мм, стенка 10мм, L=500мм, Молот ударный (засыпной) у утяжелителями 120*120мм L=500мм. Колонна 100*100 L=1566мм креплением и заглушкой. Педаль, губки верхние и нижние износостойкие, Плита опорная 500*840*50мм, направляющие молота тефлоновые


Сообщить о проблеме
Автор
user-avatar Кирилл
Дата
13.05.2025
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 21 домашняя Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-35M_bt.m3d 35M_bt.m3d
    • icon-35M_st.m3d 35M_st.m3d
    • icon-SKF_F4BE 35M-TRB-STH.a3d SKF_F4BE 35M-TRB-STH.a3d
    • icon-SKF_F4BE 35M-TRB-STH_h.m3d SKF_F4BE 35M-TRB-STH_h.m3d
    • icon-1_PART_FY_508_M_h_in_ASM_SKF_FY_40_FM.m3d 1_PART_FY_508_M_h_in_ASM_SKF_FY_40_FM.m3d
    • icon-2_PART_1_4_28_SAE_LT_in_ASM_SKF_FY_40_FM.m3d 2_PART_1_4_28_SAE_LT_in_ASM_SKF_FY_40_FM.m3d
    • icon-3_PART_YET_208_bearing_in_ASM_SKF_FY_40_FM.m3d 3_PART_YET_208_bearing_in_ASM_SKF_FY_40_FM.m3d
    • icon-4_PART_40802972121621230360_in_ASM_SKF_FY_40_FM.m3d 4_PART_40802972121621230360_in_ASM_SKF_FY_40_FM.m3d
    • icon-SKF_FY 40 FM.a3d SKF_FY 40 FM.a3d
  • icon-Бабка. Основа.m3d Бабка. Основа.m3d
  • icon-Бабка. крышка.m3d Бабка. крышка.m3d
  • icon-Балка молота.m3d Балка молота.m3d
  • icon-Боек нижний.a3d Боек нижний.a3d
  • icon-Верхняя поперечина.m3d Верхняя поперечина.m3d
  • icon-Вращатель (сборка).a3d Вращатель (сборка).a3d
  • icon-Груз.m3d Груз.m3d
  • icon-Губки верхние.m3d Губки верхние.m3d
  • icon-Губки нижние.m3d Губки нижние.m3d
  • icon-Диск.m3d Диск.m3d
  • icon-Колонна.m3d Колонна.m3d
  • icon-Колонна несущая (сборка).a3d Колонна несущая (сборка).a3d
  • icon-Крышка колонны.m3d Крышка колонны.m3d
  • icon-Крышка молота верхняя.m3d Крышка молота верхняя.m3d
  • icon-Крышка молота нижняя.m3d Крышка молота нижняя.m3d
  • icon-Молот кузнечный ресорно-пружинный.cdw Молот кузнечный ресорно-пружинный.cdw

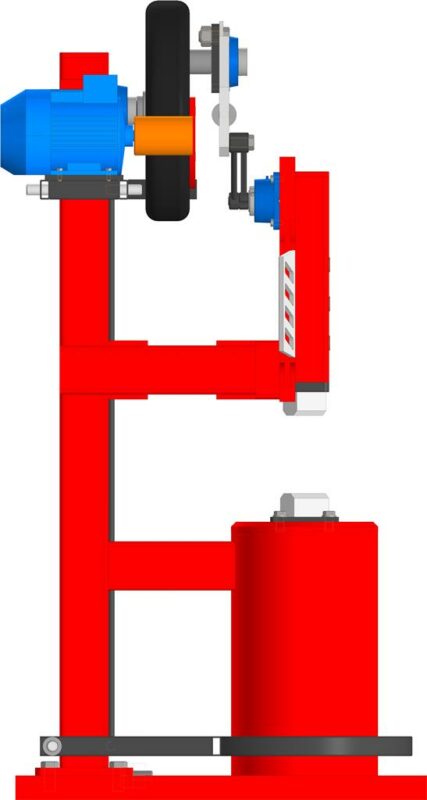

  • icon-Молот механический пружинный (Вид 1.2).jpg Молот механический пружинный (Вид 1.2).jpg

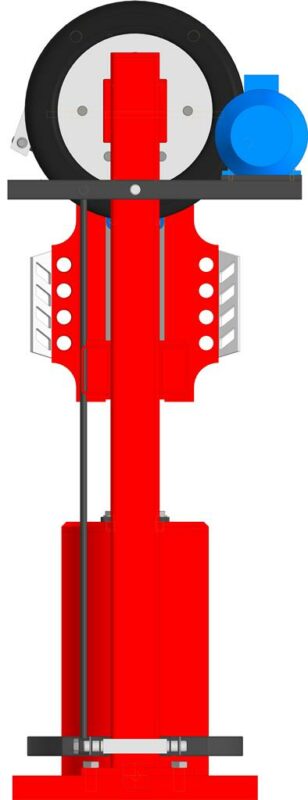

  • icon-Молот механический пружинный (Вид 1.3).jpg Молот механический пружинный (Вид 1.3).jpg

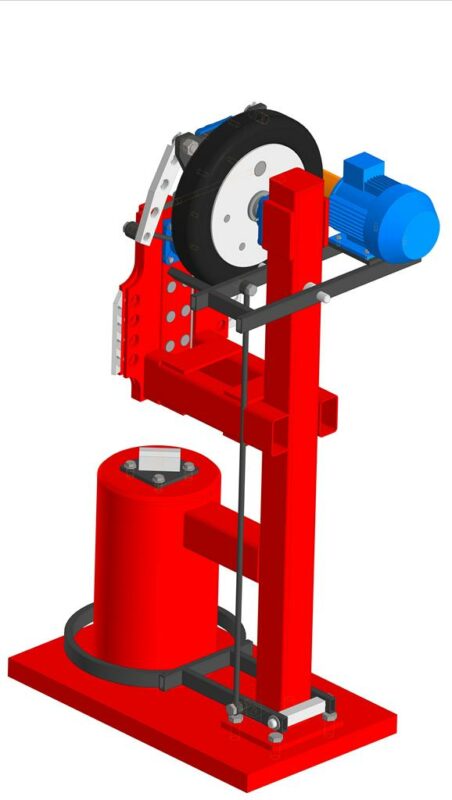

  • icon-Молот механический пружинный (Вид 1.4).jpg Молот механический пружинный (Вид 1.4).jpg
  • icon-Молот механический пружинный (Вид 2).jpg Молот механический пружинный (Вид 2).jpg
  • icon-Молот механический пружинный (Вид 3).jpg Молот механический пружинный (Вид 3).jpg

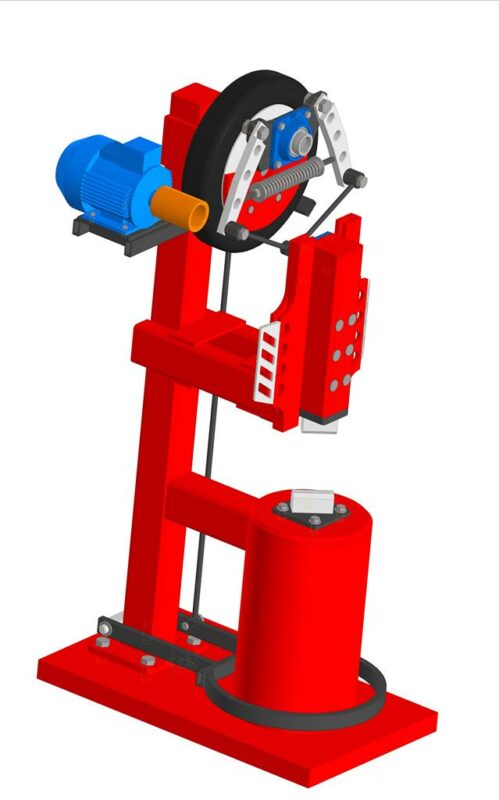

  • icon-Молот механический пружинный (Вид 4).jpg Молот механический пружинный (Вид 4).jpg

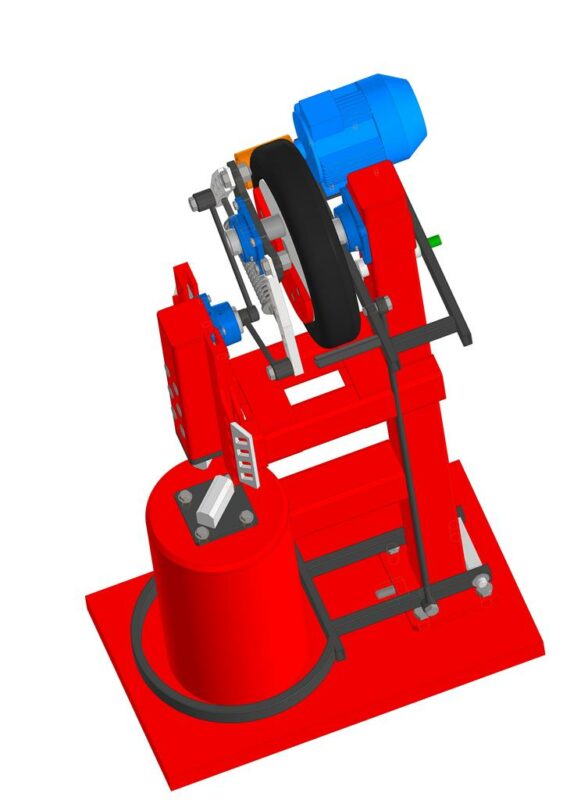

  • icon-Молот механический пружинный (Вид 5).jpg Молот механический пружинный (Вид 5).jpg

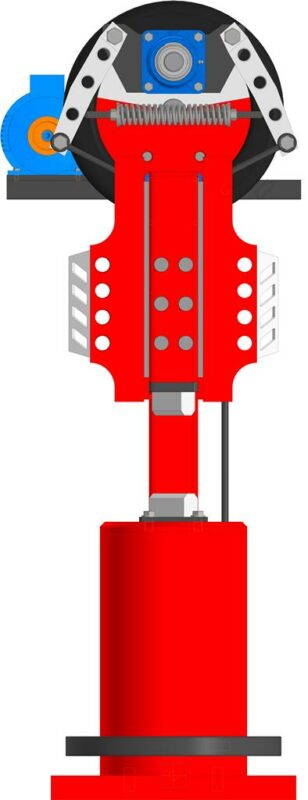

  • icon-Молот механический пружинный (вид 1).jpg Молот механический пружинный (вид 1).jpg
  • icon-Молот механический пружинный (сборка).a3d Молот механический пружинный (сборка).a3d
  • icon-Накладка.m3d Накладка.m3d
  • icon-Накладка декоративная (левая).m3d Накладка декоративная (левая).m3d
  • icon-Накладка декоративная (правая).m3d Накладка декоративная (правая).m3d
  • icon-Направляющая внутренняя.m3d Направляющая внутренняя.m3d
  • icon-Направляющая наружняя.m3d Направляющая наружняя.m3d
  • icon-Опора колонны.m3d Опора колонны.m3d
  • icon-Ось вращателя.m3d Ось вращателя.m3d
  • icon-Ось молота.m3d Ось молота.m3d
  • icon-Ось тяговая.m3d Ось тяговая.m3d
  • icon-Педаль. Рамка.m3d Педаль. Рамка.m3d
  • icon-Плита опорная.m3d Плита опорная.m3d
  • icon-Поперечина.m3d Поперечина.m3d
  • icon-Постель двигателя.m3d Постель двигателя.m3d
  • icon-Привод (сборка).a3d Привод (сборка).a3d
  • icon-Привод. Ось.m3d Привод. Ось.m3d
  • icon-Привод. Рамка.m3d Привод. Рамка.m3d
  • icon-Привод.Шкив.m3d Привод.Шкив.m3d
  • icon-Привод. тормоз.m3d Привод. тормоз.m3d
  • icon-Проставка.m3d Проставка.m3d
  • icon-Ребро.m3d Ребро.m3d
  • icon-Рычаг.m3d Рычаг.m3d
  • icon-Тяга левая.m3d Тяга левая.m3d
  • icon-Тяга малая.m3d Тяга малая.m3d
  • icon-Тяга правая.m3d Тяга правая.m3d
  • icon-Ударный молот (сборка).a3d Ударный молот (сборка).a3d
  • icon-Шарнир педали.m3d Шарнир педали.m3d
  • icon-Шина.m3d Шина.m3d
  • icon-Шпилька.m3d Шпилька.m3d
  • icon-Электродвигатель АИР80А2У2.m3d Электродвигатель АИР80А2У2.m3d
  • icon-крепление тяговых опор.m3d крепление тяговых опор.m3d
  • icon-основание бойка.m3d основание бойка.m3d
  • icon-противовес.m3d противовес.m3d
  • icon-шплинт.m3d шплинт.m3d
