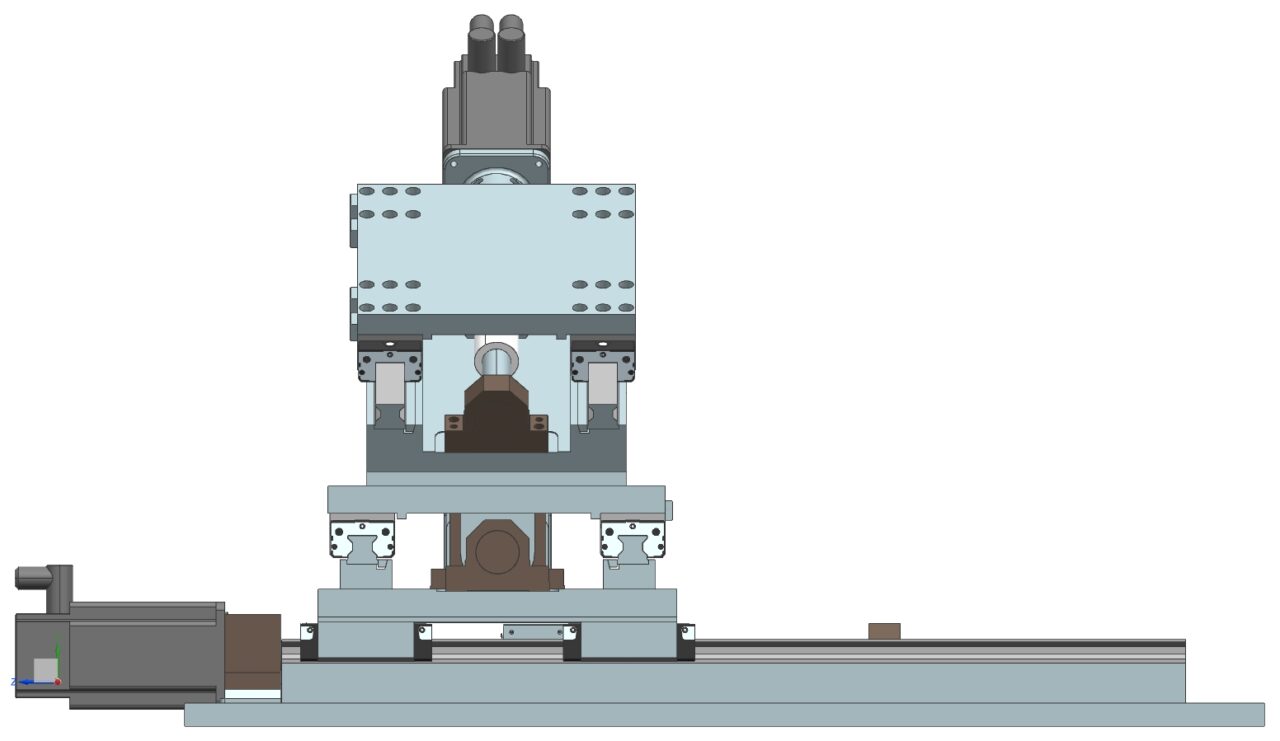

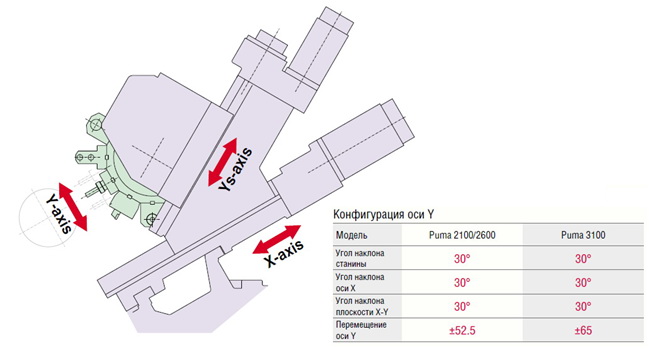

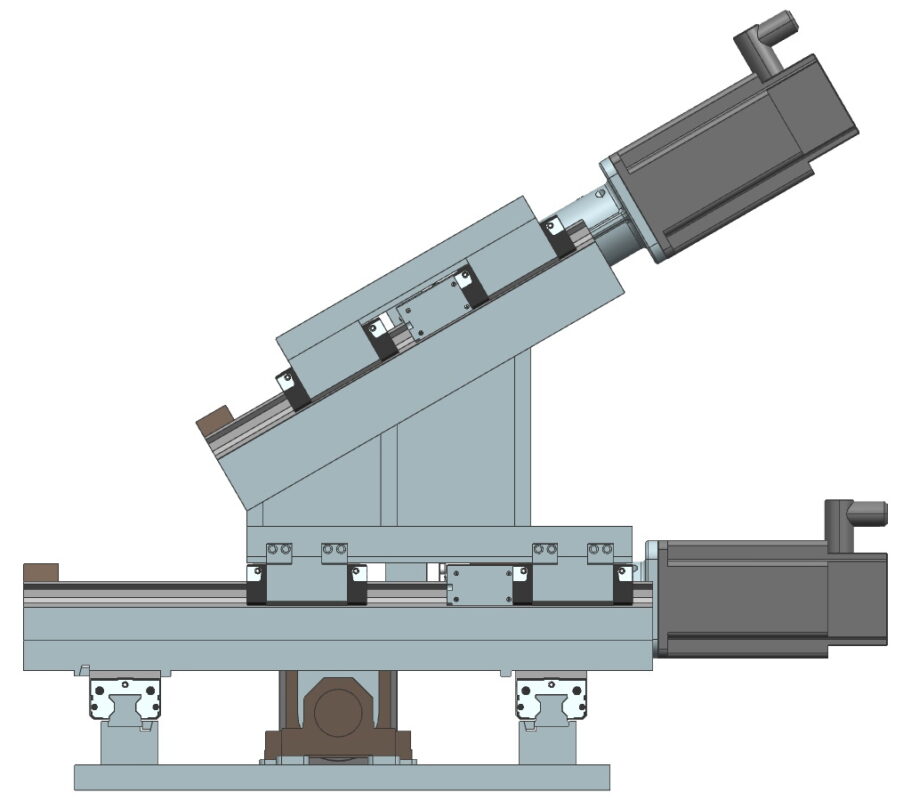

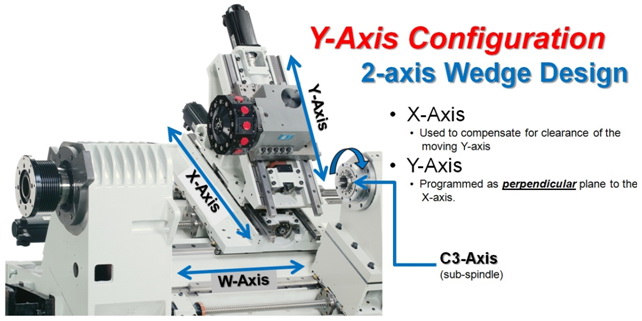

Трехкоординатные суппорта применяются в станка типа токарных обрабатывающих центров, для сообщениия инструмету (обычно фрезе) движения по оси “Y”. Суппорт выполнен на базе направляющих качения и других комплектующих фирмы Rexroth.
Исходные данные:
-ход суппорта по координатам X/Y/Z-(200/30/1000) мм;
-пределы рабочих подач-(2…20000) мм/мин;
-скорость быстрых перемещений -20 м/мин;
-линейные направляющие качения фирма-Rexroth;
-структура привода-безредукторная;
-вид тягового устройства-ШВП;
-софт - .x_t и .stp.
