Курсовая работа по гидравлике.Разработка гидропривода станка типа обрабатывающего центр

Белорусско-Российский университет
Кафедра “Металлорежущие станки и инструменты”
Курсовая работа по дисциплине
“Гидро и пневмопривод технологического оборудования ”
Тема: «Разработать гидропривод станка типа обрабатывающего центр»
Могилев 2013

Целью данного проекта является разработка гидропривода станка типа обрабатывающий центр, который содержит следующие механизмы:
Перемещение при отсутствии жестких требований к стабильности скорости для которого были выбраны следующие элементы: распределитель П6, дроссель с обратным клапаном ДК12, принятые диаметры внутренний 8мм. и наружный 9мм .
Перемещение и удержание в рабочем положении для которого были выбраны следующие элементы: распределитель РХ10, клапан давления Г5432М, обратный клапан Г51-32 принятый диаметр трубопровода внутренний 16мм. и наружный 17,6мм.
Управление манипулятором для которого были выбраны следующие элементы распределитель П6, дроссель с обратным клапаном ДК12, клапан давления Г5432М, принятые диаметры внутренний 6мм. и наружный 7мм.
Зажим с обеспечением сохранения давления в 4-ех точках для которого были выбраны следующие элементы распределитель РХ10, обратный клапан Г51-32 , реле давления ПГ62-11, принятые диаметры внутренний 12мм. и наружный 13мм.
Механизм поворота манипулятора для которого были выбраны следующие элементы распределители П6, дроссель ПГ77-12 , принятые диаметры внутренний 8 мм и наружный 9 мм.
В ходе решения поставленных передо мной задач, была разработана принципиальная гидравлическая схема, определены размеры гидродвигателя, разработана циклограмма работы гидропривода станка и выбраны источники давления, выбрана гидроаппаратура и трубопроводы, определены потери и КПД, подобрана насосная установка, а также приведена соответствующая техника безопасности.

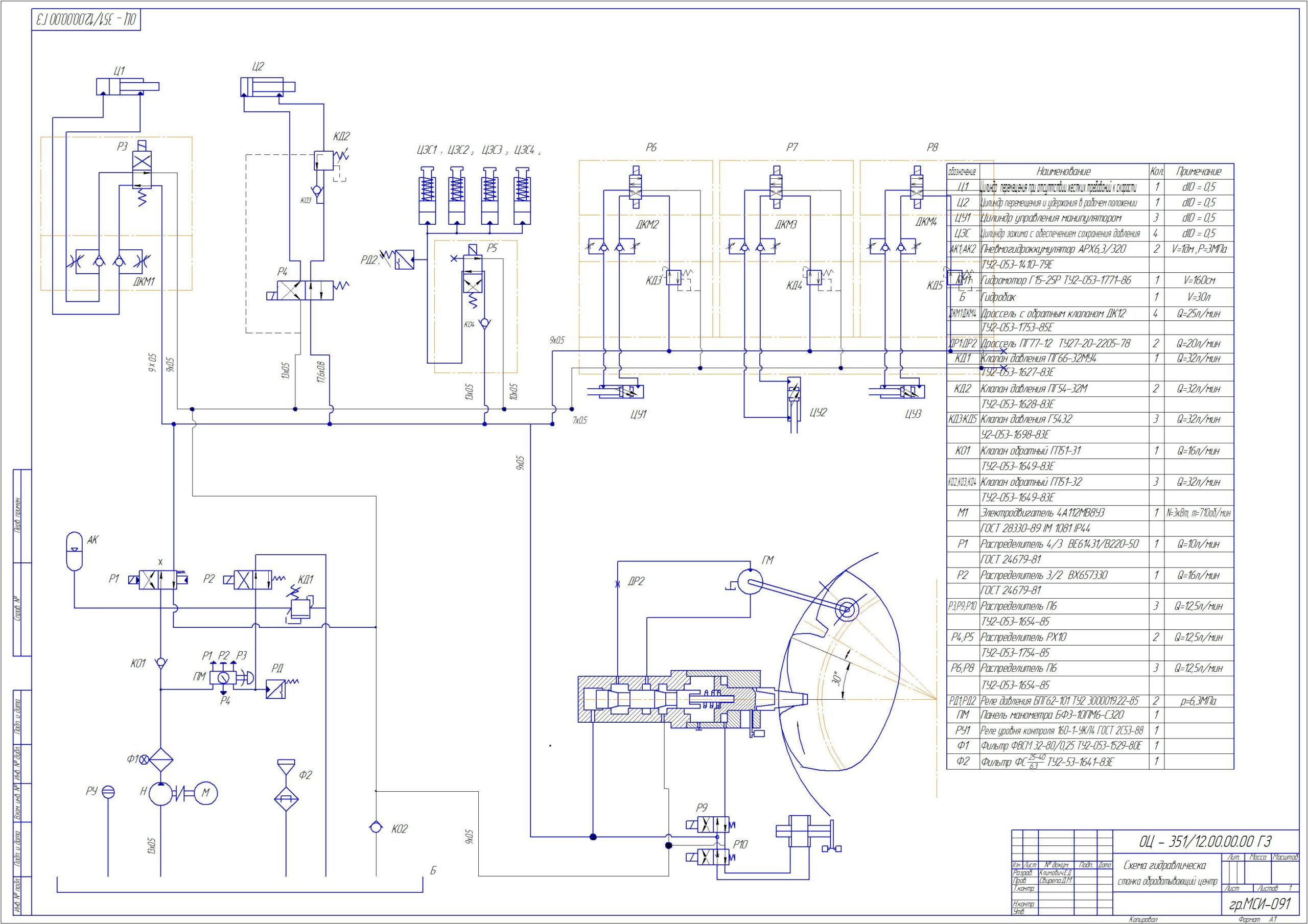

Состав: Схема гидравлическая станка обрабатывающий центр, ПЗ, Расчет ПЗ в Excel. Язык документа

Софт: КОМПАС-3D 12 SP1

Каталог / Машиностроение и механика / Гидравлика и пневматика / Курсовая работа по гидравлике.Разработка гидропривода станка типа обрабатывающего центр

Просмотр файлов
Гидравлика\Климович\Климович гидравлика ПЗ new.doc
Гидравлика\Климович\Книга1.xlsx
Гидравлика\Климович\ОЦ 351.cdw
Гидравлика\Климович\содержание.DOC
Гидравлика\Климович\Титульный лист.doc
Гидравлика\Климович
Гидравлика
