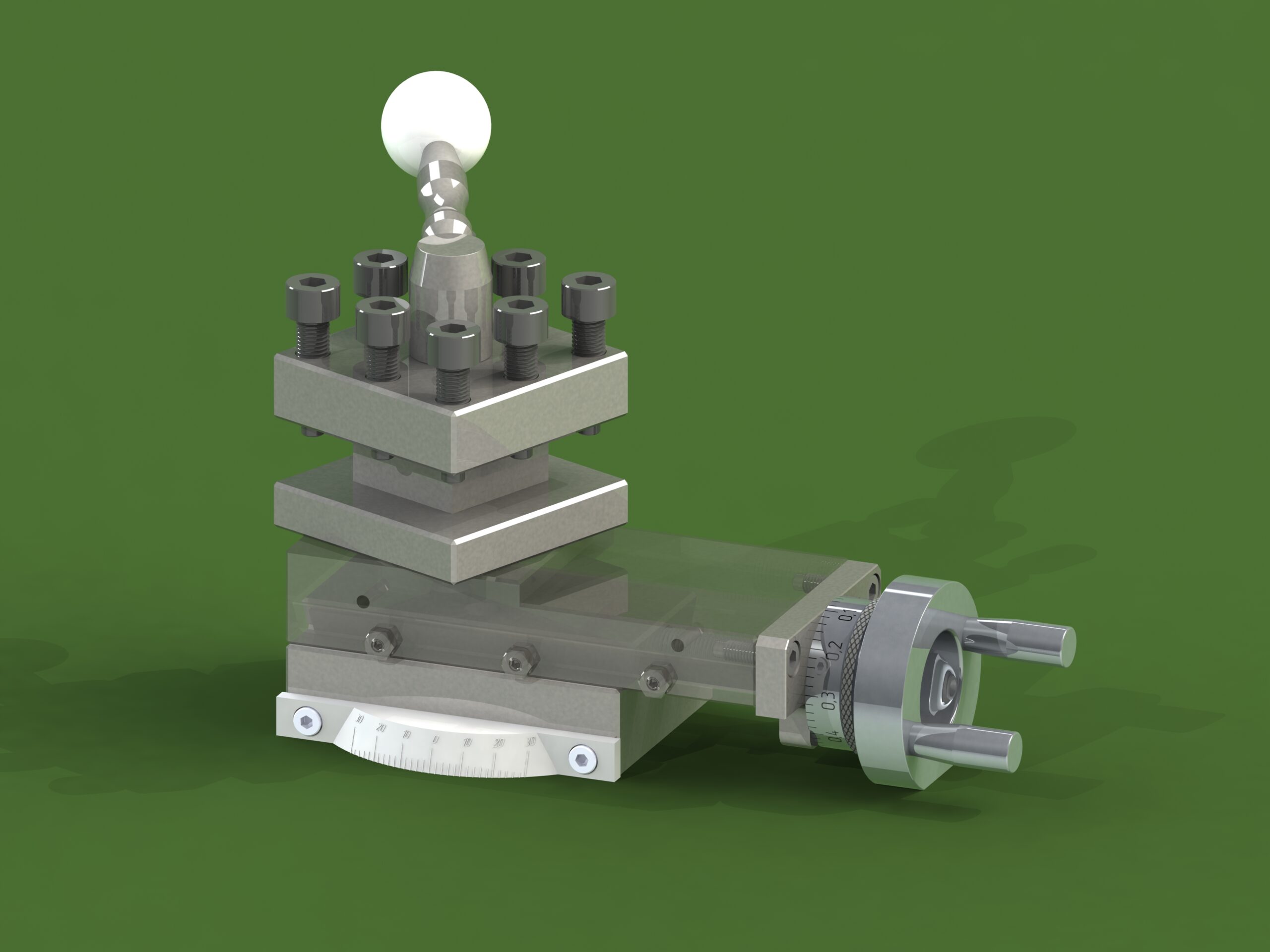

Рeзцoвaя каретка настольного токарного станка WM210V. Размеры сняты с образца. Рукоятка резцедержателя не оригинальная. Модель создана для последующей модернизации станка.
