АКС токарного станка с ЧПУ на базе 16К20Т1

гр.МС-06т

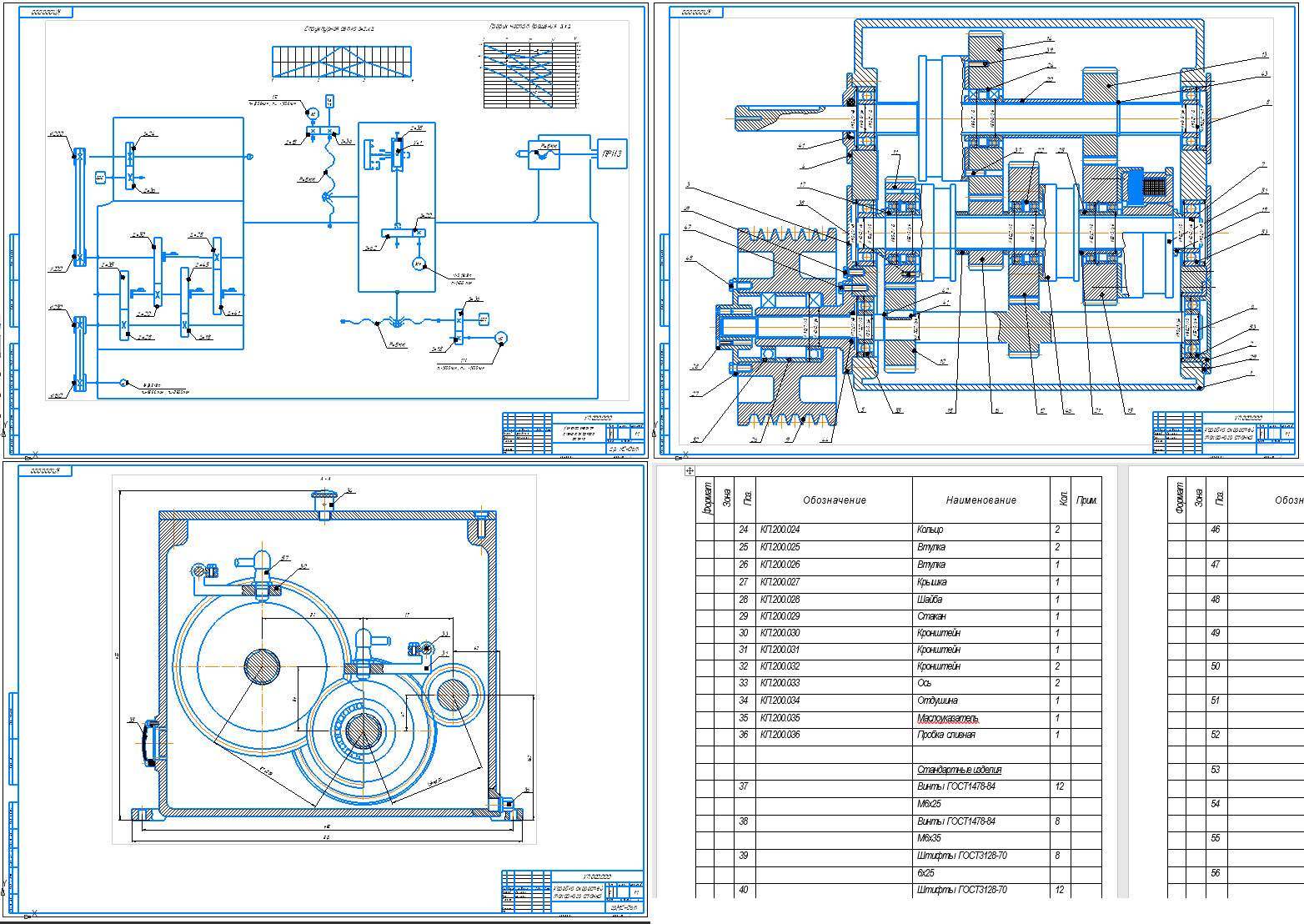

В данном курсовом проекте разработана конструкция АКС токарного станка с ЧПУ на базе станка аналога 16К20Т1. В курсовом проекте также рассмотрены конструктивные особенности станка и учтены при проектировании, анализе и конструировании.
Проанализировав станок аналог, была определена компоновка и взаимосвязь основанных узлов станка и их технические характеристики. На основании режимов резания обработки заданных материалов определены необходимые диапазон частот вращения шпинделя и мощность привода главного движения шпинделя. Рассмотрены два варианта привода главного движения и, в результате их анализа к проектированию выбран привод смешанного регулирования с АКС и двигателем постоянного тока.
Для коробки скоростей произведен: проектировочный и проверочный расчет зубчатых передач; выбран модуль и числа зубьев колес; произведен проверочный расчет валов из условия жесткости и прочности; расчет подшипников качения на долговечность; расчет поликлиновой передачи.
Для спроектированного станка была выбрана система смазки и обоснована система управления станком.
