Электрооборудование и схемы управления токарного станка модели КА-280

Филиал БНТУ "МГПК"
Специальность 2-36 03 31-01 «Монтаж и эксплуатация электрооборудования»
Дисциплина «Электрооборудование предприятий и гражданских зданий»
Курсовой проект на тему: "Электрооборудование и схемы управления токарного станка модели КА-280"
Минск 2015

Исходные данные:
Расстояние между центрами, мм 750
Наибольший диаметр заготовки, мм
- над суппортом 400
- над вырезом в станине 220
Наибольший диаметр обрабатываемого прутка, проходящего через отверстие шпинделя станка КА-280, мм 52
Пределы шагов нарезаемых резьб:
- метрических, мм 0,5-112
- модульных, модуль 0,5-112
- дюймовых, ниток/дюйм 56-0,25
- питчевых, ниток/дюйм 56-0,25
Пределы подач, мм/об:
- продольных 0,05-2,8
- поперечных 0,025-1,4
- верхней каретки 0,015-0,8
Наибольшая масса устанавливаемой заготовки с учетом массы закрепляющих элементов, кг
- в патронах - 100
- в центрах> - 400

Габаритные размеры станка КА-280, мм
- длина 2545
- высота 1275
- ширина 1190
Масса станка КА-280, кг 2840
Наибольшее усилие подачи, действующее на рабочей части диапазона, Н 6750
Наибольшая скорость быстрого перемещения, м/мин 4

Содержание

Введение
1 Название и технические характеристики станка
2 Техническое обоснование выбора электроприводов главного и вспомогательных движений
3Расчёт мощности и выбор типа электродвигателя главного движения
4 Расчёт мощности и выбор типа электродвигателей вспомогательных движений
5 Расчёт и построение механической характеристики электродвигателя главного движения
6Проектирование и разработка принципиальной электрической схемы управления станком

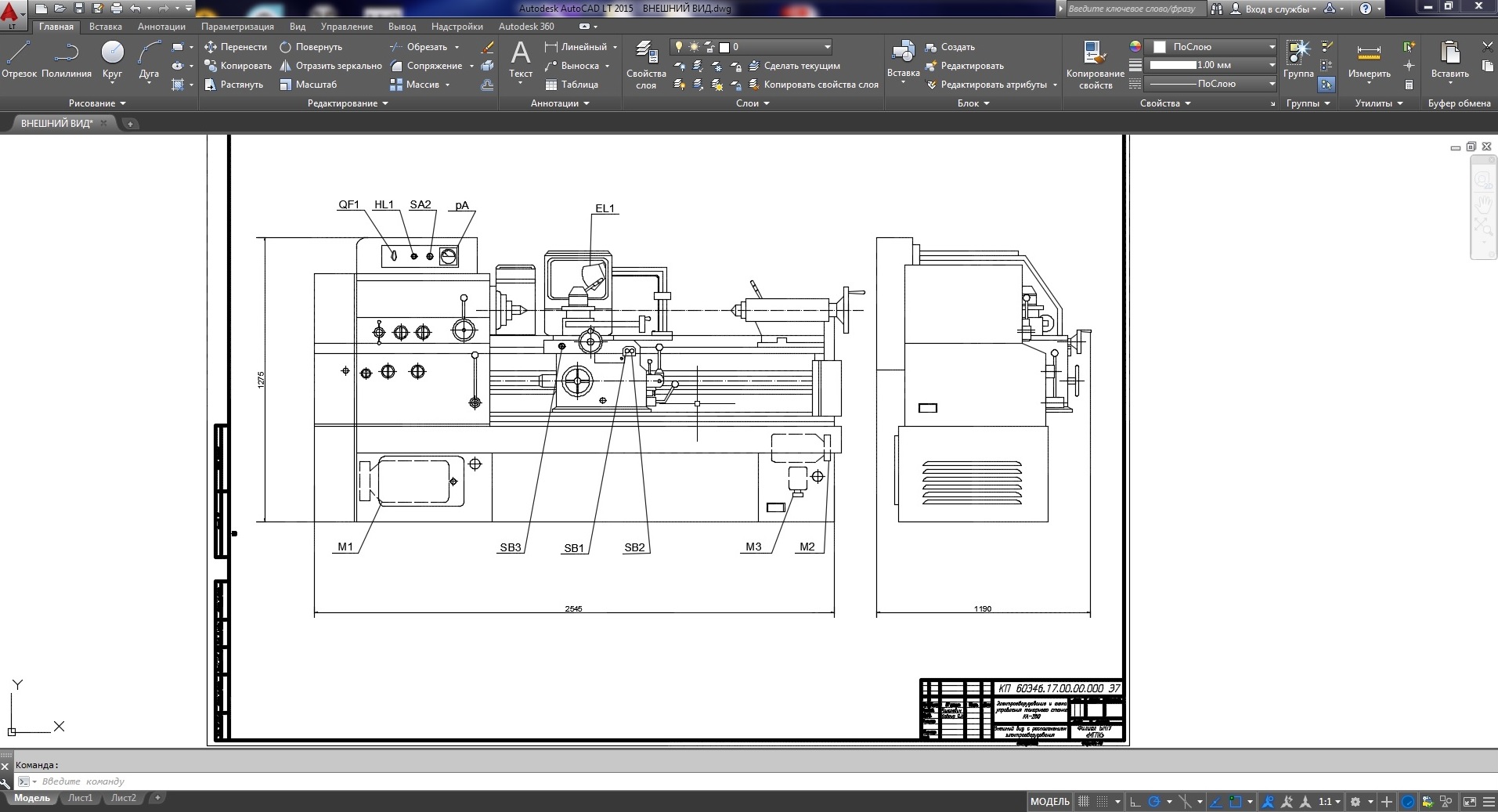

7 Проектирование и разработка внешнего вида станка с расположением электрооборудования
8 Выбор аппаратов пуска, защиты, управления
9 Выбор питающих проводов и способа их прокладки
10 Охрана труда
Вывод
Литература
Перечень ТНПА
Приложение А–Принципиальная электрическая схема управле ния станком
Приложение Б– Внешний вид станка с расположением электро-оборудования

Состав: Расчеты, принципиальная электрическая схема, чертеж внешнего вида с указанием электрооборудования Язык документа

Софт: AutoCAD 13
