Техническая эксплуатация электрооборудования и схема токарного станка 16К20

ОГБПОУ "КНГК"
Электрическое и электромеханическое оборудование
КР на тему: Техническая эксплуатация электрооборудования и схема токарного станка 16К20
2025 г.

Род тока питающей сети -Трёхфазный переменный
Частота тока, Гц- 50
Напряжение, В- 380
Род токов электроприводов станка- Трехфазный переменный
Напряжение:
Цепей местного управления, В-110
Цепей электродинамического торможения, В-24
Местного освещения и сигнализации, В-24
Цепь сигнальной лампы, В-5
Число электродвигателей в станке - 4
Общая мощность всех электродвигателей, кВт - 12,97

Содержание:
1. Введение. 2
2. Организационно-технологическая часть. 4
2.1. Краткое описание, назначение, устройство и принцип работы оборудования. 4
2.2. Техническая и эксплуатационная характеристика оборудования. 6

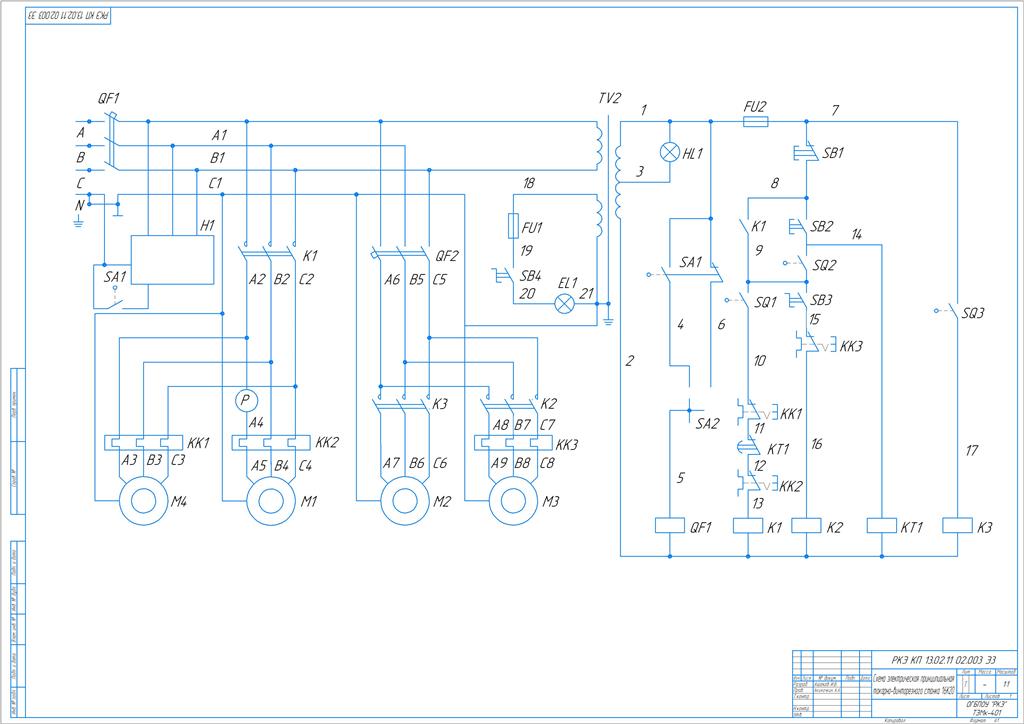

2.3 Электропривод оборудования (описание, схема подключения). 9

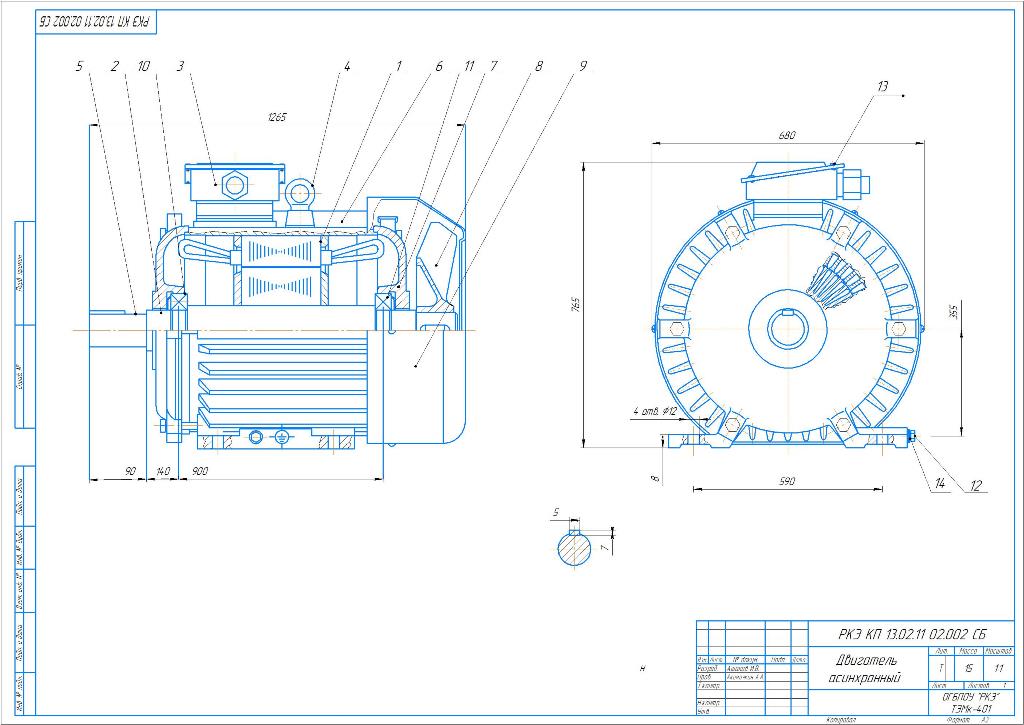

2.4 Техническая и эксплуатационная характеристика электродвигателя. 13
2.5 Подготовка к включению электрооборудования в работу. 14
2.6 Ведение документации по приемки и эксплуатации оборудования. 16
3.Расчетная часть. 18
3.1. Выбор пакетных переключателей, выключателей на каждый из двигателей и вспомогательное оборудование. 18
3.2. Мощность на валу, главного привода потребляемая из сети. 23
3.3. Номинальный момент, развиваемый двигателем. 23
3.4. Максимальный и пусковой моменты. 23
3.6.Номинальное скольжение. 24
3.7. Частота тока в роторе. 25
4. Охрана труда и противопожарные мероприятия. 26
4.1. Основные положения по технике безопасности при обслуживании электрооборудования оборудования. 26
4.2. Терминология. 33
5. Заключения. 37

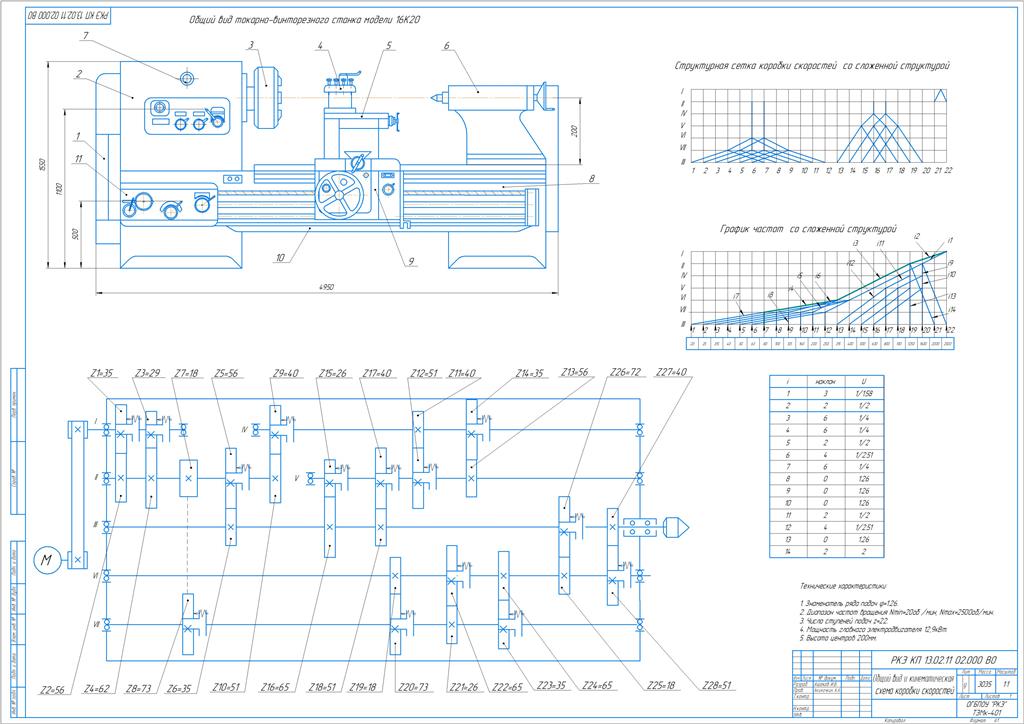

Токарно-винторезный станок 16К23 предназначен для выполнения различных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб. Обрабатываемые детали устанавливаются в центрах или патроне.
Станок предназначен для обработки цилиндрических, конических и сложных поверхностей - как внутренних, так и наружных, а так же для нарезания резьбы. Для обработки торцовых поверхностей заготовок применяются разнообразные резцы, развертки, сверла, зенкеры, а так же плашки и метчики.
