Коробка скоростей токарно-карусельного станка

Иркутский государственный университет путей сообщения
Кафедра : автоматизация производственных процессов
Курсовой проект по дисциплине "Металлорежущие станки"
на тему: Проектирование коробки скоростей токарного станка
Иркутск 2015

В данном проекте рассматривается проектирование коробки скоростей токарно-карусельного станка. На чертежах присутствуют график частот и график скоростей.

Исходные данные
Наименование станка: токарно-карусельный двухступенчатый.
Характер изменения частоты вращения шпинделя: ступенчатый.
Число ступеней скорости электродвигателя: 1
Структура привода главного движения: множительная.
Тип опор шпинделя: качения.
Система управления: механическая.
Основной параметр станка: наибольший диаметр устанавливаемой детали 2360 мм.

Технические характеристики
1. Диапазон частот вращения шпинделя, мин 80-3350
2. Наибольшее вертикальное перемещение верхних суппортов, мм:
- правого - 965;
- левого - 1050.
3. Наибольшее горизонтальное перемещение суппортов, мм:
- правого - 1415;
- левого - 1315.
4. Мощность электродвигателя главного движения, кВт 35
5. Пределы величин подачи суппортов - 0,2-0,9 мм/об

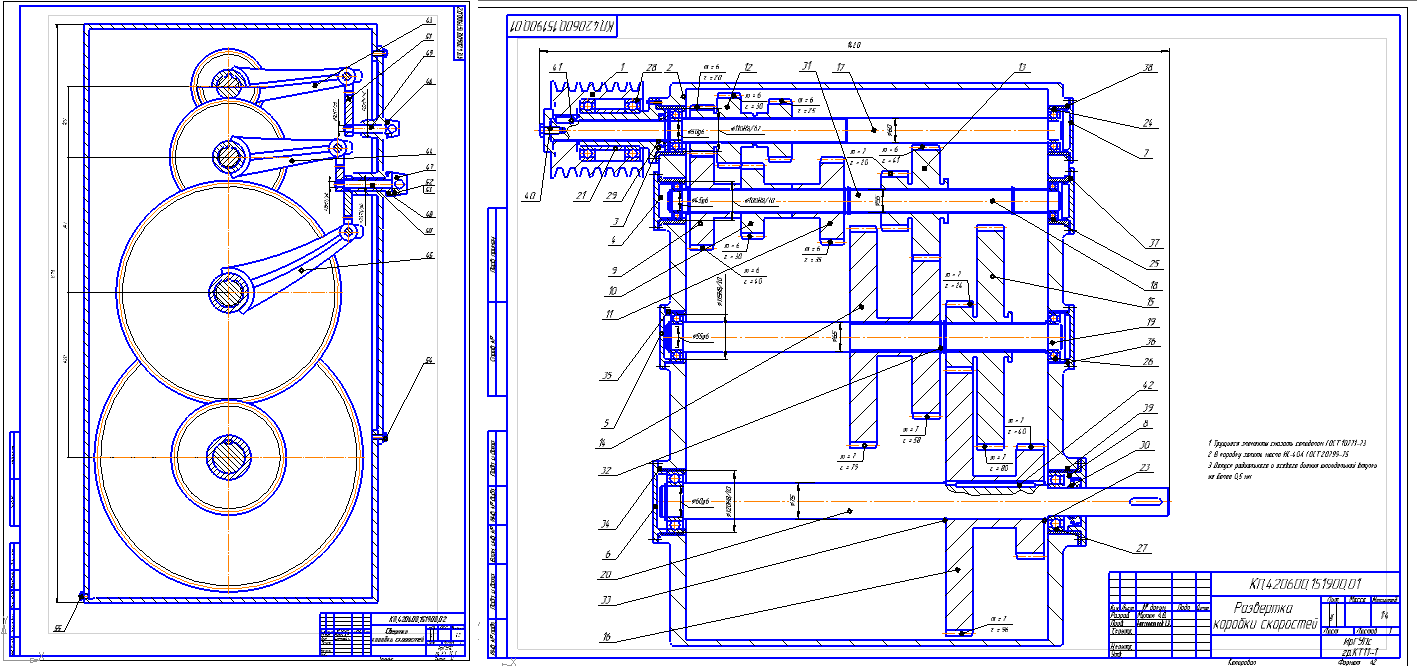

Состав: Развертка коробки скоростей, свертка, кинематическая схема, спецификация, пояснительная записка. Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:
2⪠ ஡ ᪮⥩ _ .420600.151900.01.cdw
Кинематическая схема _ КП.420600.151900.62..cdw
Свертка
спецификация1.cdw
спецификация2.cdw
спецификация3.cdw
ПЗ станки.docx
