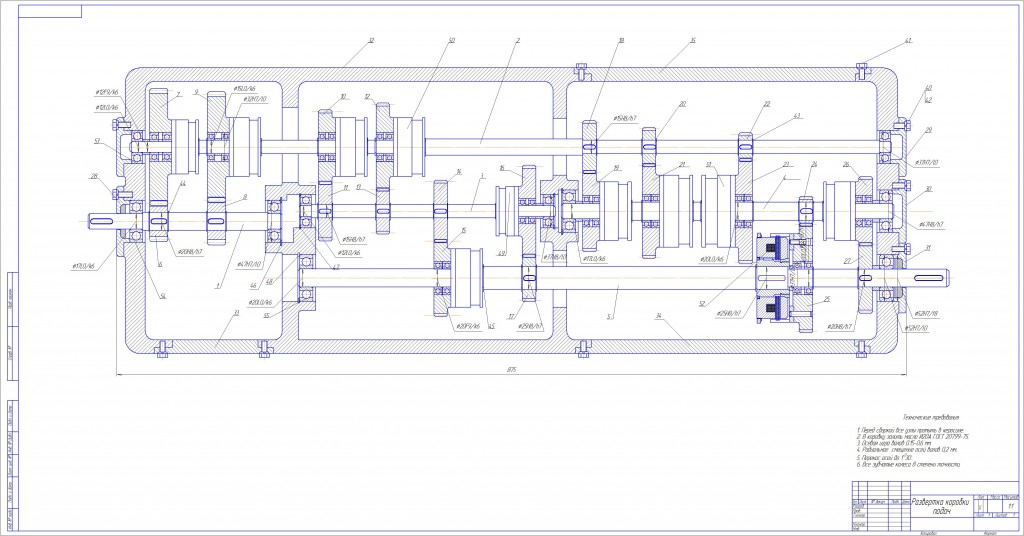

Развёртка коробки скоростей токарного станка 1А616 (кинематика).
Станок 1А616 является универсальным станком и предназначен для разнообразных токарных работ в условиях индивидуального и мелкосерийного производства, выполняемых в центрах или в патроне, в том числе для нарезания резьб: метрической, дюймовой, модульной и питчевой.
На станке модели 1А616 применена трехвальная 12-ступенчатая коробка скоростей. Приводной вал выполнен за одно целое с малой шестерней. На шлицевом конце этого вала консольно установлен шкив. На другом конце вала находится двойной подвижной блок шестерен. Промежуточный вал также выполнен за одно целое с малой шестерней, имеющей, как и шестерня, 14 зубьев. В средней части промежуточного вала шестерни закреплены неподвижно. Зубчатое колесо может перемещаться по шлицам вала. На выходном валу находятся два двойных подвижных блока шестерен и приводной шкив. Смазка коробки скоростей производится разбрызгиванием масла вращающимися шестернями.

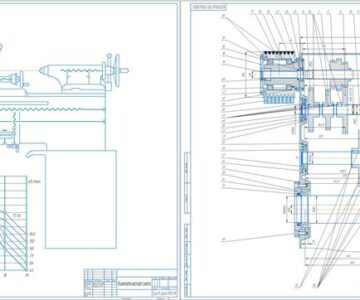

это коробка подач
