Линейка конусная 16ВТ20

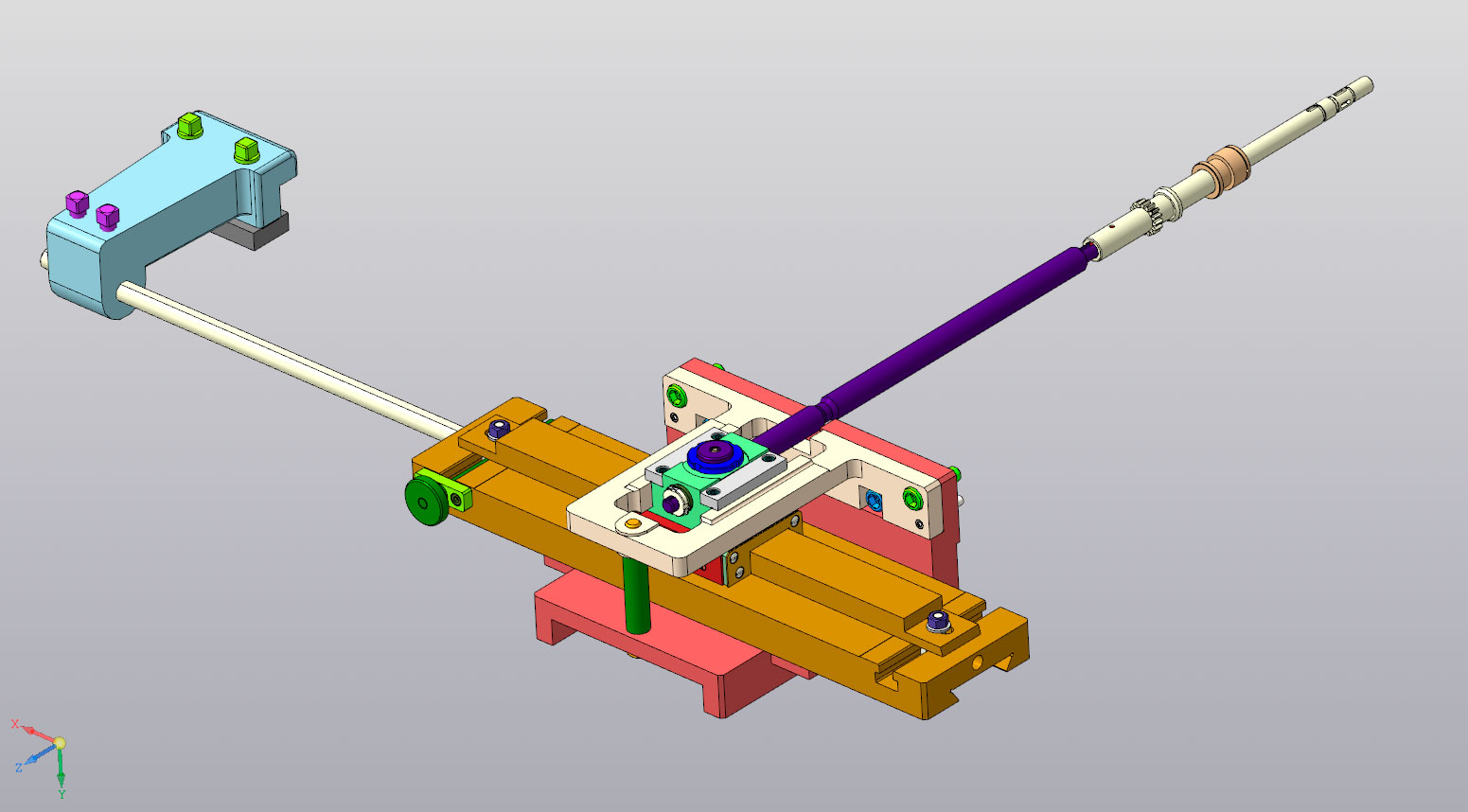

Линейка конусная в сборке для токарного станка 16ВТ20 для увеличения длины обточки

Состав: 3D Сборка

Софт: КОМПАС-3D 12

Файлы:

Болт-гайка 16ВТ20.110.415.m3d

Клин 16ВТ20.110.408 ДЛЯ СБОРКИ.m3d

Рукоятка 16ВТ20.110.418.m3d

Палец 16ВТ20.110.405.m3d

Шпонка 16ВТ20.110.423.m3d

Линейка конусная 16ВТ20.110.000 СБ.a3d

Ось 16ВТ20.110.016(исправ).m3d

Штанга 16ВТ20.110.403.m3d

Проставок 16ВТ20.110.417.m3d

Клин 16ВТ20.110.412.m3d

Винт 16ВТ20.110.413.m3d

Вал-шестерня 16ВТ20.110.402.m3d

Винт 16ВТ20.110.404.m3d

Прокладка 16ВТ20.110.902.m3d

Протектор 16ВТ20.110.424.m3d

Планка 16ВТ20.110.411.m3d

Тяга 16ВТ20.110.406.m3d

Палец 16ВТ20.110.201.m3d

16ВТ20.110.018 Линейка.m3d

Основание 16ВТ20.110.016(ИСПРАВ).m3d

Муфта 16ВТ20.110.419.m3d

Кольцо 16ВТ20.110.422.m3d

Линейка 16ВТ20.110.407.m3d

Винт 16ВТ20.110.414.m3d

Кронштейн 16ВТ20.110.021.m3d

Винт 16ВТ20.110.401.m3d

Обойма 16ВТ20.110.016.m3d

Кронштейн 16ВТ20.110.017.m3d

Камень 16ВТ20.110.015.m3d

Клин 16ВТ20.110.408.m3d

Прокладка 16ВТ20.110.901.m3d

Планка 16ВТ20.110.426.m3d

Кронштейн 16ВТ20.110.019.m3d

Планка 16ВТ20.110.409.m3d

Протектор 16ВТ20.110.425.m3d
