Разработка модели и сборочного чертежа на копирную линейку на основе её замеров

Московский государственный технический университет имени Н. Э. Баумана
Кафедра МТ2 "Инструментальная техника и технологии"
дисциплина "Проектирование операций механической обработки"
Разработка модели и сборочного чертежа на основе замеров имеющейся на кафедре копирной линейке
Москва 2006 г.

Преподавателем выдана копирная линейка и штангенциркуль. Задача разобрать приспособление, замерить, сделать 3d-модель и сборочный чертёж. Результат выполнения задания в архиве.

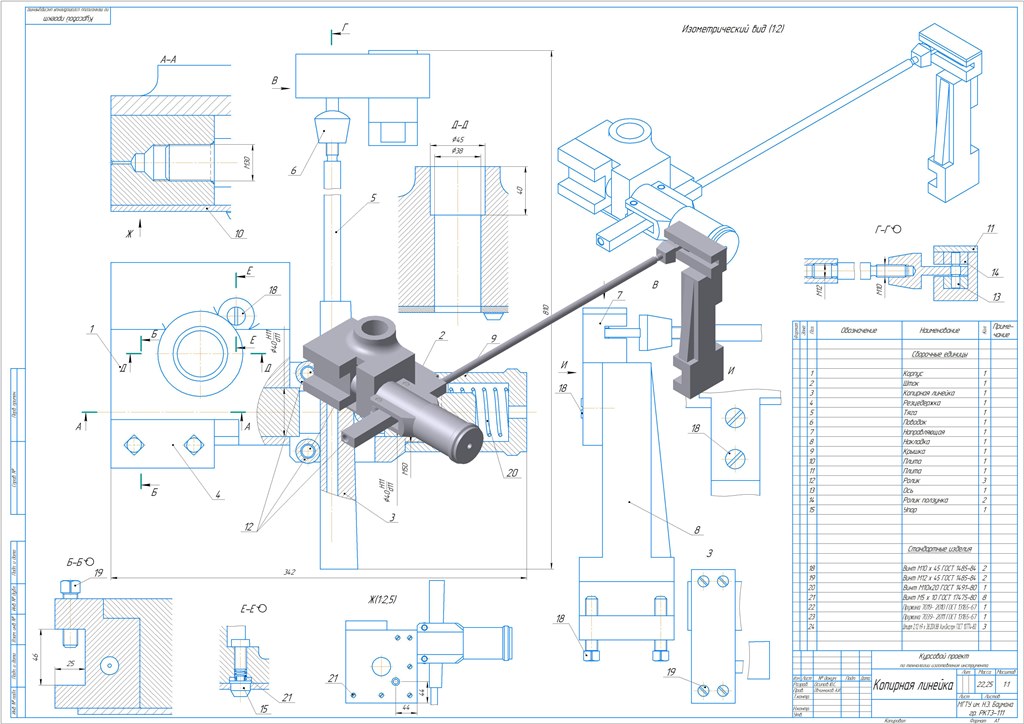

Описание работы на примере использования приспособления "Копирная линейка" (позиции указаны на сборочном чертеже в архиве):
Деталь закрепляется в трехкулачковом патроне, также используется задний центр.
Инструмент режущий: резец проходной упорный Т15К6 ГОСТ 18879-73, замер производится микрометром 25-50мм.
В резцедержатель устанавливается корпус 1. В корпусе имеются две оси 8, они посажены с натягом, на осях с зазором ставятся ролики 6, в корпусе установлен по скользящей посадке шток 2. В штоке установлен резец, он прикручивается винтами 11. На шток одета пружина 13, на конце имеется паз, в этом пазу находится ролик 6, ролик посажен на ось 7 с зазором, а ось в свою очередь посажена в штоке с натягом. для предотвращения поворота штока вокруг своей оси, в нем делается паз, шпонка 9 вкручивается винтами 12 в корпус и входит в паз в штоке. Копирная линейка 3 устанавливается в корпусе и крепится винтом 10 к тяге 4, тяга крепится винтом к накладке 5, а накладка крепится к направляющим станка.
Принцип работы: корпус установили в резцедержателе, в паз просовывают линейку, крепят ее к тяге. Подводят резец к заготовке и включают подачу, линейка неподвижна, суппорт двигается, а с ним и корпус, ролик идет по контуру линейки смещая шток по оси, резец, закрепленный в штоке полностью описывает контур линейки.
