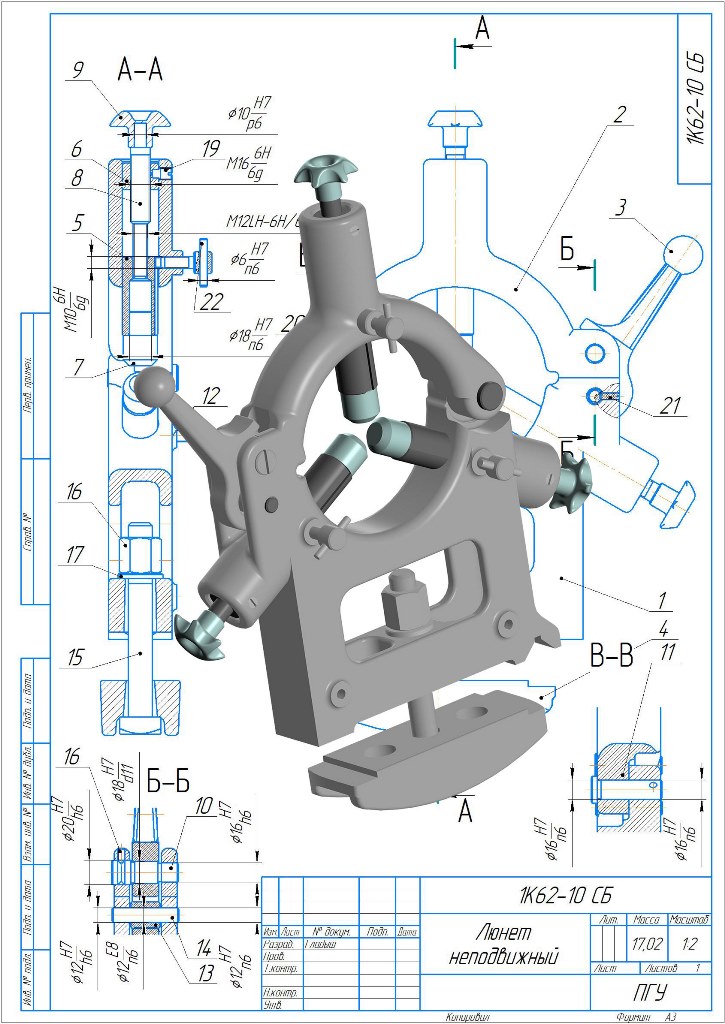

Люнет неподвижный 1К62-10

1015

3D модели и чертежи Люнета неподвижного для токарного станка с деталировкой 14
файлы:
детали по 14 файлов 3д и чертежей
сборка по 1 файлу 3д и чертеж + спецификация
Всероссийской олимпиады с международным участием по геометрическому моделированию. 26.05.22

люнет

Автор

Владимир Гладыш

Дата

25.11.2022

Язык

Русский

Состав

3D Сборка и чертежи

Софт

КОМПАС-3D SP2 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Люнет неподвижный 1К62-10
- Винт _ 1К62-10-08.m3d
- Корпус нижний _ 1К62-10-01.m3d
- Рукоятка грибообразная _ 1К62-10-09.m3d
- Планка _ 1К62-10-04.m3d
- Люнет неподвижный _ 1К62-10 СБ.a3d
- Наконечник _ 1К62-10-07.m3d
- Втулка _ 1К62-10-06.m3d
- Ось запора _ 1К62-10-14.m3d
- Стопор _ 1К62-10-12.m3d
- Гильза _ 1К62-10-05.m3d
- Палец _ 1К62-10-11.m3d
- Ролик _ 1К62-10-13.m3d
- Рукоятка _ 1К62-10-03.m3d
- черт
  - Планка _ 1К62-10-04.cdw
  - Люнет неподвижный _ 1К62-10 СБ.spw
  - Гильза _ 1К62-10-05.cdw
  - Палец _ 1К62-10-11.cdw
  - Рукоятка грибообразная _ 1К62-10-09.cdw
  - Рукоятка _ 1К62-10-03.cdw
  - Винт _ 1К62-10-08.cdw
  - Ось рукоятки _ 1К62-10-10.cdw
  - Люнет неподвижный _ 1К62-10 СБ.cdw
  - Втулка _ 1К62-10-06.cdw
  - Стопор _ 1К62-10-12.cdw
  - Наконечник _ 1К62-10-07.cdw
  - Корпус верхний _ 1К62-10-02.cdw
  - Корпус нижний _ 1К62-10-01.cdw
  - Ролик _ 1К62-10-13.cdw
  - Ось запора _ 1К62-10-14.cdw
- Ось рукоятки _ 1К62-10-10.m3d
- Корпус верхний _ 1К62-10-02.m3d
