Накатка для наружных цилиндрических поверхностей

Накатка для наружных цилиндрических поверхностей предназначена для уплотнения указанных поверхностей из сталей и сплавов на токарных станках. Посредством накатки обеспечивается повышенная твердость, точность и шероховатость поверхностей и как следствие износостойкость.

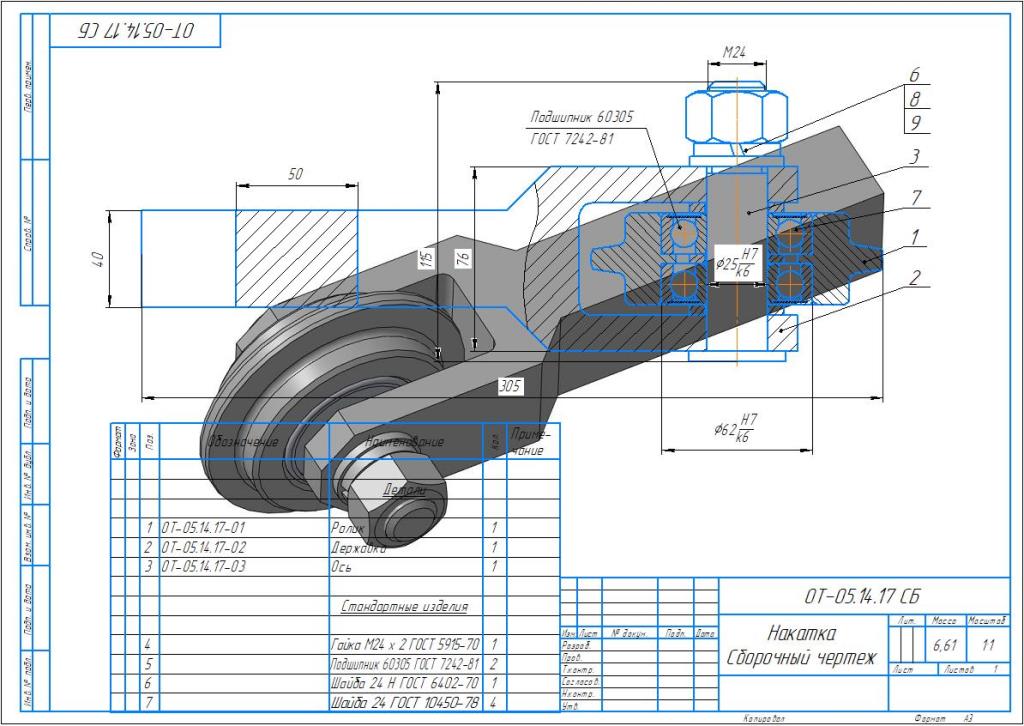

Состав: 3D-сборка + деталировка; Сборочный чертеж, спецификация, деталировка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Накатка_наруж\Сборка.a3d
Накатка_наруж\Державка - ОТ-05.14.17-02.cdw
Накатка_наруж\Накатка Сборочный чертеж - ОТ-05.14.17 СБ.cdw
Накатка_наруж\Ось - ОТ-05.14.17-03.cdw
Накатка_наруж\Ролик - ОТ-05.14.17-01.cdw
Накатка_наруж\Державка - ОТ-05.14.17-02.m3d
Накатка_наруж\Ось - ОТ-05.14.17-03.m3d
Накатка_наруж\Ролик - ОТ-05.14.17-01.m3d
Накатка_наруж
