«Ижевский государственный технический университет»
Кафедра «Автомобили и металлообрабатывающее оборудование»
Выпускная квалификационная работа бакалавра по направлению 150900.62 «Конструкторско-технологическое обеспечение машиностроительных производств»
Тема: «Разработать привод главного движения токарно-винторезного станка с максимальным диаметром Dmax=250 мм и технологический процесс изготовления детали «Вал шлицевый № 250ИТП.17.010.»
Ижевск 2011
В данной выпускной квалификационной работе на тему «Разработать привод главного движения токарно-винторезного станка с максимальным диаметром Dmax=250 мм и технологический процесс изготовления детали «Вал шлицевый № 250ИТП.17.010.» содержится графическая часть и расчётно-пояснительная записка.
Пояснительная записка содержит 70 страниц формата А4 и включает в себя кинематический и силовой расчет привода станка, расчет частот привода, построение графика частот вращения шпинделя, определение чисел зубьев колес, расчет валов передней бабки станка, выбор двигателя, а также подбор и расчет подшипников.. Шесть листов формата А1, два листа формата А2.
В графическую часть курсового проекта входят шесть листов формата А1, два листа формата А2:

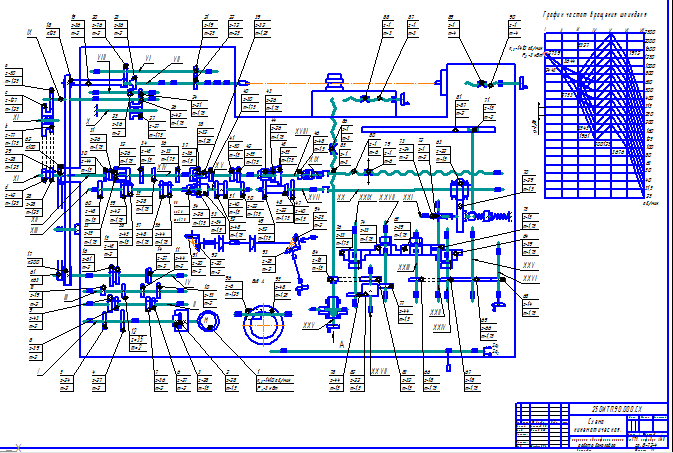

- кинематическая схема станка;
- развертка передней бабки;
- свертка передней бабки;
- электросхема принципиальная;
- чертеж детали «вал шлицевый»;
- 3 листа с наладками на изготовление детали «вал шлицевый».
