Расчет и проектирование привода главного движения токарно-винторезного станка
Озерский технологический институт филиал НИЯУ МИФИ
Кафедра технологии машиностроения и машин и аппаратов химических производств
Курсовой проект по дисциплине "Проектирование станков"
На тему: "Проектирование привода главного движения токарно-винторезного станка"
Озерск 2015
В данной курсовой работе требуется разработать кинематическую схему токарно-винторезного станка, а также спроектировать по данной кинематической схеме коробку скоростей для данного станка. Также необходимо разработать принципиальную схему механизмов управления переключения зубчатых передач. Прототип не ясен.

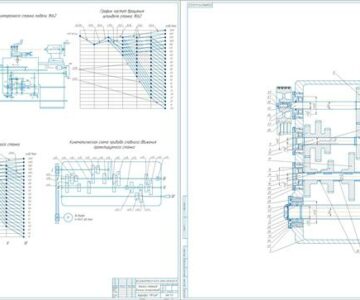

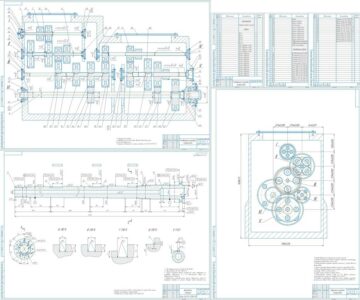

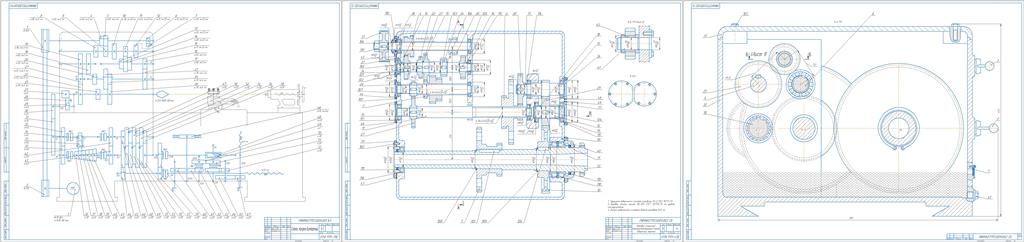

Курсовой проект содержит 3 листа формата А1 графической части,38 страниц пояснительной записки, содержащая 5 рисунков, 8 таблиц и 6 источников.
Содержание
Введение 3
1. Кинематический расчет 4
1.1 Кинематический расчет привода главного движения 4
1.2 Кинематический расчет привода подач 11
2. Расчет коробки скоростей 16
2.1 Силовой расчет передач 16
2.1.1 Расчет передачи между валами I и II 18
2.1.2 Расчет передачи между валами II и III 20
2.1.3 Расчет передачи между валами III и IV 21
2.1.4 Расчет передачи между валами IV и V 22
2.1.5 Расчет передачи между валами V и VI 23
2.1.6 Расчет передачи между валами VI и VII 25
2.1.7 Расчет передачи между валами IV и VII 26
2.1.8 Определение размеров зубчатых колес 27
2.2 Проектный расчет валов 28
2.3 Компоновка и конструирование деталей коробки скоростей 29
2.4 Расчет ременной передачи 30
2.5 Проверочный расчет подшипниковых опор 31
2.6 Проверочный расчет вала 33
2.7 Проверочный расчет шпоночного и шлицевого соединения 35
2.8 Выбор масла и способа смазывания 36
2.9 Проектирование механизмов управления 37
Заключение 38
Список используемой литературы 39
Состав: Коробка скоростей (СБ), Кинематическая схема. Спецификация, ПЗ
Софт: КОМПАС-3D 14
