Курсовой проект. Расчет коробки скоростей токарно-винторезного станка

ДонНТУ
Кафедра "Технологии машиностроения"
Дисциплина "Оборудование и транспорт механообрабатывающих цехов"
«Расчет коробки скоростей токарно-винторезного станка»
Донецк 2010

Исходные данные:
Основной размер станка: Н=500мм.
Знаменатель геометрической прогрессии: φ=1,26.
Точность размеров получаемых на данном станке – 8-й квалитет.

Объект исследования – коробка скоростей токарно-винторезного станка.

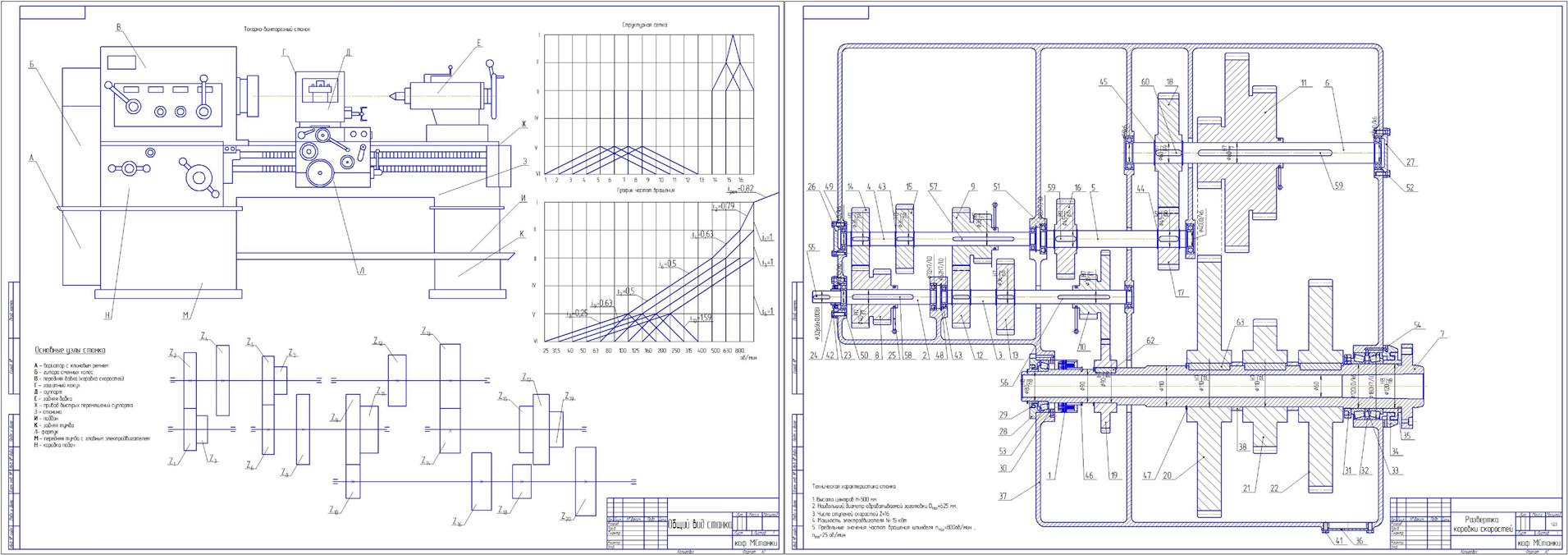

В курсовом проекте выбран электродвигатель, определены передаточные отношения каждой ступени коробки, а также мощности, крутящие моменты, частоты вращения каждого вала. Рассчитаны модули для каждой передачи. Определены основные размеры зубчатых колес. Спроектированы передачи и проведен расчет наиболее нагруженного вала. Выбрана система смазки и смазочный материал деталей станка. Выбраны подшипники качения, а также выбраны и рассчитаны шпоночные соединения. Выполнены чертежи развертки коробки подач, общего вида токарно-винторезного станка, кинематическая схема и график частот вращения.

Состав: Пояснительная записка, общий вид станка, развертка коробки скоростей, спецификация Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
Пояснительная записка.doc
Развертка коробки скоростей.cdw
Общий вид станка.cdw
Спецификация.spw
